薯片生产线生土豆倾斜式进料输送设备

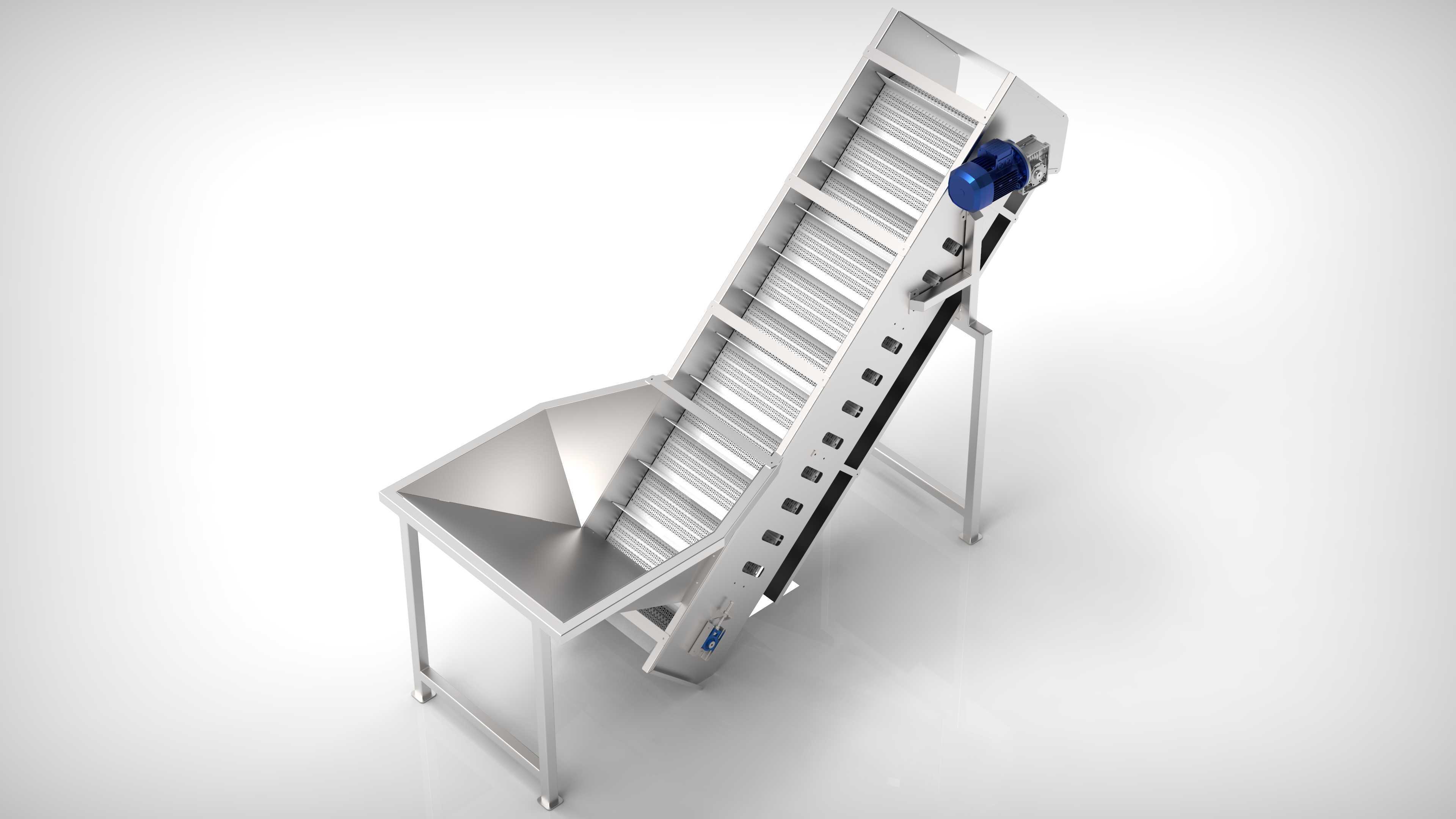

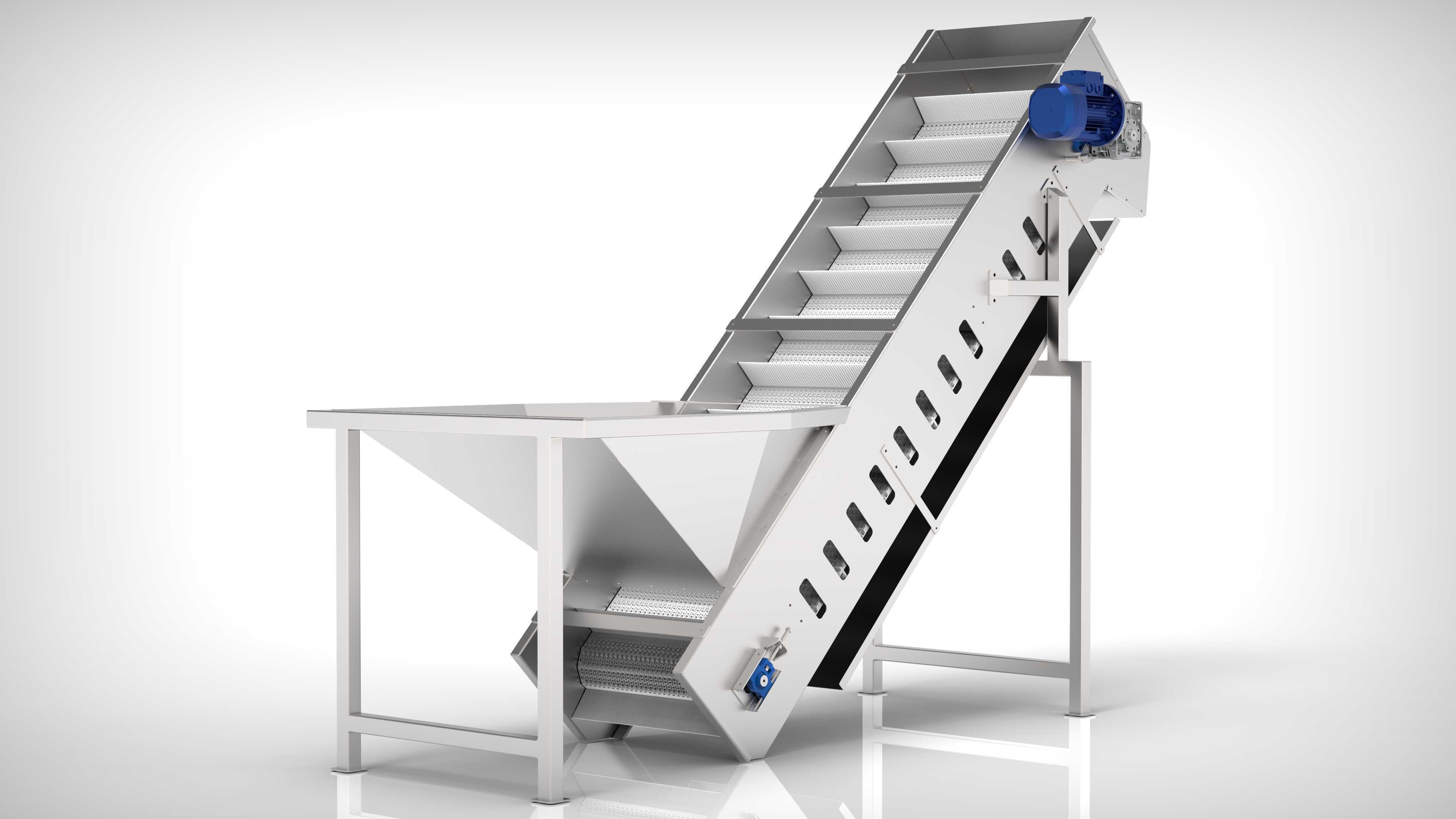

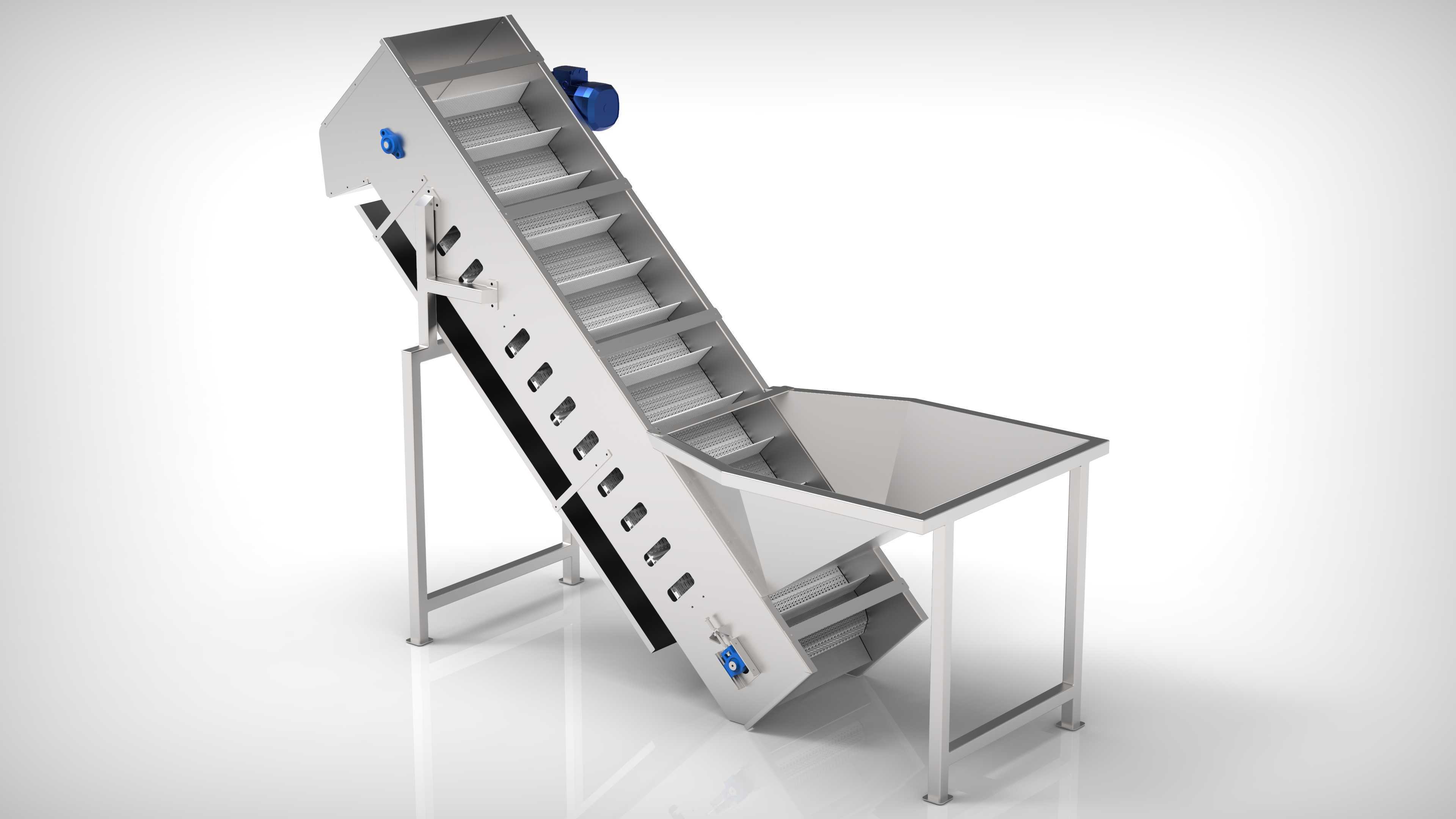

　　这套倾斜式给料输送结构，核心服务于薯类油炸食品的连续化生产前段工序，专门承接前段清洗去皮工序输出的生土豆块料，将物料稳定提升输送至后续油炸设备的进料端，匹配每小时4吨的连续处理产能，整套结构的接触物料部分全部采用SS-304不锈钢材质加工，完全满足食品加工场景的卫生级要求，避免物料接触部位出现锈蚀、杂质脱落污染食材的问题。整套设备采用下部接料、倾斜提升、上部出料的布局形式，下部设置大敞口的漏斗形接料仓，能够承接前段工序不定量落下的土豆物料，避免物料撒落至设备外部，接料仓的侧壁倾斜角度经过反复校核，刚好匹配生土豆块的自然休止角，不会出现物料在仓内架桥、积料堵料的问题，物料进入接料仓后会直接落至下部的水平输送段皮带上，

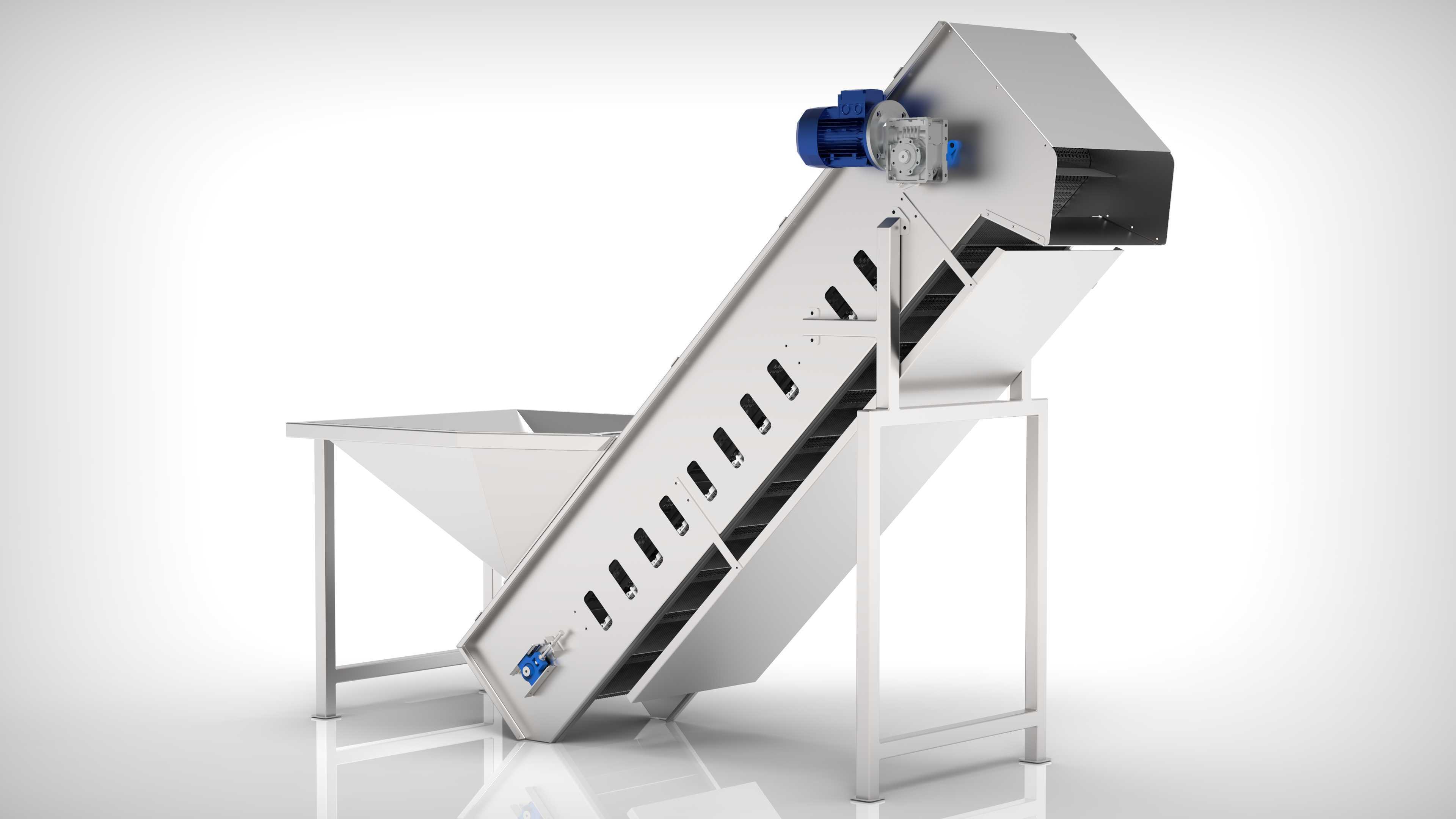

　　随皮带运动进入倾斜提升段。倾斜段的输送皮带表面设置有等距分布的挡料隔板，因为设备整体提升角度较大，若采用平皮带输送，土豆块会在重力作用下沿皮带下滑，无法完成大角度提升，挡料隔板的高度刚好适配单块土豆的最大尺寸，既能够兜住物料避免下滑，又不会因为隔板过高造成卸料时物料残留。倾斜段的机架两侧开设了长条形的观察检修口，日常生产过程中可以直接透过开口观察皮带的运行状态、物料的输送情况，出现卡料、皮带跑偏等问题时，不需要完全拆解设备护板就可以完成快速排查处理，检修口边缘做了卷边钝化处理，避免清洁、检修过程中划伤操作人员。设备的驱动单元采用侧装式布局，将减速电机直接安装在倾斜段上部的驱动辊端侧，省去了额外的传动链轮、链条结构，

　　既减少了设备的整体占地面积，也降低了后续运维过程中传动部件的润滑、张紧维护工作量，驱动端的防护等级完全适配食品车间的潮湿、多清洗水汽的环境，避免清洗过程中进水造成电机故障。下部的改向辊位置配置了螺杆式张紧结构，皮带运行一段时间出现拉伸松弛时，可以通过两侧的调节螺杆调整改向辊的位置，快速张紧皮带，调整过程中可以同步观察两侧张紧量，避免皮带因为两侧张紧度不一致出现跑偏、磨损侧边的问题。设备的支撑腿采用方形不锈钢型材制作，底部配置了可调式支撑脚杯，安装时可以根据现场地面的平整度、以及前后端对接设备的进料口高度，独立调整每个支腿的高度，保证设备整体的安装水平度，同时让设备的出料口高度刚好匹配后续油炸设备的进料位置，

　　不需要额外制作过渡连接溜管。皮带的两侧设置了一体化的不锈钢挡边，和皮带同步运行，完全避免输送过程中小尺寸的土豆碎块从皮带侧边缝隙掉落，挡边和机架之间的间隙控制在5mm以内，既不会和机架产生摩擦损耗，也不会让碎料卡入间隙造成皮带卡滞。上部的出料端设置了斜向的卸料刮板，能够将皮带上粘附的土豆碎屑、泥污刮除干净，避免碎屑随皮带回程带入下部接料段，长期堆积滋生细菌，刮板采用食品级耐磨非金属材质，不会刮伤皮带表面，同时磨损后可以快速更换。整套结构的设计过程中，优先考虑了食品生产场景的清洁需求，所有和物料接触的板材连接位置都做了圆弧过渡处理，没有直角卫生死角，生产结束后可以直接用高压水枪冲洗设备内外表面，不会出现污水、残渣积存的问题；所有外露的紧固件都采用不锈钢材质，避免长期处于潮湿清洗环境下出现锈迹，污染生产环境。设备的整体倾斜角度设置为60度左右，在保证足够提升高度的前提下，尽可能压缩了设备的水平占用长度，能够适配多数中小型食品生产车间的紧凑布局，不需要对现有车间生产线做大规模改造就可以直接对接安装。输送速度可以通过驱动端的减速电机参数匹配调整，能够根据后续油炸设备的处理速度灵活调节输送量，避免出现前段供料不足造成设备空转，或者供料过量造成油炸段物料堆积、油炸不充分的问题。
