集中式自动润滑油路供油系统结构

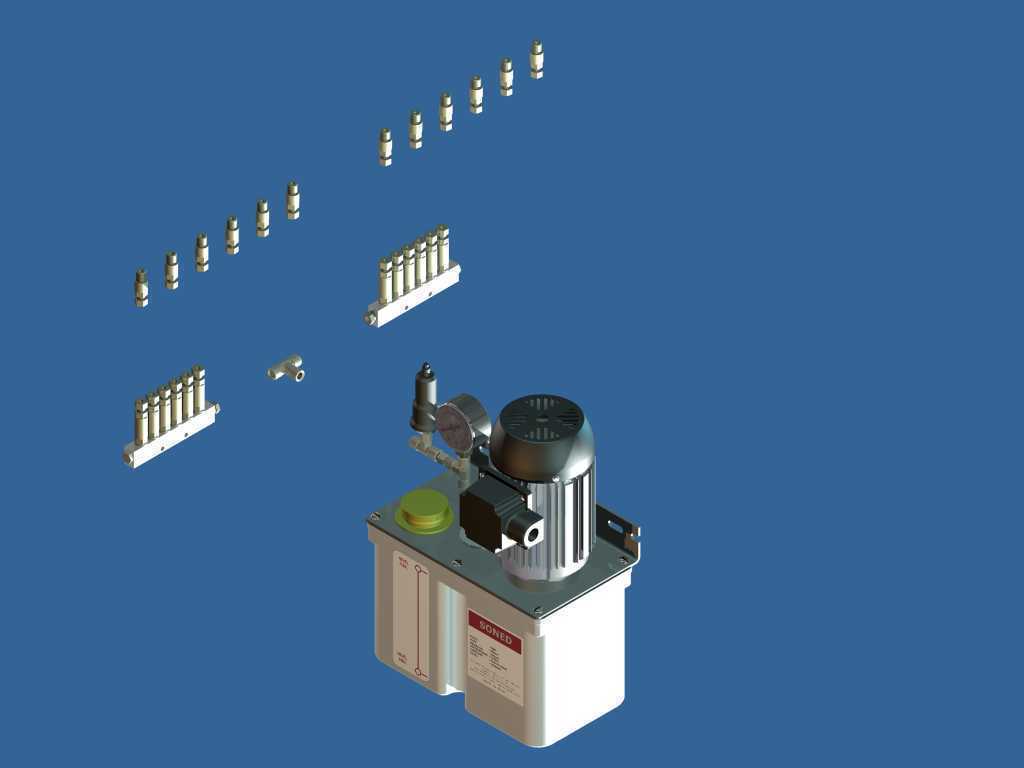

　　这套润滑供油结构主要面向多摩擦副的工业设备配套使用，常见应用场景包括数控机床导轨润滑、自动化生产线输送链条润滑、包装设备凸轮机构润滑、注塑机锁模机构润滑等需要持续、定量供给润滑油的工况，替代传统人工定期注油的维护方式，避免因人工注油不及时、注油量不均导致的运动副磨损加剧、设备运行精度下降、非计划停机等问题。整套结构包含储油动力单元、油路分配单元、终端注油接头三个核心部分，各部件之间通过标准油路管路连接，可根据实际设备的润滑点数量灵活调整分配器的配置数量与接头排布。储油动力单元集成了储油箱体、驱动电机、调压组件、液位观测结构，箱体采用半透明工程材质搭配液位刻度标识，运维人员可直接观测剩余润滑油存量，

　　无需额外加装液位传感器即可完成日常油位检查；驱动电机与泵体采用直连式安装结构，减少传动环节的动力损耗，泵体输出端设置调压旋钮，可根据润滑管路的长度、润滑点的需油量调整系统供油压力，避免压力过高导致管路接头渗油、或是压力不足导致远端润滑点供油不足的问题。油路分配单元采用集成式块式结构，每个分配块设置6个独立输出油口，油口内置定量出油结构，每次系统供油循环中每个油口输出固定容量的润滑油，确保各个润滑点的供油量一致，不会出现近端润滑点供油过量、远端润滑点缺油的情况；分配块的安装面预留标准安装孔位，可直接通过螺栓固定在设备的机身壁板、安装支架上，不需要额外设计复杂的安装转接结构。终端注油接头采用快插式结构，可直接与设备上的润滑点油嘴对接，

　　接头内置单向止回结构，在系统停止供油时可防止管路内的润滑油回流，同时避免设备运行过程中杂质通过接头进入油路造成堵塞。设计过程中首先梳理目标设备的所有润滑点位置、每个润滑点的单次需油量、润滑周期要求，再确定储油单元的容积参数，本次结构的储油单元容积可满足常规中型设备连续运行30天以上的润滑需求，不需要频繁补油；管路排布时预留了足够的弯曲半径，避免管路弯折过度导致油路不通，同时所有管路接头均采用标准密封结构，在额定工作压力下不会出现渗油问题。安装边界方面，储油动力单元的底部预留四个固定安装孔，可水平安装在设备的低位机架位置，避免安装位置过高导致加油操作不便，同时储油单元的加油口设置在箱体顶部，带有密封防尘盖，

　　补油时可直接打开防尘盖注入对应标号的润滑油，不需要拆解其他结构；油路分配单元可根据润滑点的分布位置分散安装在靠近润滑点的区域，缩短单路输出油管的长度，减少管路沿程压力损失，终端接头的外形尺寸适配市面上绝大多数标准润滑油嘴，不需要对设备原有润滑点进行二次加工即可完成对接。整套结构的所有外露部件均做了防油腐蚀处理，长期接触润滑油不会出现材质老化、开裂的问题，运动部件的防护等级可适配常规工业车间的运行环境，不会因为车间内的粉尘、切削液飞溅导致泵体或分配器卡滞。在实际选型配套时，可根据设备润滑点的总数量增减分配块的数量，单个储油动力单元最多可配套数十个润滑点的供油需求，不需要额外增加动力单元；如果设备存在部分需要大油量润滑的点位，可更换对应大排量的输出油口组件，不需要更换整套分配块，降低配套改造成本。
