集成式油路歧管块三维结构设计

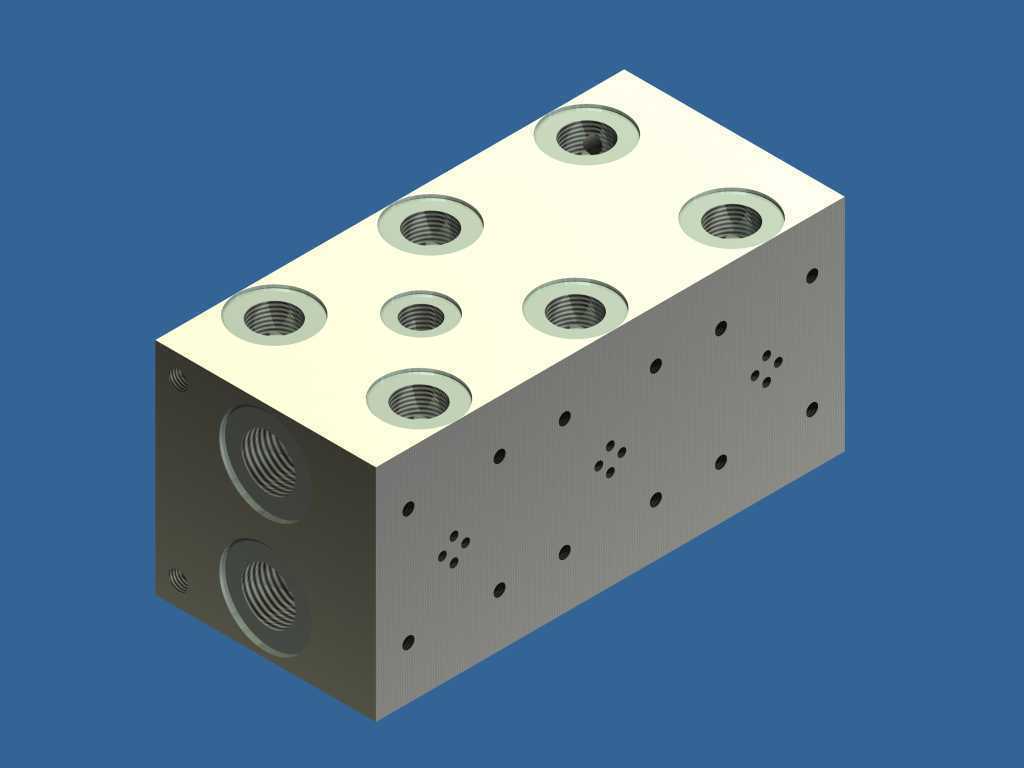

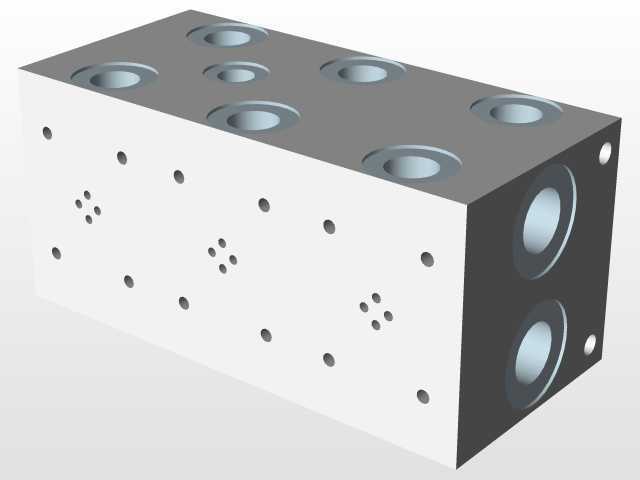

　　在液压与气动控制系统的集成化设计中，这类集成式油路歧管块是替代分散管路连接的核心承载部件，常见于中小型液压站、机床液压夹紧回路、自动化生产线的流体分配单元中，能够大幅减少外接管路的接头数量，降低系统泄漏点，同时压缩整套控制单元的安装占用空间。从结构设计逻辑来看，该歧管块采用长方体整体式锻钢坯料加工而成，六个安装面均做了平面度精磨处理，表面粗糙度控制在Ra1.6以内，保证与叠加阀、管接头的安装面密封性能，避免长期承压下出现渗油问题。顶面分布的7个螺纹孔为标准公制细牙内螺纹，其中6个大尺寸孔用于安装叠加式压力阀、流量阀或方向阀，中间位置的小尺寸孔为测压点预留接口，可直接安装测压接头实时监测回路压力；侧面分布的多组小孔分为两类，

　　一类是贯穿式通油孔，连通顶面各阀件的进油、回油与工作油口，另一类是安装固定孔，用于将整个歧管块固定在设备机架或液压站油箱盖板上，左侧面的两个大尺寸内螺纹孔为主进油与主回油接口，用于连接液压泵的出油口与油箱回油管路。设计这类歧管块时，首先要根据液压原理图确定各油道的通径，通径尺寸由回路最大流量计算得出，避免通径过小造成沿程压力损失过大，同时要注意内部油道的交叉位置不能出现工艺孔残留的堵头松动风险，所有内部相交油道的锐角位置都要做倒钝处理，减少液压油流动时的紊流与噪音。安装边界方面，该歧管块的长宽高尺寸适配常规6通径叠加阀的安装间距，相邻阀件的中心距严格遵循液压阀安装的通用标准，保证不同厂家的标准阀件都能直接安装无需额外转接；

　　固定孔的位置预留了足够的扳手操作空间，侧面管接头安装位置不会与设备其他部件发生干涉，底部安装面预留了0.5mm的密封槽安装余量，当需要在歧管块与安装面之间加装密封垫板时也能保证贴合紧密。实际应用中，这类歧管块可以根据不同的回路需求调整内部油道的连通逻辑，相比传统的管式连接结构，集成式歧管块的抗震性能更强，在设备频繁启停、存在振动的工况下，不会出现管路接头松动漏油的问题，同时后期维护时只需拆卸对应阀件即可，无需拆解整套管路，大幅降低了设备运维的工作量。建模过程中需要特别注意各螺纹孔的深度控制，顶面阀件安装孔的螺纹深度要满足阀件安装的啮合长度要求，同时不能钻穿到对面的油道造成串油，内部油道的钻孔深度要精准控制，避免钻穿块体外壁造成报废，

　　所有工艺孔的位置要设置在不影响安装的侧面，加工完成后用钢珠或螺塞封堵并做耐压测试，测试压力为系统额定工作压力的1.5倍，保压5分钟无渗漏才能投入使用。对于结构设计从业者来说，这类歧管块的建模核心是理清油道的连通关系，提前规避油道与安装孔、固定孔的干涉问题，同时要兼顾加工工艺性，尽量减少斜孔、深孔的数量，降低加工难度与成本，外形设计上不需要做多余的造型处理，所有棱角位置做C1倒角即可，既避免安装时划伤操作人员，也能去除加工毛刺。在设备选型阶段，选用这类集成歧管块时，首先要核对各油口的通径是否匹配系统流量，其次要确认安装面的阀件安装孔位是否与所选阀件的安装尺寸一致，还要核算块体的材质强度是否满足系统最高工作压力的要求，常规中低压系统选用45号钢锻件即可，高压系统则需要选用合金钢材质并做调质处理，保证块体在长期承压下不会出现变形开裂。
