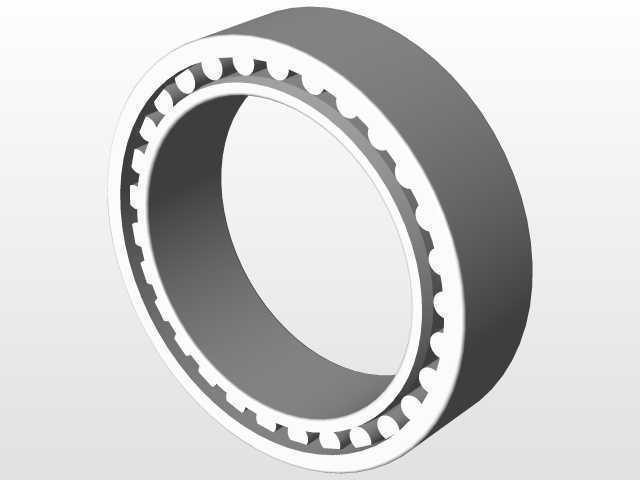

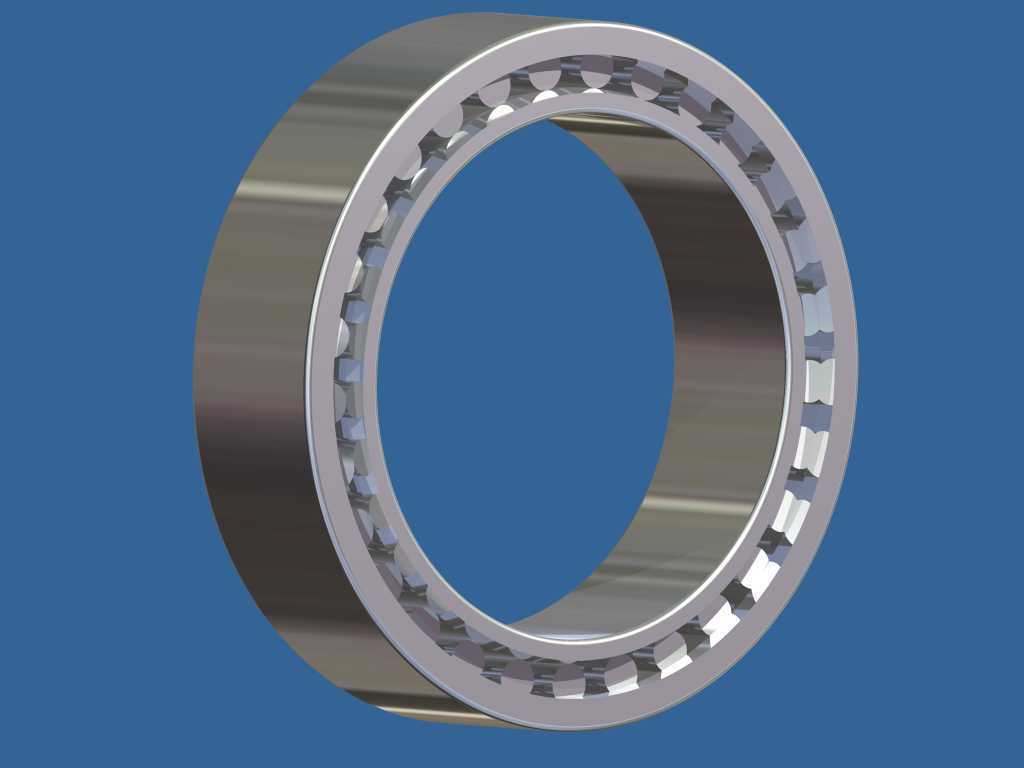

NNU4934双列圆柱滚子轴承结构设计

　　在重型机床主轴、大型减速机输出轴、冶金设备轧辊支承这类对径向承载能力、回转精度有严苛要求的工况场景中，双列圆柱滚子轴承的选型与结构合理性，直接决定整套设备的运行稳定性与服役寿命。本次呈现的NNU4934型双列圆柱滚子轴承，属于轻系列宽幅双列满装或带保持架的径向支承部件，其设计核心围绕高径向载荷承载、低径向跳动、适配紧凑安装空间这几个核心工程需求展开。

　　从实际设备用途来看，这类轴承主要承担纯径向方向的重载载荷，无法承受轴向方向的作用力，因此在配套结构设计时，通常需要搭配角接触球轴承或者推力轴承来共同承担轴向载荷，形成组合支承结构。在机床主轴应用场景中，这类轴承常被安装在主轴的前支承位置，利用其滚子与滚道的线接触特性，承担切削过程中产生的大径向切削力，同时双列滚子的排布设计，能够让轴承在承受重载的同时，保持较高的回转精度，满足精加工工序对主轴径向跳动的公差要求。在冶金轧钢设备中，这类轴承可以适配轧辊的重载低速工况，抵抗轧制过程中产生的冲击载荷，减少滚道局部压溃的风险。

　　从产品功能特性上看，NNU4934轴承的双列滚子采用交叉对称排布，两列滚子的载荷分布可以相互补偿，当轴系出现轻微的挠曲变形时，轴承依然能够保持均匀的载荷接触，避免单列滚子出现边缘应力集中的问题。轴承的内圈通常设计为带挡边或者无挡边结构，无挡边结构的内圈可以与外圈、滚子组件分离，方便安装过程中的间隙调整，尤其在机床主轴装配时，操作人员可以通过调整内圈与轴颈的配合过盈量，来精准控制轴承的径向游隙，满足不同转速、载荷工况下的预紧需求。滚道表面采用对数曲线修形设计，能够有效降低滚子端部的应力集中，即使在轴系存在轻微不对中的情况下，也能避免滚子边缘与滚道的硬接触，延长轴承的疲劳寿命。

　　从设计思路层面拆解，这款轴承的结构设计首先平衡了承载能力与安装空间的矛盾，49系列属于超轻系列轴承，相同内径下的外径尺寸远小于常规重载轴承，能够适配径向安装空间受限的设备结构，同时双列滚子的设计弥补了轻系列轴承单列滚子承载能力不足的缺陷，让紧凑结构下的支承能力达到重载工况的使用要求。保持架的设计采用机加工黄铜保持架或者冲压钢保持架，针对不同工况做适配：低速重载冲击工况选用机加工黄铜保持架，强度更高，抗冲击能力更强；中速平稳工况选用冲压钢保持架，重量更轻，高速运转下的离心力更小。滚子的精度等级设计覆盖P0、P6、P5、P4几个等级，选型时可以根据设备的精度要求匹配，普通传动设备选用P0级即可满足需求，精密机床主轴则需要选用P4级精度的轴承，配合轴颈与座孔的高精度加工，实现亚微米级的回转精度控制。

　　从外形尺寸与安装边界来看，NNU4934轴承的公称内径为170mm，公称外径为230mm，公称宽度为60mm，安装过程中需要严格控制轴颈与内圈的配合公差，通常轴颈采用k5或者m6的过渡配合，座孔与外圈采用H7或者JS6的配合，避免过盈量过大导致轴承径向游隙消失，出现运转卡滞、温升过高的问题。安装时的轴向定位需要注意，内圈通常采用轴用弹性挡圈或者圆螺母配合止动垫圈做轴向固定，外圈则采用孔用弹性挡圈或者轴承端盖做轴向压紧，压紧端需要预留0.05-0.1mm的热膨胀间隙，避免轴承运转温升后出现轴向附加载荷。轴承的润滑方式根据转速选择，低速工况采用脂润滑，填充量控制在轴承内部空腔的1/3到1/2，避免填充过多导致搅拌发热；高速工况采用油润滑，通过油气润滑或者循环油润滑的方式，在带走摩擦热量的同时，在滚子与滚道之间形成稳定的油膜。

　　在实际建模过程中，需要严格还原滚道的曲率参数、滚子的凸度修形量、保持架的兜孔间隙，这些细节参数直接决定后续有限元受力分析的结果准确性，也能为后续的装配干涉检查、维护拆装模拟提供精准的模型基础。建模时需要注意滚子与滚道之间的接触间隙模拟，不要将滚子与滚道设置为穿透接触，保留合理的游隙空间，才能真实反映轴承实际装配后的工作状态。
