多出口集成式润滑油分配油路结构

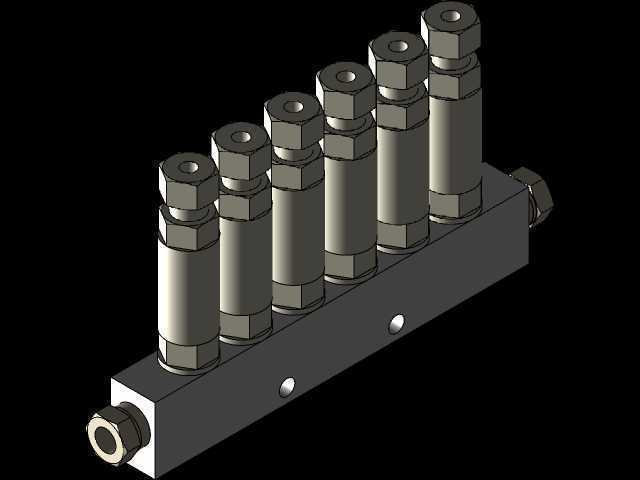

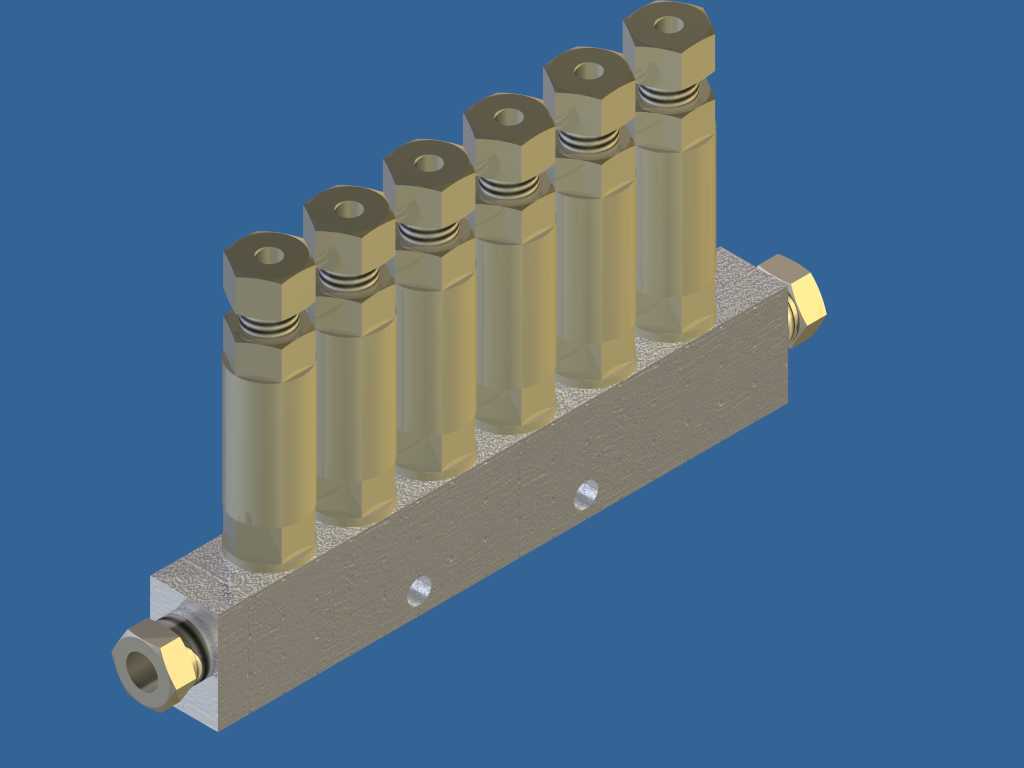

　　在各类集中润滑系统的实际工程应用里，这类多出口集成式润滑油分配结构是整套润滑回路的核心执行部件，常见于机床导轨润滑、自动化生产线轴承组供油、工程机械铰接点定期注油、纺织机械传动部件润滑等场景，承担着将主油路输送来的压力润滑油，按照预设的排量均匀分配到各个需要润滑的摩擦副位置的作用，避免单点注油不均导致的部件干磨、温升过高、寿命折损等问题。从结构设计逻辑来看，主体采用整体式油路块加工方案，相比传统的管路拼接式分配结构，减少了外接管路的接头数量，从根源上降低了油路渗漏的概率，同时压缩了整体安装占用空间，更适合在设备内部紧凑的安装腔体内布置。油路块本体采用矩形截面的金属型材加工，两个端面设置主油路进出油口，采用外螺纹六角接头结构，

　　适配常规的润滑系统硬管或软管连接，接头内置密封锥面，装配时无需额外添加过多密封填料即可实现可靠密封，主油路沿油路块长度方向贯通，加工时通过两端工艺孔封堵形成完整的主油通道，每个出油单元的进油孔均从主油路垂直引出，保证各出油口的进油压力基本一致，避免远端出油口供油不足的问题。上方排列的六个独立给油单元，每个单元都集成了独立的油量调节与止回结构，顶部的六角调节结构可在现场调试时，根据对应润滑点的实际需油量，单路调整出油排量，适配不同摩擦副的润滑需求——比如重载导轨副需要的供油量更大，轻载的传动销位置供油量可适当调小，避免润滑油过量溢出造成污染。每个给油单元与油路块的连接采用螺纹锁紧加密封垫的结构，既保证了连接强度，

　　也方便后期单个给油单元的维护更换，无需拆解整个分配块即可完成故障件替换，降低现场维护的工作量。从安装边界来看，油路块本体的两个侧面预留了内螺纹安装孔，安装时可通过螺栓直接固定在设备的安装基座上，安装孔的位置避开了内部主油路与各分油道的走向，避免钻孔加工时打穿油道造成泄压；整体外形的宽度方向尺寸控制在适配常规安装空间的范围，六个给油单元沿长度方向等距排列，相邻单元的间距预留了足够的扳手操作空间，调试时无需拆除周边部件即可完成顶部调节结构的操作，也方便外接出油管的排布，不会出现管路干涉的问题。在实际选型匹配时，需要根据润滑点的数量确定给油单元的配置数量，该结构可根据需求增减给油单元的数量，从2出口到8出口均可基于同规格油路块扩展，

　　通用性较强；每个给油单元的额定工作压力适配常规集中润滑系统的0.5-3MPa工作压力范围，可兼容矿物润滑油、半合成润滑脂等多种常用润滑介质，内部的止回结构可在主油路泄压时，防止管路内的润滑油倒流，保证每个润滑点的供油量精准稳定，避免出现部分润滑点缺油的情况。这类分配结构在设计时，油路块内部的油道转角均采用圆弧过渡处理，减少润滑油在油道内流动的阻力，避免长期使用后油道内的杂质堆积在转角位置造成堵塞；每个给油单元的出油口采用标准外螺纹接口，可直接对接各类规格的润滑管路，无需额外配置转换接头，减少现场装配的零件种类。在设备运行过程中，主油路的压力油进入分配块后，会按照各单元预设的排量，依次将定量的润滑油输送到各个润滑点，相比分散式注油结构，可大幅减少润滑系统的管路布置长度，降低系统的整体压力损失，同时也方便日常巡检时快速排查油路故障，所有给油单元集中布置，可一次性观察各出油口的工作状态，无需沿管路逐一排查。
