三轴侧翻式物料运输半挂车结构设计

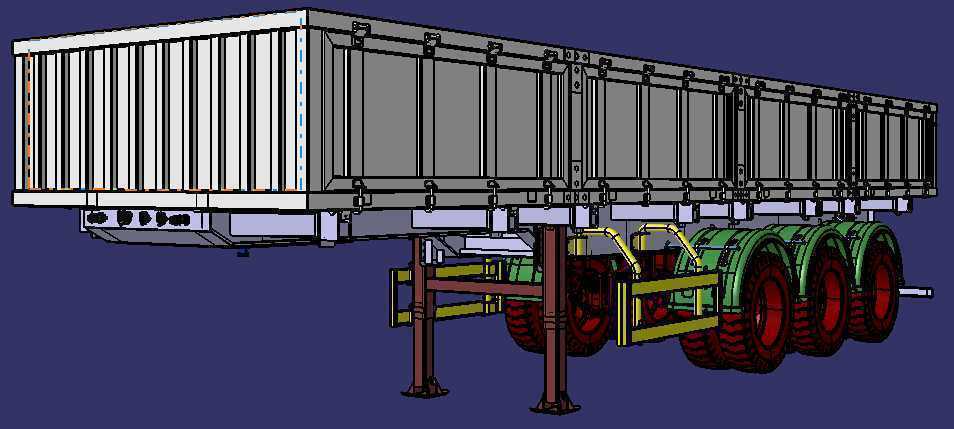

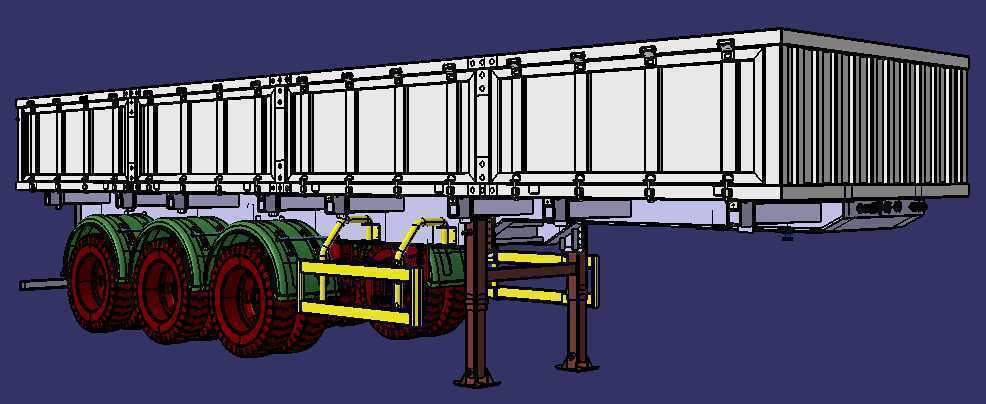

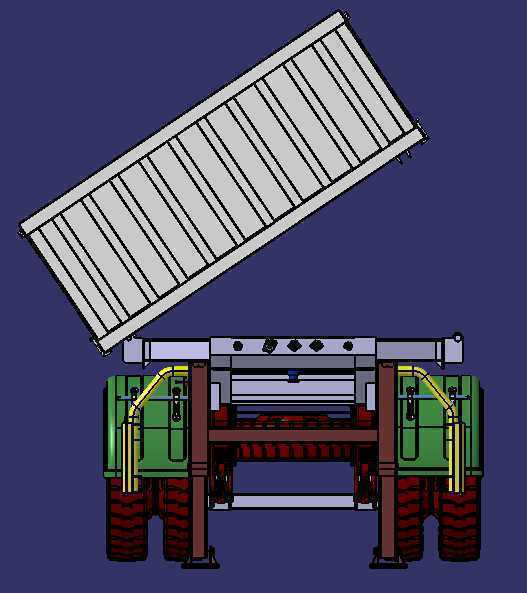

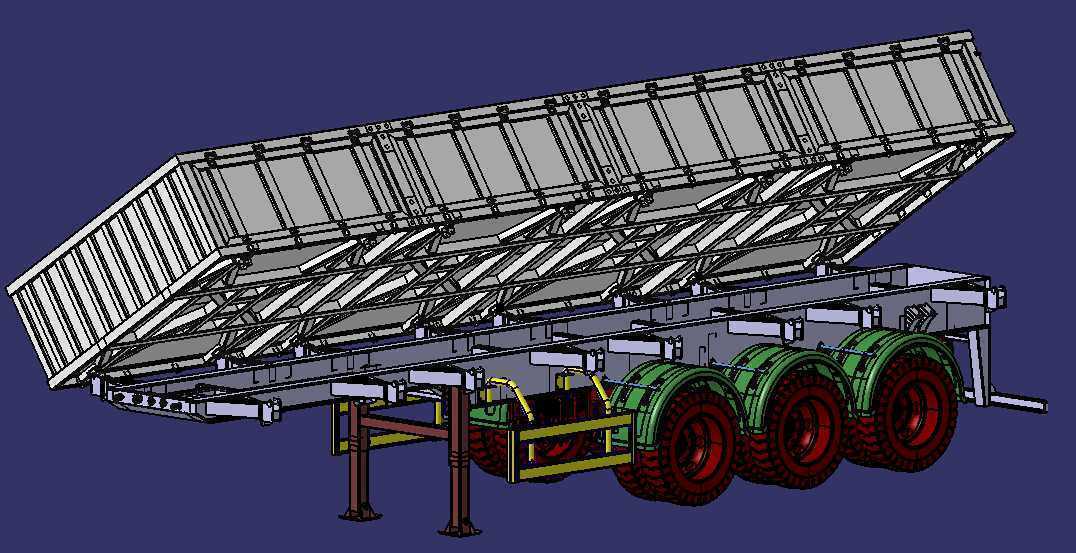

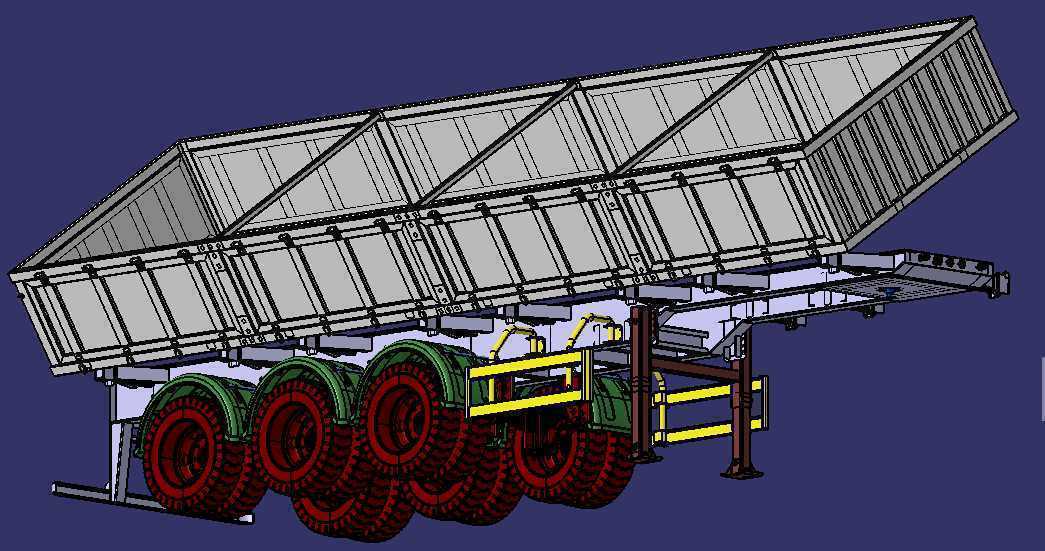

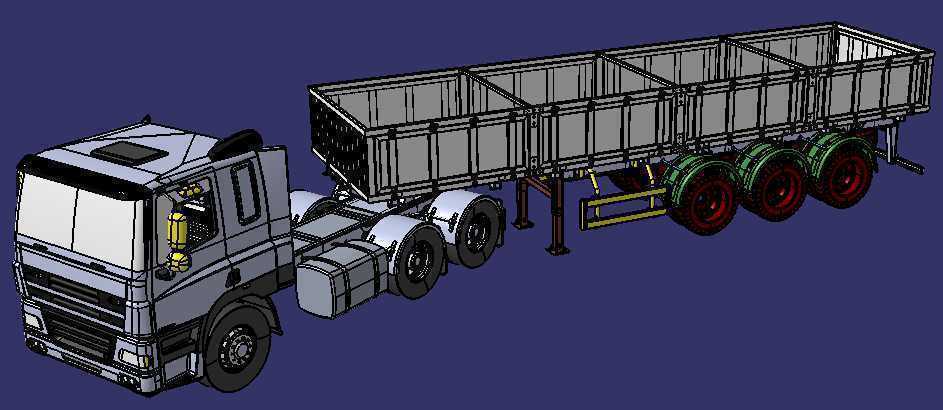

　　在散装物料短途转运、矿山散料接驳、城建渣土清运、粮食收储转运这类场景里，常规后翻自卸半挂车经常受限于卸料场地的空间宽度——比如厂区内部狭窄通道旁的卸料口、农田边的临时收储点，后翻时需要预留足够的车尾纵向空间，且举升过高容易碰到上方的架空管线、厂房屋檐，侧倾卸料的半挂车就成了这类场景下的适配选择。这款侧倾拖车的核心设计逻辑，就是把货厢的翻转铰接点布置在底盘单侧的纵梁上沿，通过多组同步举升的液压撑杆，推动整个货厢绕铰接轴向一侧抬升，让散装物料顺着货厢倾斜的侧面板自然滑出，不需要车辆调整纵向位置，仅靠单侧卸料就能完成全部物料的卸载，对作业场地的空间要求大幅降低。

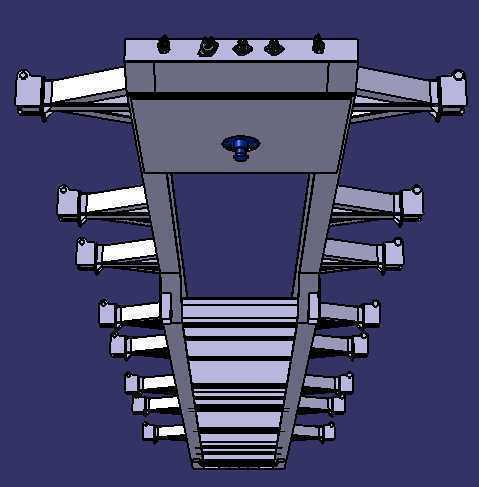

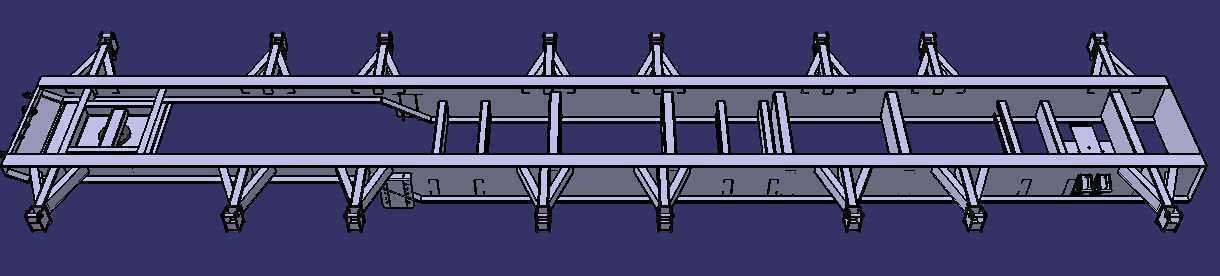

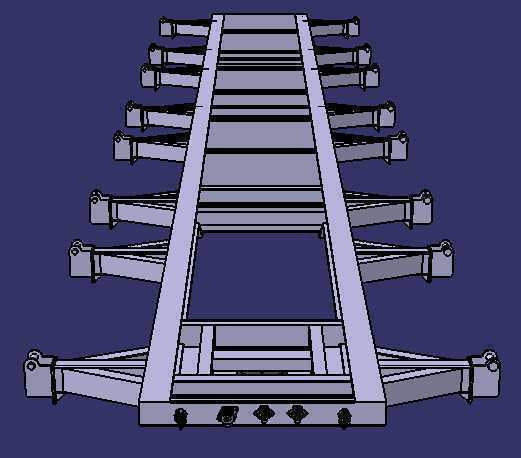

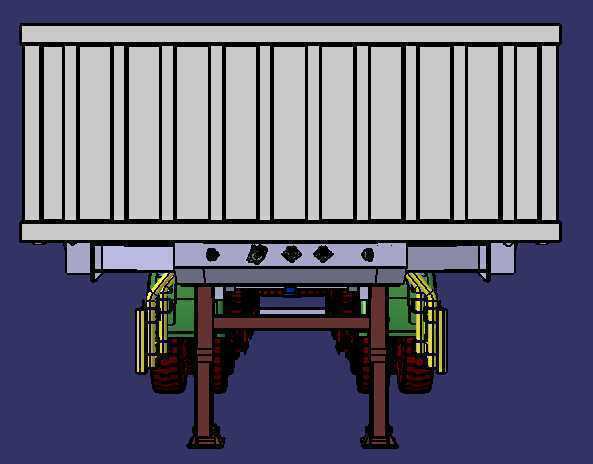

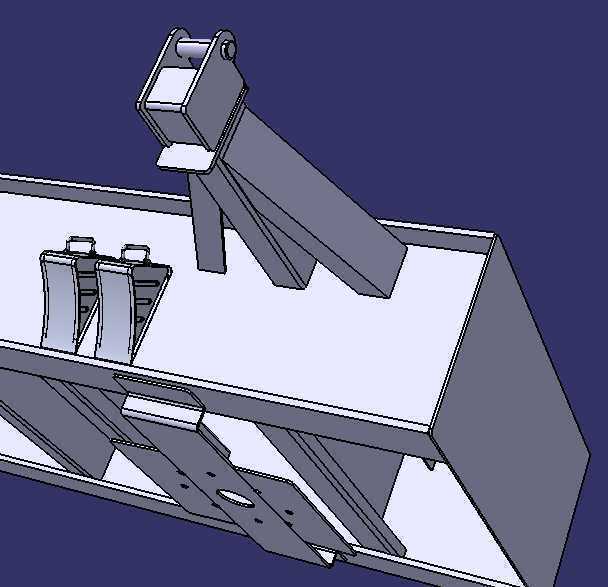

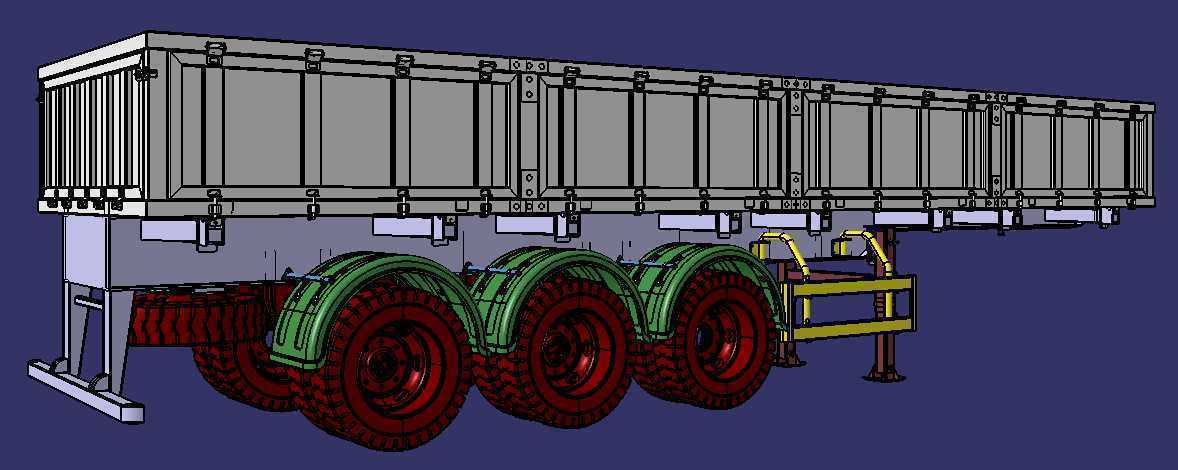

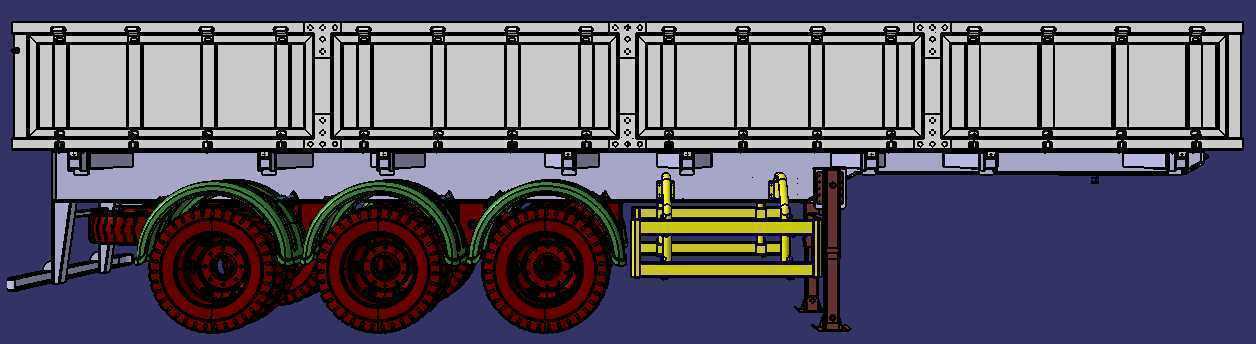

　　从底盘结构来看，这款车型采用三轴布置的行走机构，每侧三个轮胎配合重载型钢板弹簧悬架，平衡重载状态下的轴荷分布，单轴载荷按照公路运输重载工况设计，车架主纵梁采用变截面高强钢焊接结构，在货厢铰接点、液压撑杆安装座的位置做了局部加强，加焊了加厚的加强筋板，避免长期举升作业出现应力集中导致的车架开裂。副车架和主车架之间在非铰接侧设置了可自动脱开的锁止机构，正常行驶时锁止机构把货厢和副车架牢牢固定，防止行驶过程中货厢出现侧倾晃动，卸料时液压系统触发锁止机构脱开，才允许举升动作启动，这套机械锁止加液压互锁的设计，能避免行驶中误操作举升导致的侧翻事故。

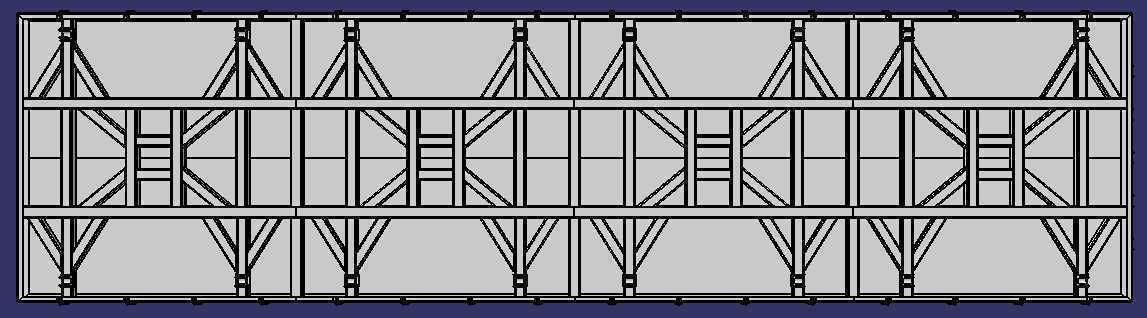

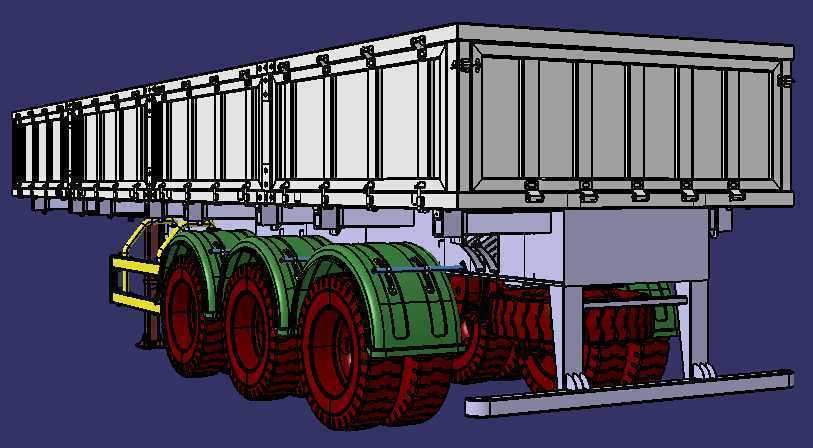

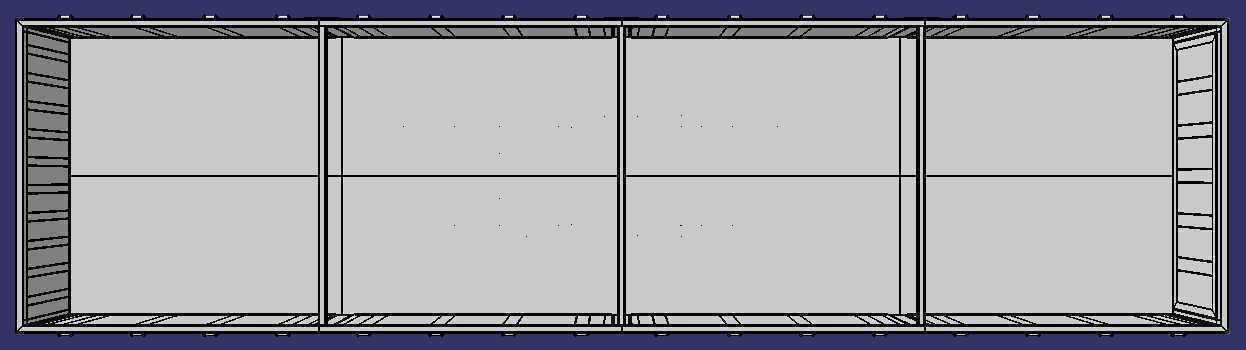

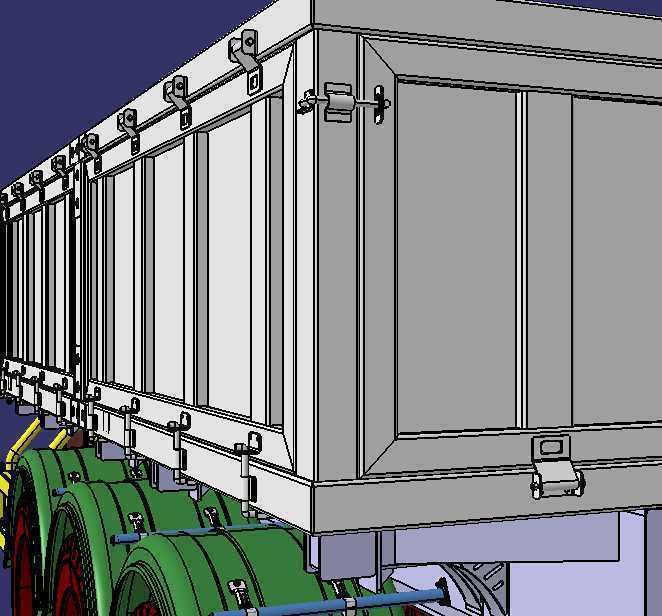

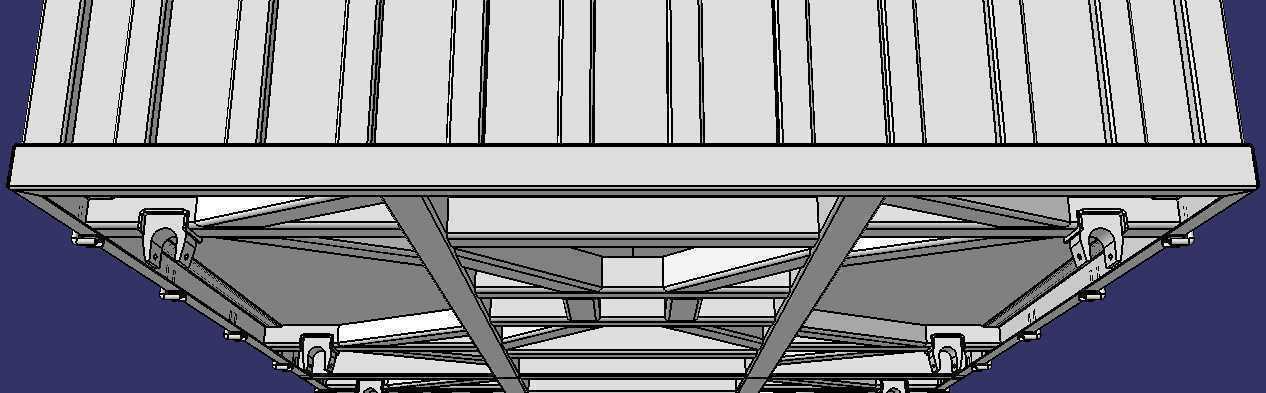

　　货厢部分采用栏板式全金属焊接结构，侧栏板和底板采用一体化的加强筋设计，底板铺设耐磨钢板，应对砂石、矿石这类高磨蚀性物料的长期冲刷，栏板的竖筋按照等间距布置，保证货厢举升倾斜到最大角度时，栏板不会因为物料的侧压力出现变形。举升机构采用多组铰支式液压油缸，沿着货厢长度方向等距排布，每一组油缸的上下铰接点都做了球面轴承配合，补偿货厢举升过程中微小的角度偏差，避免油缸出现偏磨导致的密封件损坏。油缸的液压管路采用高压胶管配合硬管布置，硬管沿着车架纵梁内侧走线，用管卡固定，避免行驶过程中管路和其他部件出现摩擦破损，胶管预留足够的活动余量，适配举升过程中油缸的角度变化，不会出现管路拉扯。

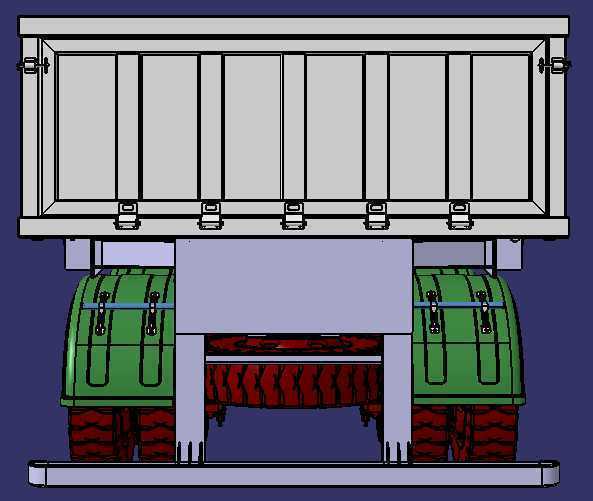

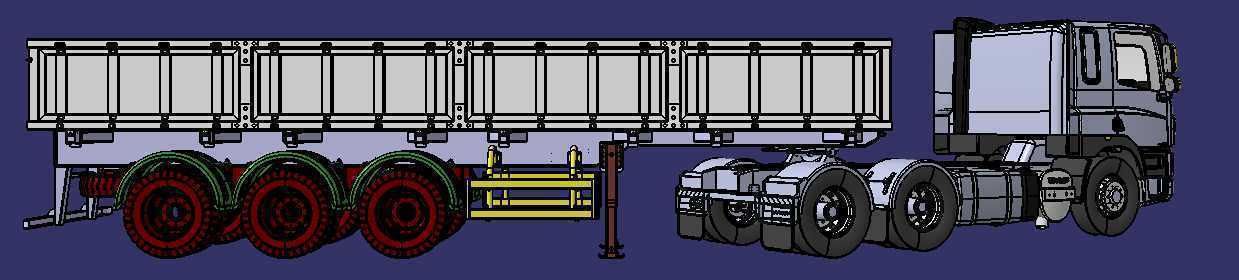

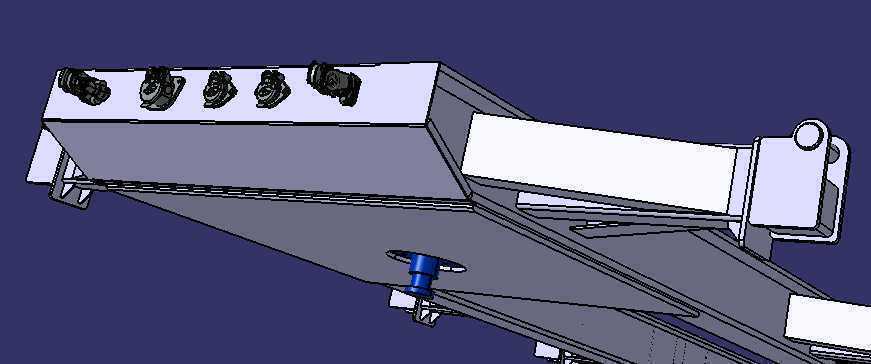

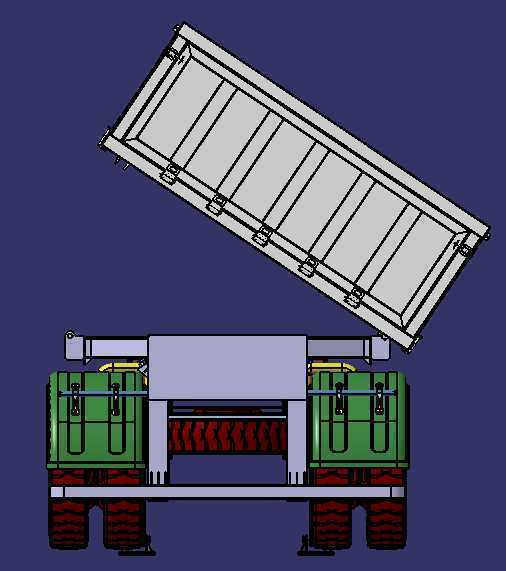

　　安装边界方面，这款半挂车的牵引销采用标准50号牵引销，适配主流重型牵引车的牵引座高度，整车宽度符合公路运输的外廓尺寸要求，侧倾最大角度设计为45度，这个角度下绝大多数散装物料都能依靠自重完全滑卸，不会出现物料粘底残留的情况，举升过程中货厢最高处的离地高度控制在常规架空线路的安全高度以下，减少作业时的高空干涉风险。底盘的挡泥板、制动气室、悬挂部件都布置在货厢举升的运动包络之外，避免举升过程中货厢和底盘附件出现碰撞，尾部的防护栏、侧防护装置都按照法规要求设计，不会因为侧倾卸料的结构改动影响安全防护性能。

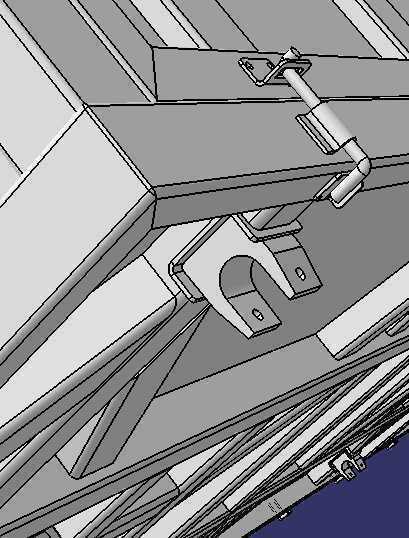

　　在实际使用中，这类侧倾拖车相比后翻车型，除了空间适应性更强之外，举升过程中整车的重心偏移更可控，因为侧翻时重心横向偏移的距离比后翻时纵向偏移的距离更短，在不平整的卸料场地作业时，侧翻的稳定性更好，不容易出现整车倾翻的事故。设计过程中还特意在铰接点的位置设置了耐磨衬套，衬套采用自润滑材质，减少长期翻转作业的铰接磨损，维护时只需要定期检查衬套的磨损量，不需要频繁加注润滑脂，降低日常维护的工作量。货厢的底板向卸料侧设置了微小的预倾斜角度，哪怕是举升初期，物料也能顺利向卸料侧滑动，不会出现物料堆积在货厢另一侧的情况，提升卸料的效率。液压系统的控制阀设置了节流调速功能，可以根据物料的流动性调整举升的速度，运输粮食这类流动性好的物料时可以适当加快举升速度，运输大块矿石这类流动性差的物料时可以放慢举升速度，避免物料快速滑落冲击地面产生扬尘或者砸坏卸料场地的设施。
