FE缸尖拖车斜纹警示侧板结构设计

　　在短途散料转运、厂区内部物料周转、市政工程临时作业的场景里，翻斗拖车的栏板侧板是直接承载物料侧压力、同时承担作业区域警示作用的核心构件，这款斜纹警示侧板的设计，完全围绕实际作业中的受力需求与安全标识需求展开。从结构受力逻辑来看，侧板主体采用框架式承载结构，外侧边框为封闭型矩形截面型材，整体形成闭合受力框架，能够承受散料堆积时的侧向挤压力，避免长期装载砂石、渣土、建筑垃圾等散料时出现栏板外凸变形的问题；框架内部设置多道横向加强筋，筋板间距根据散料安息角对应的侧压力分布曲线设置，下部筋板间距更小，对应物料堆积高度更高、侧压力更大的区域，上部筋板间距适当放大，在保证结构强度的前提下控制构件自重，降低拖车整备质量对有效载重的占用。

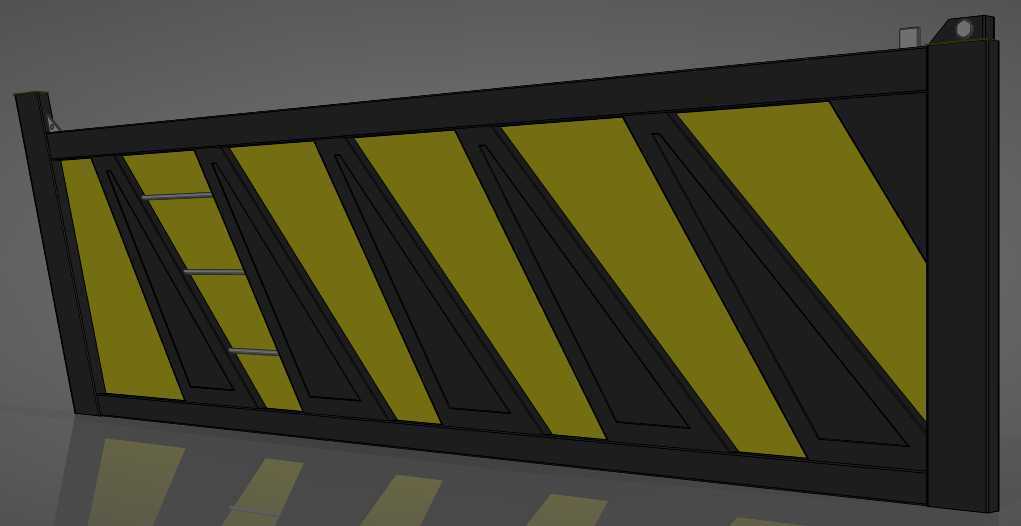

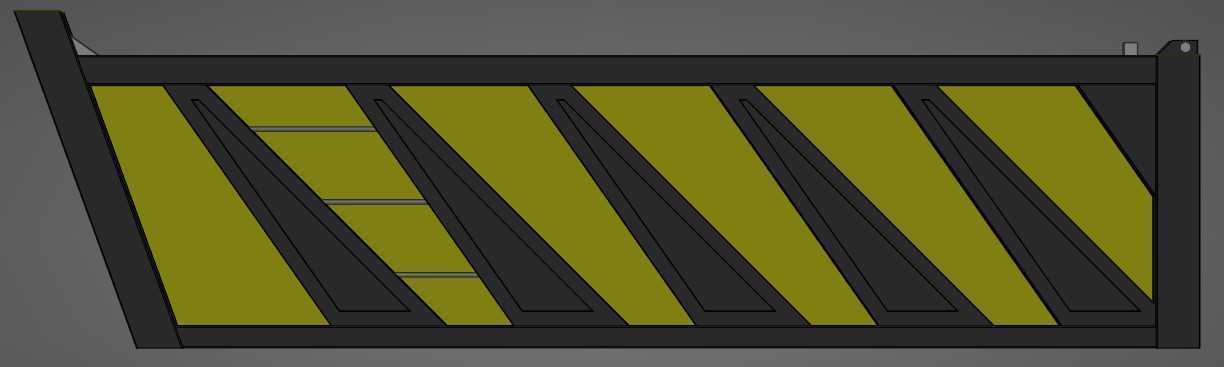

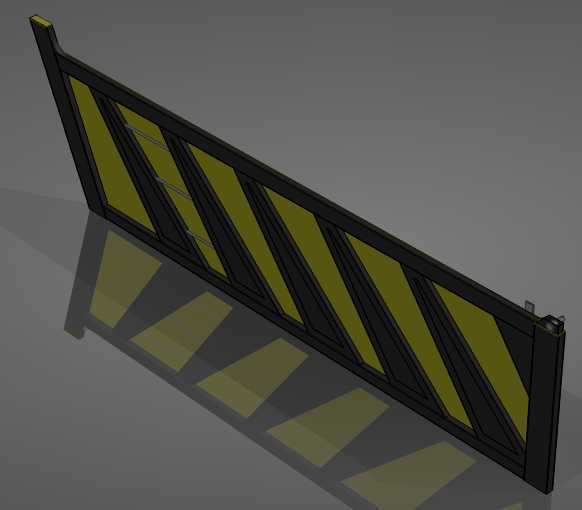

　　侧板外侧的黄黑斜纹警示区域，并非后期粘贴标识，而是在结构设计阶段就预留了标识安装的平整基面，斜纹角度采用工程领域通用的45度倾斜方向，指向作业区域外侧，能够在厂区内光线不足的作业环境、夜间临时施工场景下，通过高对比度的色彩搭配提醒周边人员、车辆注意避让，避免剐蹭拖车作业边界；警示区域的基面与外侧框架齐平，没有突出的棱角或凹陷结构，既不会在转运过程中勾挂周边线缆、围挡等物体，也方便后期对磨损的警示层进行补涂或更换，不需要拆解侧板整体结构。从安装边界来看，侧板上端设置有与拖车翻转铰接座匹配的连接耳板，耳板上的安装孔位公差按照通用拖车栏板的铰接轴尺寸设计，能够直接适配多数中小型翻斗拖车的栏板翻转机构，不需要额外加工转接件；

　　侧板下端设置有与拖车底盘锁钩匹配的锁止配合位，锁止位的接触面做了局部加厚处理，承受栏板关闭时的锁止冲击力，避免长期开关栏板出现锁位变形导致的漏料问题。侧板的整体高度匹配常规1.5吨级翻斗拖车的栏板高度要求，长度方向的尺寸与单节拖车栏板的分块尺寸对应，安装时不需要对侧板进行二次裁切，相邻侧板之间的拼接面设置有止口结构，拼接后能够形成连续的密封面，减少细小颗粒物料从栏板缝隙漏洒的情况。在细节设计上，侧板的所有外露棱边都做了圆角过渡处理，圆角半径根据板材厚度设置，避免作业人员开关栏板时被尖锐棱边划伤；框架内部的空腔结构做了排水孔设计，在雨天作业或清洗车辆时，进入框架内部的积水能够从下端排水孔自然排出，不会长期积存在框架内部造成锈蚀，

　　延长构件的实际使用寿命。警示区域的斜纹分隔筋同时承担局部加强作用，每道斜向筋板都与外侧框架、内部横向加强筋焊接为整体，相当于在框架内部增加了多道斜向支撑，进一步提升侧板的抗扭刚度，在拖车行驶在颠簸路面、栏板受到物料反复冲击时，不会出现框架焊缝开裂的问题。这款侧板的设计没有冗余的装饰结构，所有结构特征都对应实际作业中的具体需求，不管是用于厂区内部的物料周转拖车，还是市政工程用的小型翻斗拖车，都能直接匹配安装，兼顾承载能力与安全警示功能，同时在维护便利性、结构耐用性上做了针对性优化，能够适应户外作业、重载转运等相对恶劣的使用场景。
