带双泵输送管路的磷介质储运装置

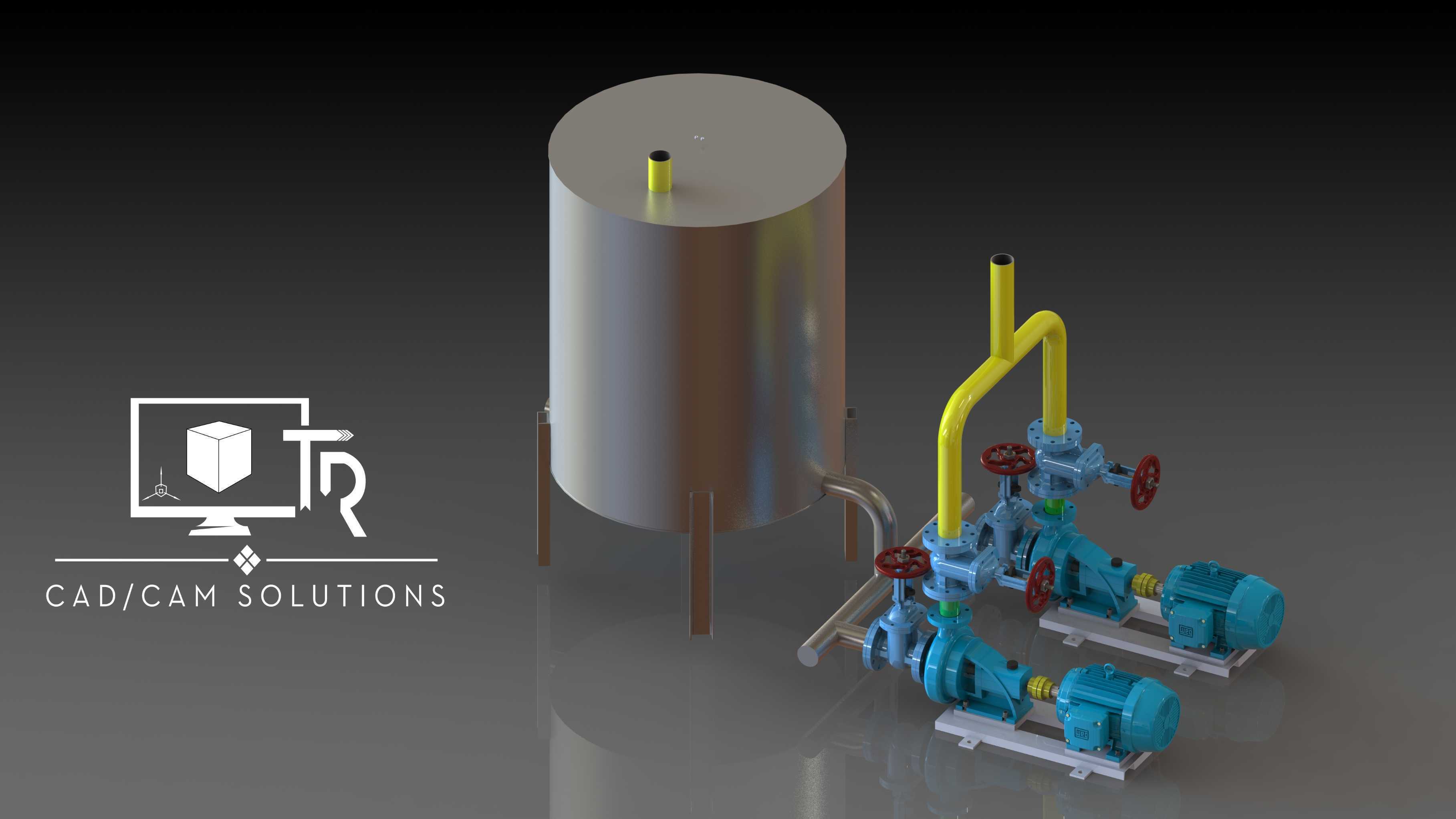

　　这套集成式磷介质输送储运单元，主要面向黄磷、赤磷等磷系物料的生产中转、车间输送及暂存工况设计，在磷化工、精细磷制品加工、含磷农药原料制备等场景中承担介质暂存与定量输送的核心功能。整套装置采用双泵冗余配置，两台同规格离心泵通过共用汇管与罐体接口连通，正常工况下可单泵运行满足常规输送流量需求，单泵检修或输送峰值工况下可双泵并联启动，避免单台设备故障导致整条工艺线断料，适配化工生产连续化作业的可靠性要求。

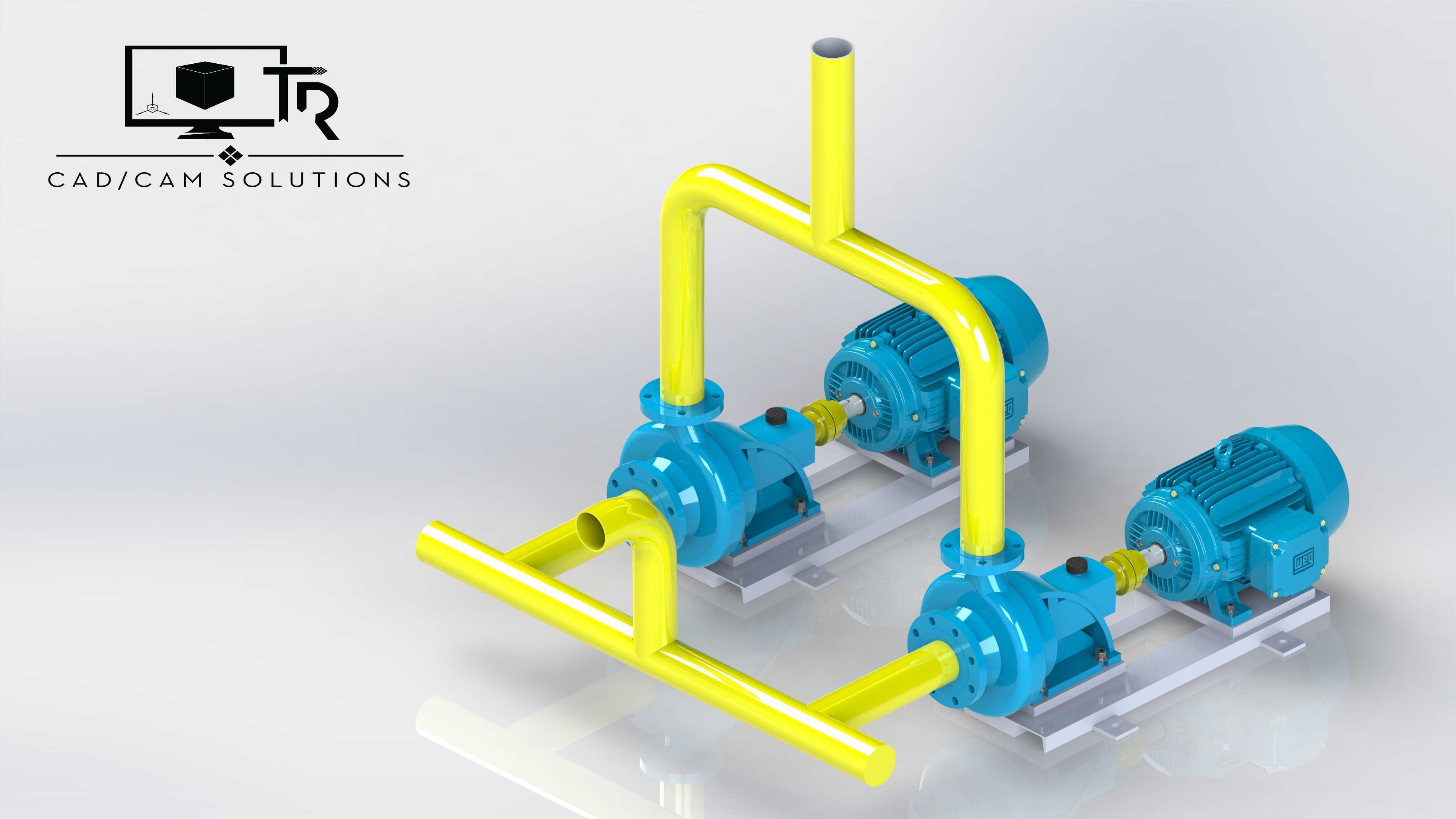

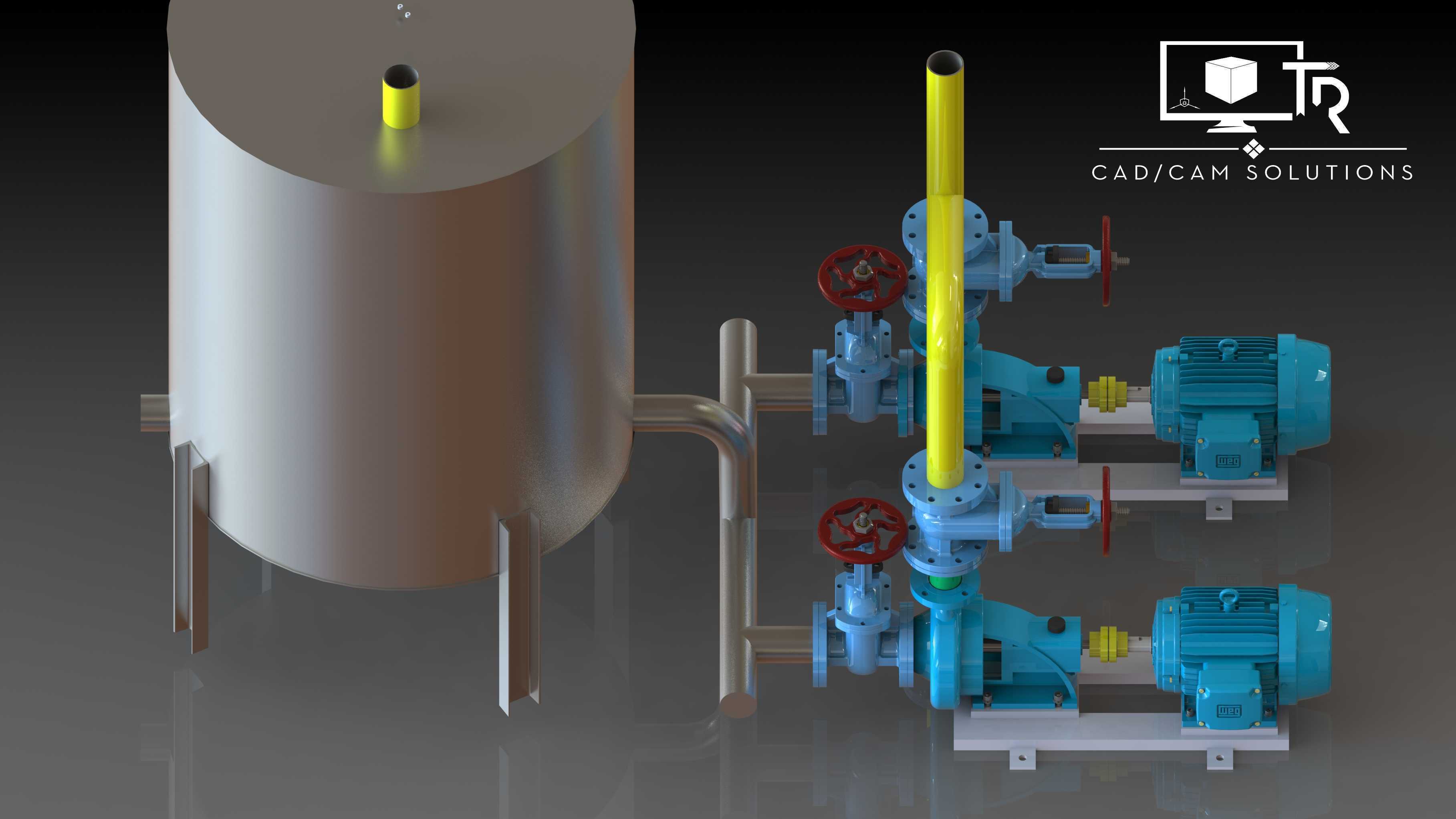

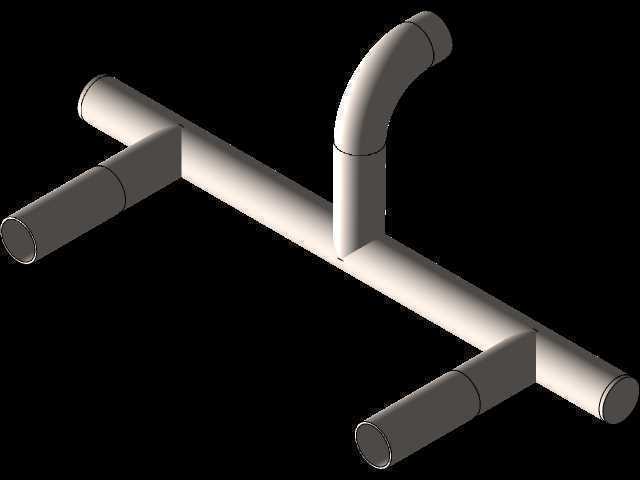

　　从结构设计逻辑来看，整套单元采用撬装集成思路，泵组与连接管路全部预装在共用安装底座上，罐体接口与管路采用法兰硬连接，现场安装时仅需完成罐体进出口对接、泵组供电接线即可投用，大幅减少现场配管、找正的安装工作量。管路布局采用立体走向设计，主输送管沿泵组上方架空布置，既避免管路遮挡泵体的操作与检修空间，也能通过管路的自然走向形成合理的支撑跨度，减少管夹的使用数量；进液管从罐体侧部低位引出，保证泵入口始终处于液位以下，避免离心泵启动时出现气缚现象，出口管设置向上的排气段，首次启泵时可通过管段高点完成泵腔排气，无需额外在泵体上加装复杂的排气阀组。

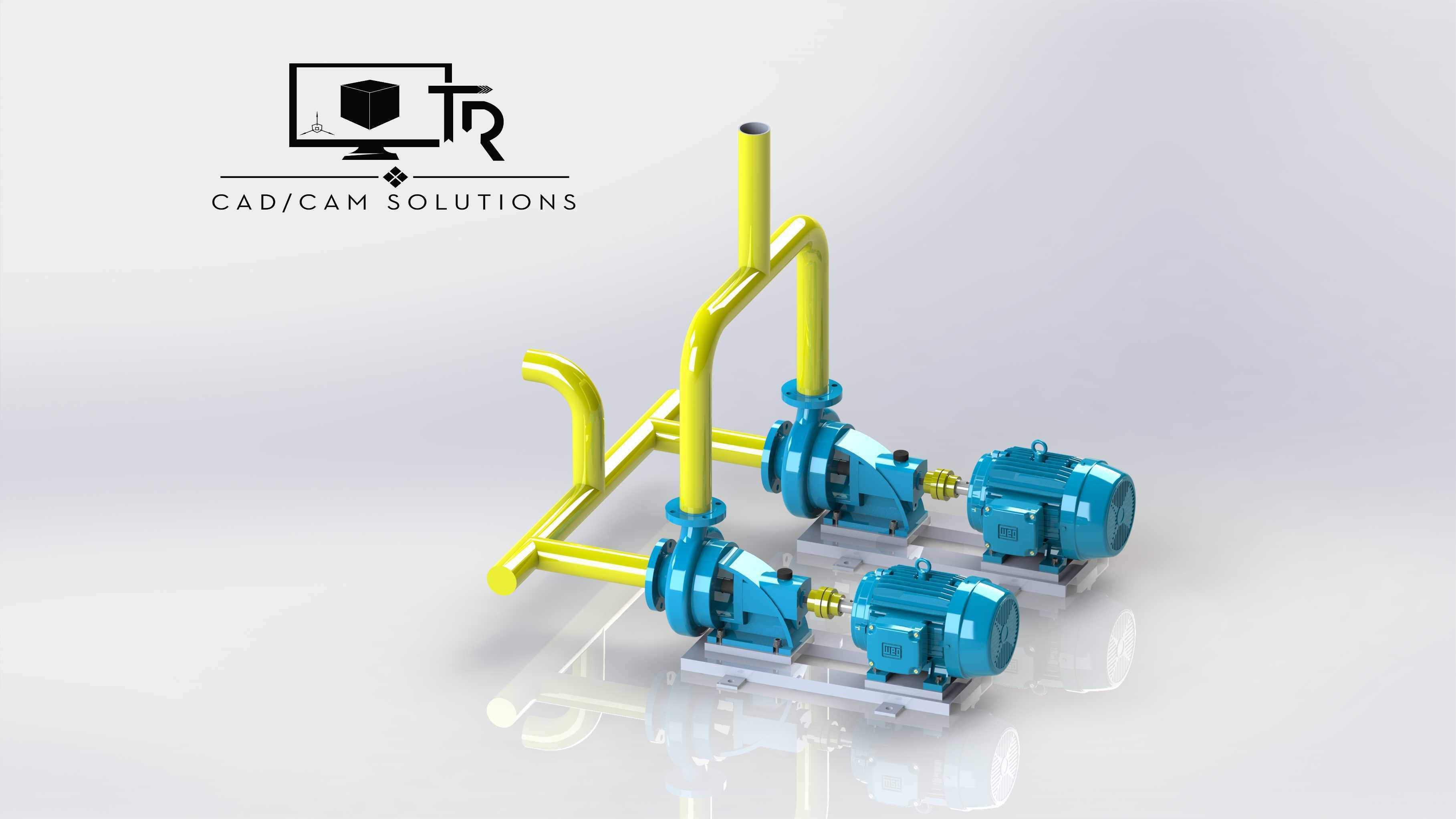

　　泵组的安装位置经过重心核算，两台泵对称布置在底座两侧，底座采用型钢焊接结构，预留有地脚螺栓安装孔，安装时可通过垫铁调整整体水平度，保证泵轴与电机轴的同轴度偏差控制在0.1mm以内，降低运行过程中的振动与轴封磨损。泵体与电机采用联轴器直连传动，传动效率高于皮带传动结构，联轴器位置预留有安全防护罩的安装位，现场投用前加装防护罩即可满足安全生产规范要求。管路的弯头全部采用大曲率半径冲压弯头，降低磷介质输送过程中的沿程阻力，尤其是含固体颗粒的粗磷介质输送时，大曲率弯头能减少介质对管壁的冲刷磨损，延长管路的使用寿命。

　　外形尺寸方面，整套撬装单元的宽度控制在1.2米以内，长度不超过2.2米，整体高度（含顶部管路最高点）为1.8米，适配化工车间常规的设备通道宽度与厂房层高要求，可直接通过标准宽度的车间门进行整体转运，无需拆分部件。安装边界上，泵组两侧预留不小于0.4米的检修空间，满足日常更换机械密封、轴承润滑等维护操作的空间需求；罐体接口位置与管路法兰的对接尺寸采用化工行业通用的PN16压力等级法兰标准，可直接与同压力等级的厂区工艺管线对接，无需额外配置转换接头。

　　功能设计上，整套装置的管路配置可实现双向输送，通过切换管路上的阀门状态，既可以将罐内存储的磷介质输送至下游反应设备，也可以将上游来料打入罐内暂存，无需额外配置反输管路。泵体的过流部件采用耐磷腐蚀的合金材质，适配磷介质的弱腐蚀特性，机械密封采用外冲洗结构，运行时可通过外接冲洗液对密封面进行冷却润滑，避免磷介质泄漏后接触空气发生自燃。管路上预留有压力检测、温度检测的仪表接口，用户可根据自身工艺需求加装压力表、温度传感器，实时监测输送过程中的介质参数，保证运行安全。

　　在细节处理上，所有管路的焊缝都采用满焊工艺，焊接完成后做水压试验，试验压力为工作压力的1.5倍，无渗漏后方可进入下一道工序；管路与泵体的连接位置采用弹性管垫，吸收泵组运行时产生的微幅振动，避免振动传递到罐体导致焊缝疲劳开裂。底座表面做防腐喷漆处理，适配化工车间潮湿、有腐蚀性气体的环境，延长整体设备的使用寿命。顶部的排空管延伸至安全高度，可将管路内的挥发气体引至安全区域排放，避免车间内可燃气体积聚。
