工业车间用空气循环送风设备结构设计

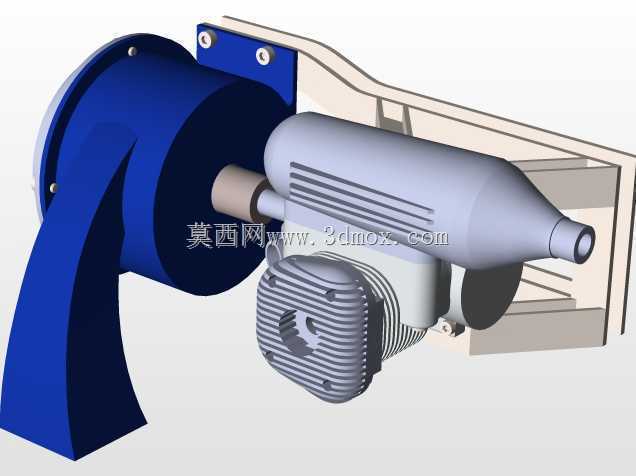

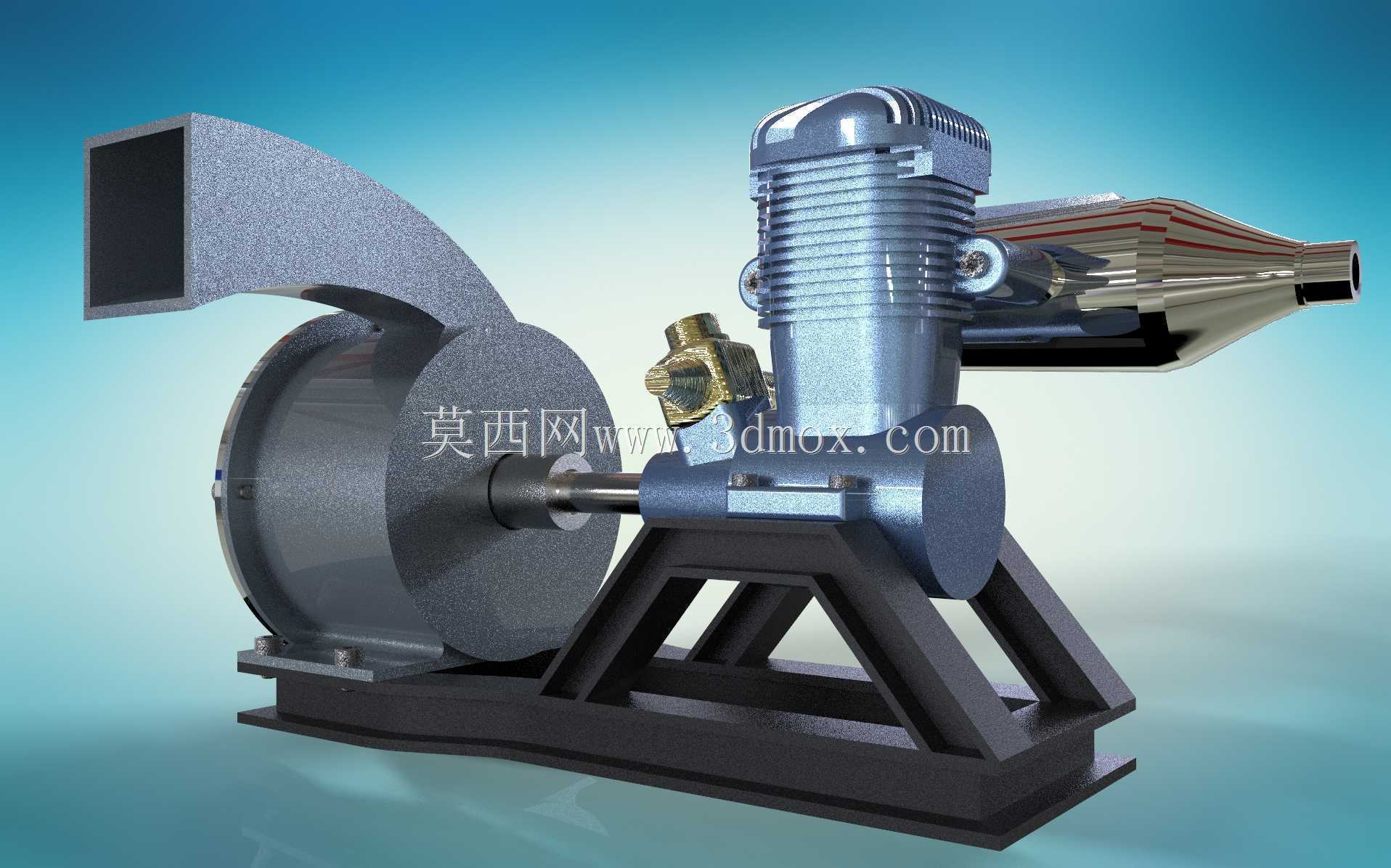

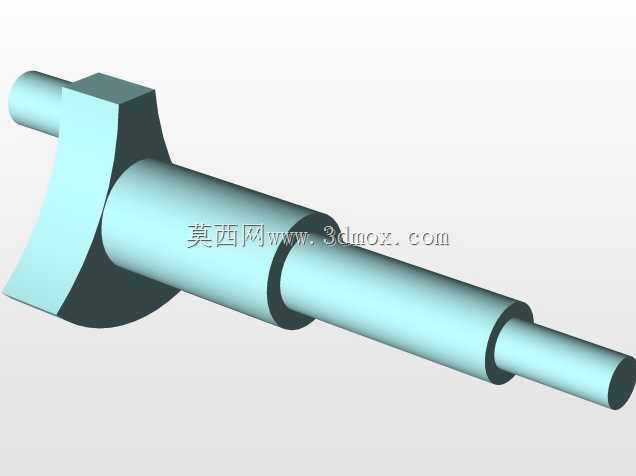

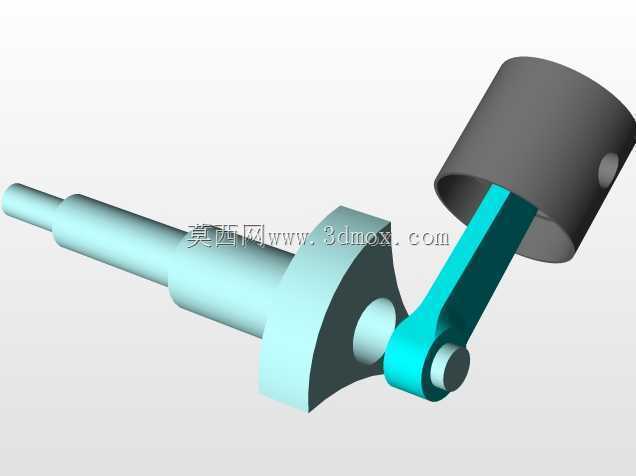

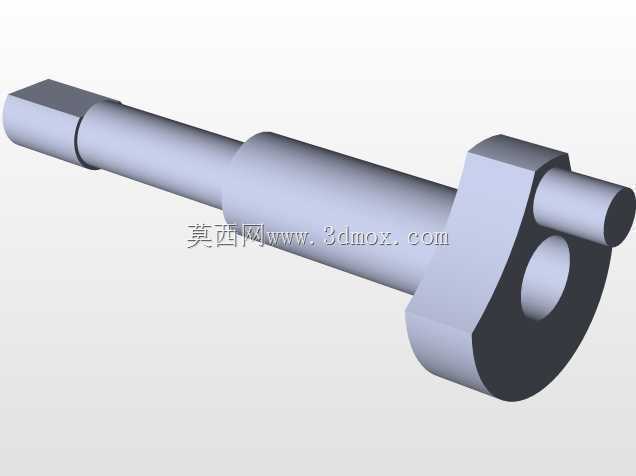

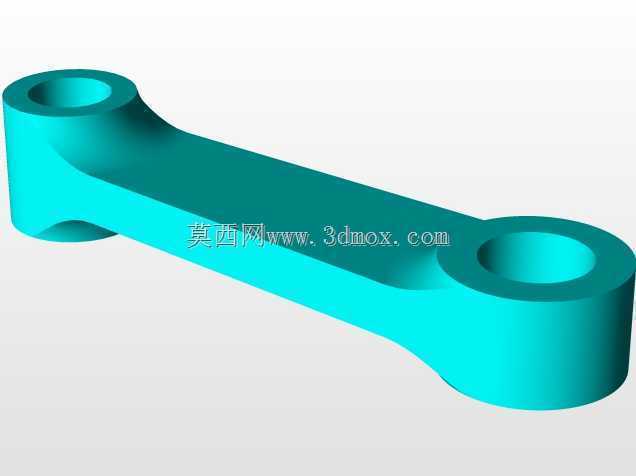

　　这套空气循环设备的三维结构，核心面向封闭工业车间、小型仓储空间的空气扰动循环场景设计，区别于普通民用换气扇，其结构设计优先考虑长时间连续运行的稳定性，以及工业环境下的安装适配性。从结构组成来看，整套设备分为离心风筒组件、动力驱动单元、支撑机架三个核心模块，风筒采用方形进风口搭配蜗壳式流道设计，进风口法兰边预留了标准螺栓安装孔位，可直接对接车间通风管道或者加装防护滤网，蜗壳流道的曲面曲率经过反复校核，能在叶轮高速旋转时最大限度降低风阻，减少气流紊流带来的振动与噪音。动力单元采用单缸往复式动力结构，缸体外部设计了密集的散热鳍片，无需额外加装冷却风扇即可满足连续运行的散热需求，动力输出轴通过联轴器直接与风筒内的叶轮连接，

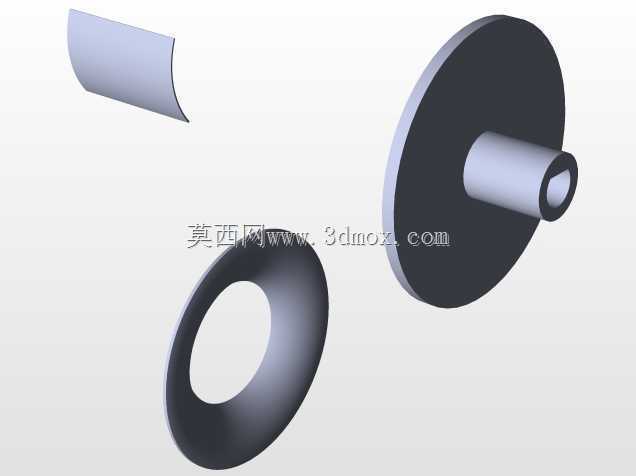

　　省去了皮带传动或者齿轮减速的中间环节，既减少了传动损耗，也降低了后期维护的工作量，输出轴与蜗壳壳体的接触位置设置了双重密封结构，内置耐磨轴套与防尘密封圈，可阻挡车间内的粉尘进入动力腔室，避免磨粒磨损影响设备使用寿命。支撑机架采用型钢焊接式三角支撑结构，底部的安装底板预留了四个长条形调节孔，可适配不同间距的地脚螺栓安装需求，安装时可根据现场地面的平整度微调设备水平度，机架的支撑腿角度经过力学仿真校核，在设备满负荷运行产生振动时，可将振动应力均匀分散到底部安装面，避免出现应力集中导致的机架焊缝开裂问题。从安装边界尺寸来看，整套设备的风筒出风口朝向可根据现场管路走向调整，动力单元的检修侧预留了不小于300mm的操作空间，

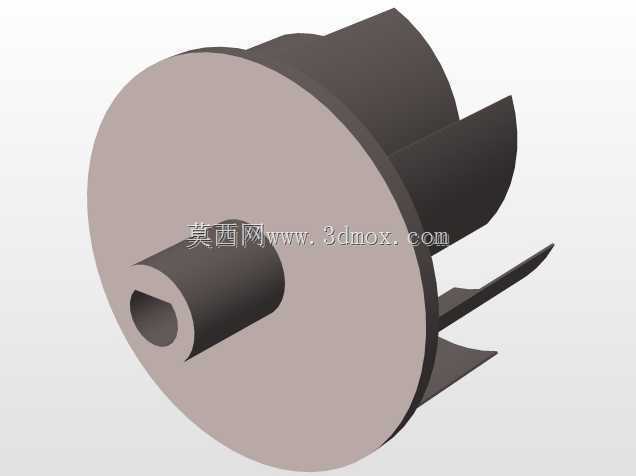

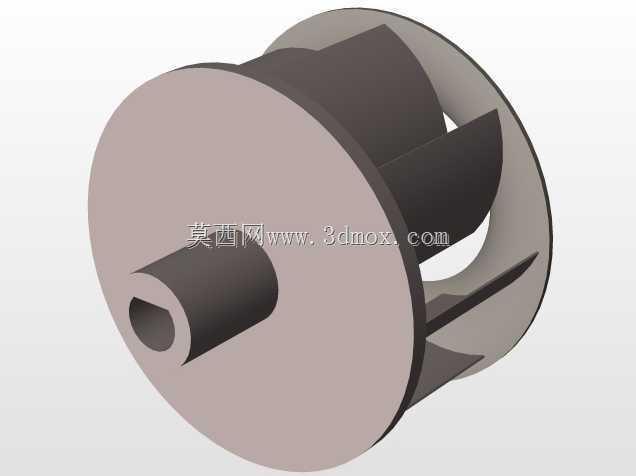

　　方便后期更换密封件、清理散热鳍片积尘，设备整体重心落在支撑机架的几何中心范围内，吊装或者落地安装时都无需额外加装配重块。在实际应用中，这类设备可单独使用完成车间内的空气内循环，避免车间内出现局部温度过高或者有害气体积聚的死角，也可多台组网配合新风系统使用，通过合理的点位布置，让整个空间内的气流形成有序循环，提升新风置换的效率。设计过程中针对叶轮的动平衡做了专项优化，叶轮叶片采用后倾式设计，运行时的轴向力可通过动力单元的内置轴承抵消，无需额外加装止推结构，风筒与动力单元的连接位置设置了橡胶减震垫，可阻断振动向机架以及安装基础传递，降低设备运行时的共振噪音。不同于普通民用通风设备，这套结构的所有外露紧固件都采用防锈材质，可适应多粉尘、一定湿度的工业环境，日常维护仅需定期清理进风口滤网、检查密封件磨损情况即可，无需复杂的拆解保养。
