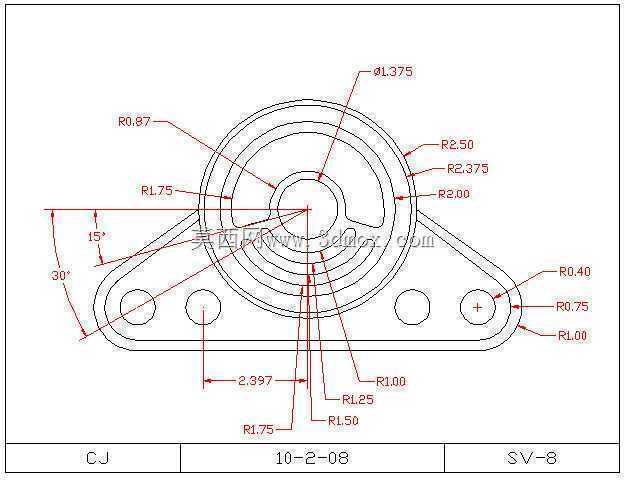

带安装耳座的同轴环形机械构件设计

　　这类带双侧安装耳座的同轴环形构件，常作为小型传动系统的中间支撑基座使用，在轻工输送设备、小型自动化执行机构、桌面级工装夹具的动力传递路径中承担定位与载荷传递作用。构件核心为多层同轴环形结构，中心通孔用于穿装传动轴或定位芯轴，不同直径的环形台阶分别适配轴承外圈安装、密封件嵌装、端盖贴合定位的需求，各环段的半径尺寸经过公差匹配设计，可保证装配后同轴度控制在0.02mm以内，避免轴系运转时出现偏磨、卡滞问题。

　　从结构布局来看，环形主体向两侧延伸出对称的安装耳座，耳座上预留的通孔用于穿装紧固螺栓，可将整个构件固定在设备的安装基板上。耳座与环形主体的衔接处设计了多段过渡圆角，从R0.75到R1.75不等的圆角参数，是根据有限元应力分析结果优化而来，可有效消除应力集中点，避免设备运行过程中受交变载荷作用时出现衔接处开裂的问题。耳座上的安装孔位置经过尺寸链校核，中心距2.397的尺寸公差控制在±0.01mm，可保证与基板上的预装螺孔精准对位，降低现场装配的调整难度。

　　构件上标注的15°、30°角度参数，对应耳座相对中心轴线的倾斜角度，这个角度设计是根据设备内部的安装空间边界确定的，可避开周边的管线、相邻传动件的运动路径，避免出现装配干涉。环形主体外侧的R2.00、R2.25、R2.50等多段圆弧，分别对应不同功能的配合面：最外侧的大圆弧用于适配外壳的内壁定位，中间段圆弧用于安装弹性挡圈实现轴承的轴向限位，内侧靠近中心的圆弧则是密封件的贴合面，表面粗糙度要求达到Ra1.6，可保证密封件压缩量均匀，避免出现润滑油渗漏问题。

　　在实际应用场景中，这类构件多安装在小型皮带输送线的驱动端、自动拧螺丝机的主轴支撑位、桌面型点胶设备的传动基座位置，承受的径向载荷在500N以内，轴向载荷不超过150N，适配的轴径对应中心孔Φ1.375的尺寸，可匹配标准微型深沟球轴承的安装尺寸。设计过程中优先考虑了加工工艺性，所有轮廓均为圆弧与直线段衔接，无复杂曲面，可直接通过数控铣床一次装夹完成外形加工，耳座上的安装孔可直接钻孔攻丝，无需额外的特殊工序，单件加工周期可控制在15分钟以内，适合批量生产。

　　构件的整体外轮廓边界控制在横向跨距覆盖双侧耳座、纵向高度不超过环形主体直径的1.2倍，安装时所需的操作空间仅需在耳座外侧预留10mm的扳手操作空间即可，可适配紧凑化的设备内部布局。各圆角与角度的匹配设计，既保证了结构强度，又尽可能缩减了不必要的结构冗余，整体重量较同载荷等级的方形支座降低30%左右，符合小型自动化设备轻量化的设计趋势。在装配逻辑上，该构件可先预装轴承与密封件，形成独立的支撑组件后再整体安装到设备上，可大幅提升设备总装的效率，也便于后期维护时整体更换支撑组件，减少设备停机维护的时间。
