异形镂空连接支架机械结构设计

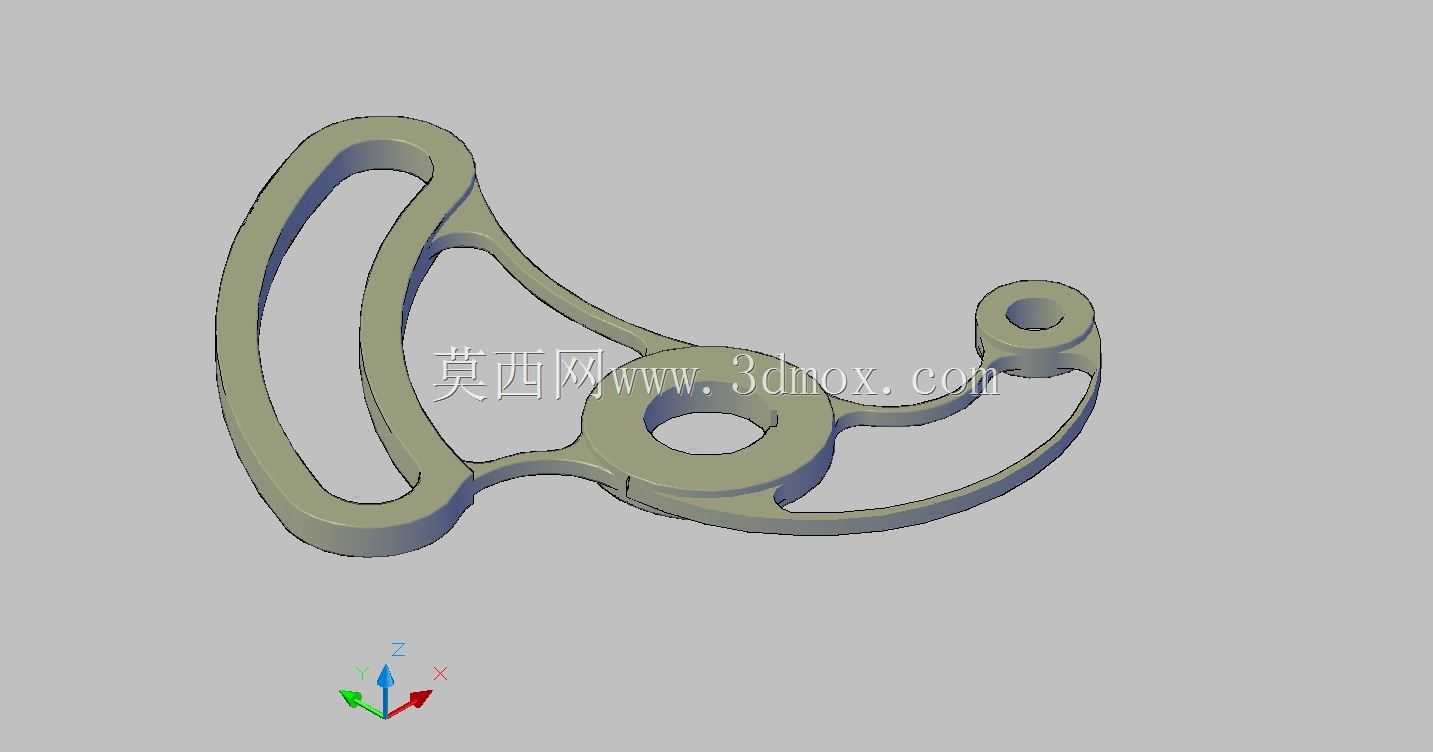

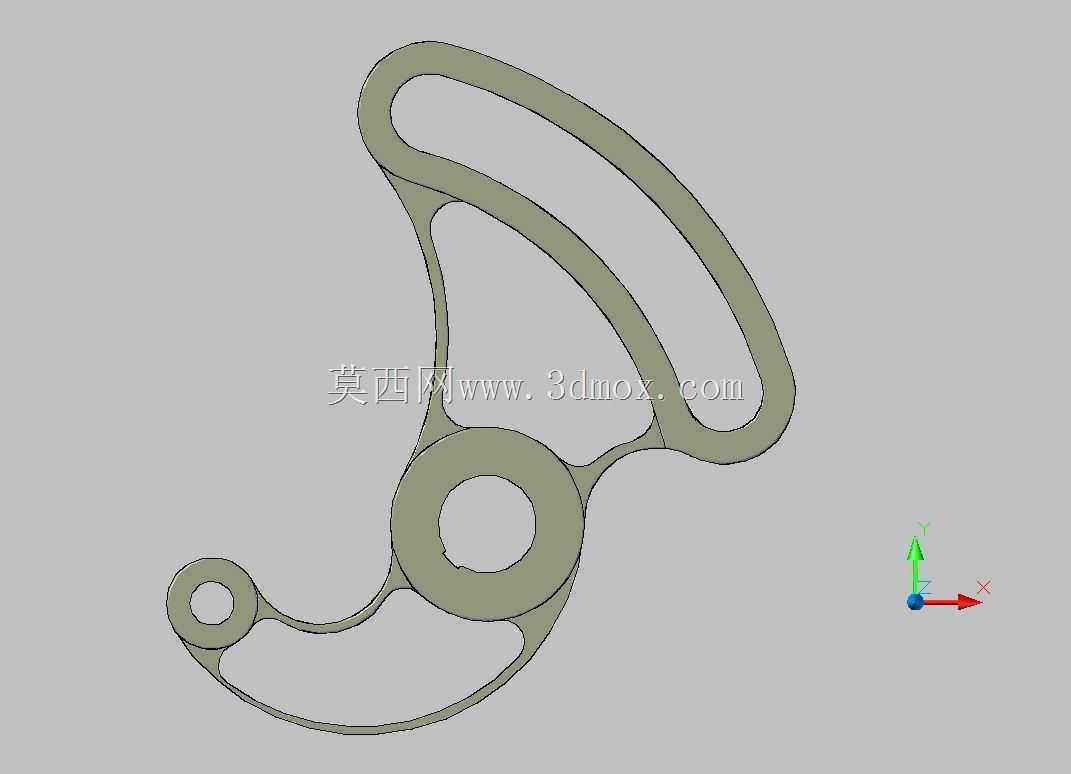

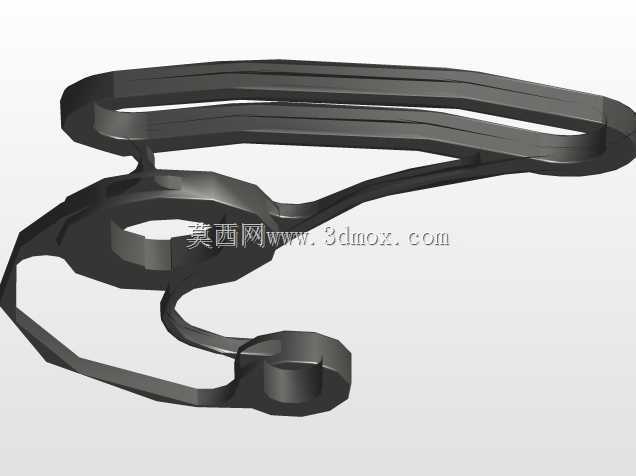

　　该异形镂空连接支架多用于中小载荷的机械传动链路中，常见于轻工自动化输送线的张紧调节端、小型纺织机械的导纱摆臂支撑位，也可适配户外休闲骑行装备的变速传动连接节点，核心作用是在多组运动构件之间建立稳定的铰接支撑关系，同时兼顾传动过程中的位置限位与载荷分散传递。从结构功能上看，构件一端的大尺寸环形封闭结构为铰接安装位，可配套自润滑衬套或深沟球轴承实现与固定轴座的转动连接，环形结构的闭合式轮廓能有效承受径向交变载荷，避免长期摆动过程中出现开口结构的应力扩张变形；中部的多道镂空筋条并非单纯的减重设计，筋条的走向完全贴合载荷传递路径，将环形端承受的摆动载荷均匀分流至另一端的双孔安装位，同时镂空区域可预留传动线缆、柔性管线的穿行空间，

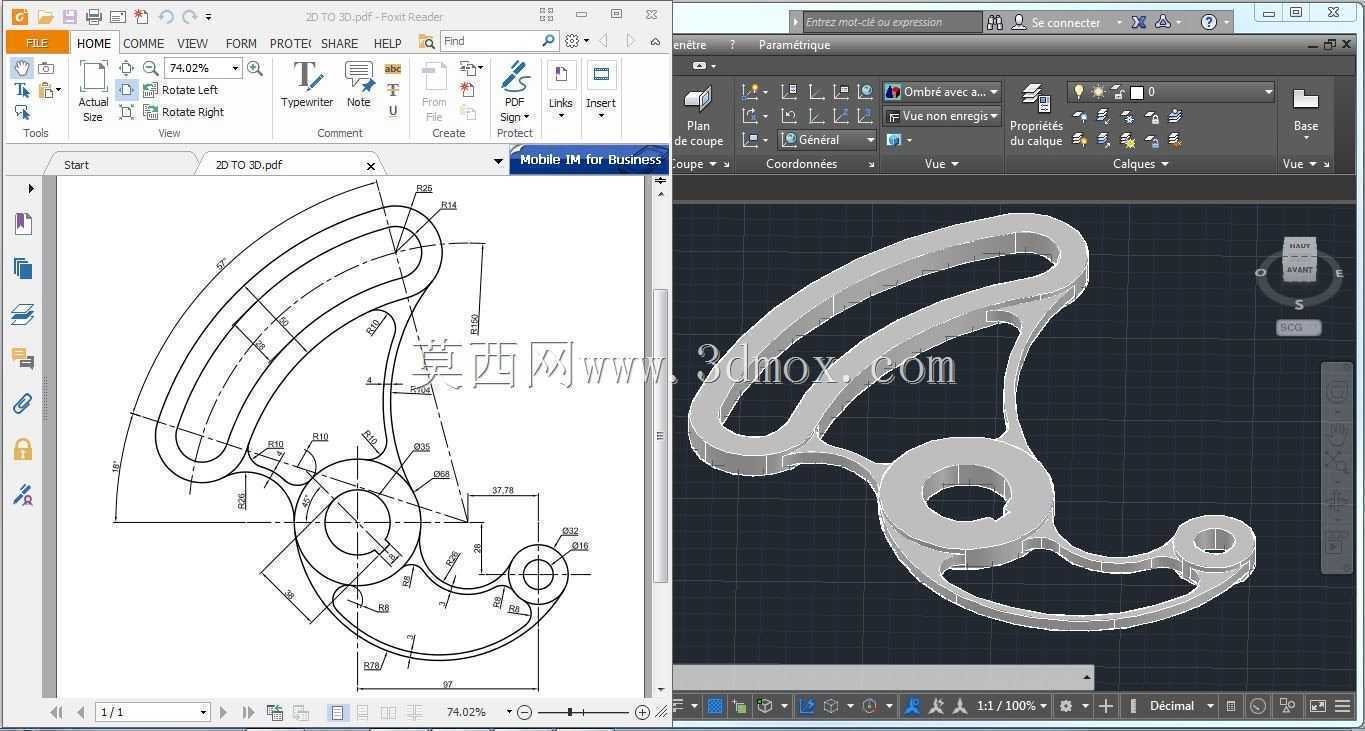

　　避免设备运行过程中管线与运动构件发生剐蹭磨损。另一端的带凸台圆柱孔为功能件安装位，凸台结构可增加孔位的轴向接触长度，提升配套销轴或紧固件的连接刚度，孔位旁延伸的弧形限位边可在构件摆动至极限位置时与相邻固定件形成软接触，避免刚性碰撞产生的噪音与结构损伤。设计过程中首先确定两端安装位的中心距作为核心尺寸基准，环形端的内孔直径需匹配常用的铰接轴径范围，安装孔位的同轴度公差控制在0.02mm以内，避免铰接转动时出现卡滞；中部筋条的厚度根据额定载荷下的有限元分析结果调整，在保证应力集中区域圆角过渡不小于R2的前提下，尽可能削减非承载区域的材料厚度，整体构件的重量相较于同载荷等级的实心支架可降低40%左右。安装边界方面，

　　构件摆动平面内的最大外轮廓需预留至少5mm的安全间隙，避免与周边的传动轮、张紧弹簧等构件发生运动干涉，环形安装位的轴向宽度需匹配对应轴座的安装间距，端部凸台的突出高度需保证配套紧固件安装后不会突出于构件表面，防止运动过程中勾挂周边管线或操作人员衣物。构件的材质适配范围较广，采用玻纤增强尼龙注塑成型时可用于低载荷、有降噪需求的轻工设备场景，采用铝合金压铸成型时可适配中等载荷、有轻量化要求的户外装备场景，采用45号钢精铸后做表面发黑处理时，可用于载荷较大、工况存在少量粉尘的工业传动场景，不同材质下的筋条厚度可根据材料屈服强度做对应比例调整，无需改动整体轮廓结构即可满足不同场景的使用需求。
