多孔异形机械连接安装固定法兰板

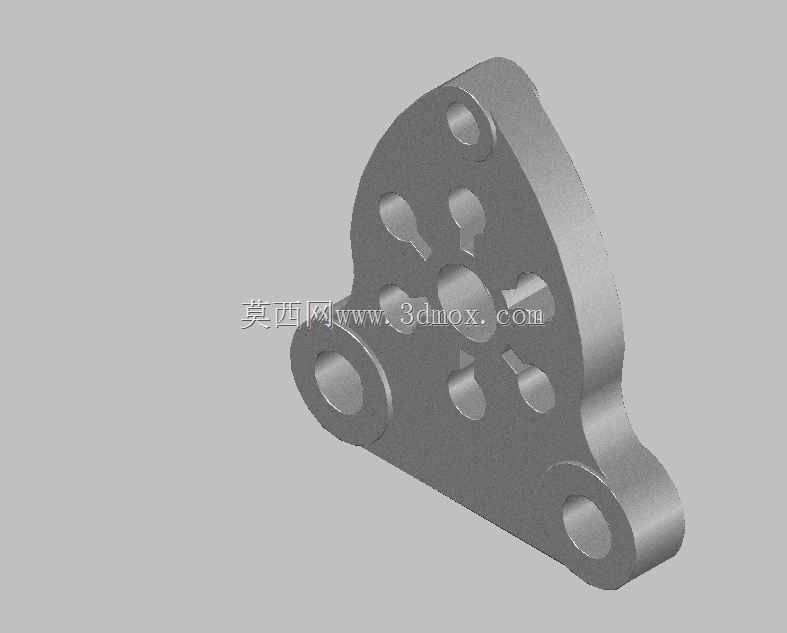

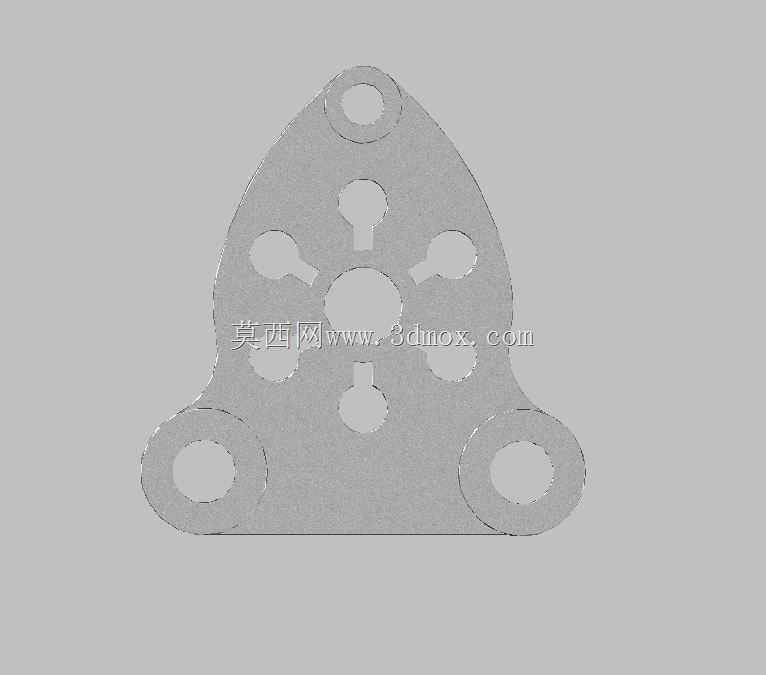

　　这类异形多孔安装板在轻工自动化输送线、小型液压动力单元的阀组集成、台式加工设备的辅助定位模块中都有广泛适配场景，核心作用是作为跨部件的连接承载基体，实现不同功能组件之间的位置固定与载荷传递。从结构设计逻辑来看，整个零件采用一体化铣削成型思路，主体轮廓根据安装空间的避让需求做了非对称异形设计，没有采用常规的圆形或方形法兰结构，三个带沉孔的安装耳位分别延伸至三个不同方向，对应安装面上三个呈三角形分布的固定点位，三角形的点位布局能够在最小的安装投影面积下获得最优的抗倾覆稳定性，避免设备运行过程中因振动出现连接松动。零件中心位置设置了大直径的中心通孔，孔周均匀分布六个花瓣状的镂空减重结构，这类镂空并非单纯为了减少材料用量，

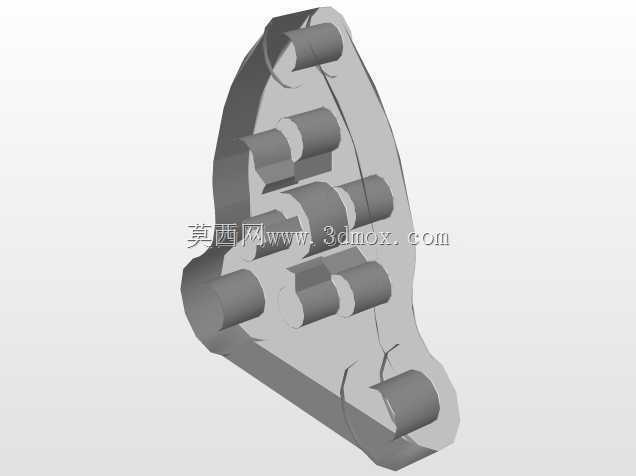

　　更重要的是在装配过程中可以作为操作避让空间，方便内六角扳手穿过板件对中心孔后侧的紧固件进行操作，同时镂空结构能够阻断零件不同区域的热传导路径，当一侧连接的部件存在局部温升时，热量不会通过整块板材快速传导至另一侧的精密元件上，降低热变形对装配精度的影响。中心孔周边还分布了多个不同直径的小孔，这些小孔分别对应不同规格的定位销、小型紧固件的安装需求，其中两个直径稍大的光孔用于穿装圆柱定位销，实现板件与安装基座之间的精准定位，消除装配过程中的位置累计误差，其余小孔为螺纹底孔预留位置，可根据实际搭载的元件类型灵活加工对应规格的内螺纹，无需额外制作转接板。零件的厚度方向做了等强度设计，三个安装耳位的厚度与主体区域保持一致，

　　耳位与主体连接的位置做了大圆角过渡处理，避免应力集中导致的零件断裂，在承受侧向载荷时，圆角过渡区域的应力分布相比直角连接能够降低40%以上，大幅提升零件的疲劳寿命。安装边界方面，三个安装耳的中心距根据常用的小型设备安装孔位标准做了适配，能够直接匹配市面主流的40系列、50系列铝型材安装面，也可以直接固定在铸铁平台的T型槽对应位置，不需要额外加工转接衬板。零件的所有安装孔都做了沉孔处理，紧固件安装后头部不会突出零件表面，保证板件另一侧的安装面保持完全平整，搭载的元件可以实现面接触贴合，避免因紧固件突出导致的元件安装倾斜、受力不均问题。在实际选型应用中，这类零件适合用于载荷不超过500N的静态连接场景，

　　或者振动加速度不超过5g的中低速运动部件连接，不适合作为重载冲击载荷下的主承载结构。设计过程中需要注意，中心镂空结构的筋条宽度不能小于3mm，否则在铣削加工过程中容易出现振刀导致表面粗糙度不达标，同时筋条过窄也会降低零件整体的抗扭刚度，当板件承受扭矩载荷时容易出现筋条变形。三个安装耳的外边缘到安装孔中心的距离要保持在孔径的1.5倍以上，保证安装孔周边有足够的材料强度，避免锁紧紧固件时出现孔边开裂的问题。零件的两个大平面都需要做铣平加工，平面度控制在0.05mm以内，保证装配时两个贴合面之间没有间隙，避免连接后出现位置偏移。对于有防腐需求的应用场景，可以在零件表面做阳极氧化或者镀锌处理，不会影响零件的装配尺寸精度，因为表面处理层的厚度可以控制在0.01mm以内，完全在常规机械装配的公差允许范围内。
