法兰式轴承箱安装端结构三维设计

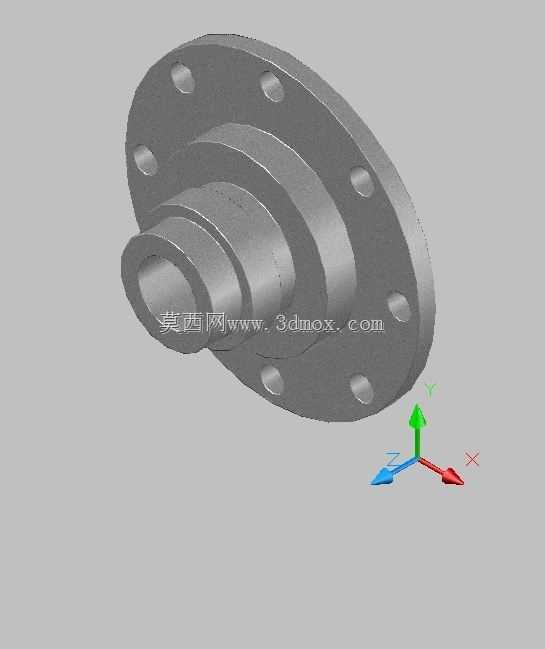

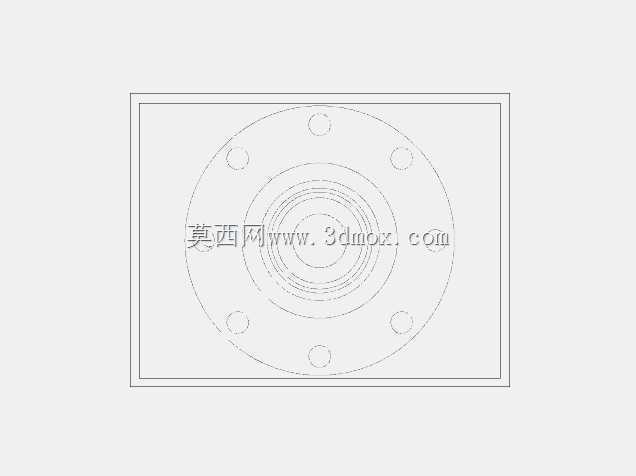

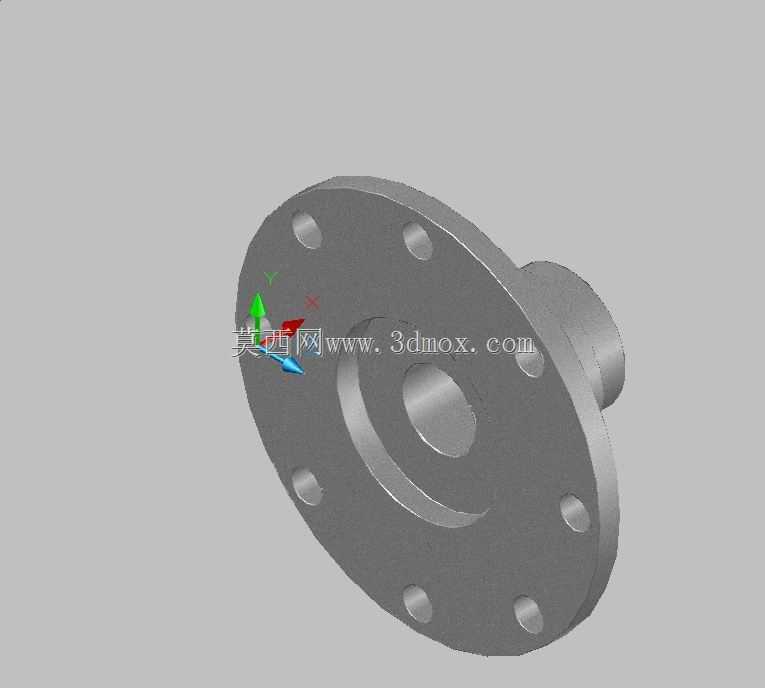

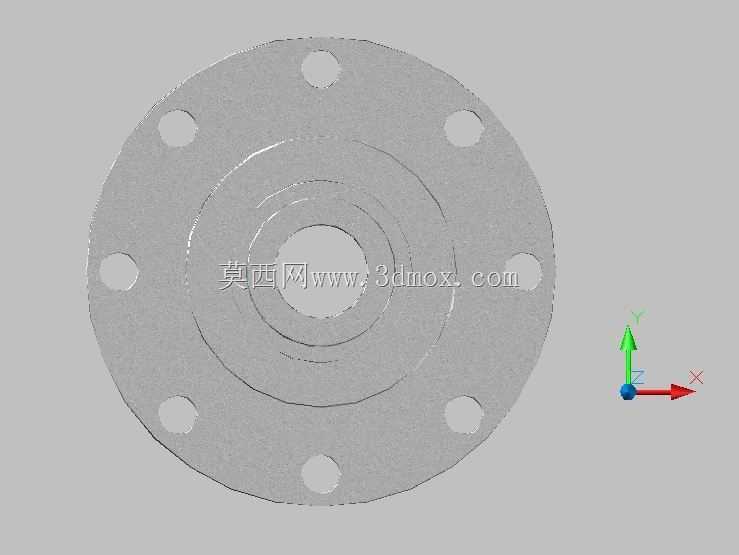

　　在重载传动设备的布局中，轴承箱是承担轴系径向、轴向载荷，同时为轴承提供密封润滑腔体的核心承载部件，这款法兰式安装的轴承箱结构，常见于矿山输送辊道、冶金设备轧机辅传动、风机主轴支撑端等需要端装固定的场景，区别于剖分式轴承座的侧装形式，这种整体法兰式结构的刚性更强，能承受更高的冲击载荷，同时安装时不需要预留侧面拆装空间，适合安装面在设备立板外侧的布局场景。从结构设计逻辑来看，整个箱体采用一体化铸造成型后加工的思路，主体为圆筒形腔体，内部的阶梯孔分别对应轴承外圈的定位台肩、密封件的安装槽位，前端的圆形法兰盘上均匀布置6个安装通孔，用于穿装螺栓将箱体整体固定在设备的墙板上，法兰端面加工有密封止口，安装时可以嵌入墙板的定位凹槽，

　　保证箱体轴线与墙板安装面的垂直度，避免轴系运转时出现偏载。腔体内部的尺寸设计需要匹配对应型号的调心滚子轴承或者深沟球轴承的外圈配合公差，通常轴承外圈与箱体孔采用H7/js6的过渡配合，既保证轴承运转时不会出现外圈蠕变，又能在检修时顺利拆出轴承；腔体靠近法兰端的位置预留有润滑脂注入通道的加工余量，部分工况下也可以在腔体上开设油位观察孔，适配稀油润滑的使用场景。后端的端盖安装位同样设置有止口，用于安装闷盖或者透盖，透盖结构需要根据输出轴的直径加工轴孔，同时预留油封的安装槽，防止腔体内部的润滑脂泄漏，同时阻挡外部的粉尘、切削液进入轴承腔体。安装边界方面，法兰盘的外径尺寸需要满足螺栓安装的扳手空间要求，

　　6个安装孔的分度圆直径要和设备墙板上的预装孔位完全匹配，箱体的轴向总长度要保证轴承装入后，轴系的轴向定位尺寸符合传动链的布局要求，不会出现轴端和端盖干涉的情况；法兰端面的平面度公差需要控制在0.02mm以内，避免安装后箱体出现倾斜，导致轴承承受额外的倾覆力矩。在实际选型应用中，这种结构的轴承箱适合轴系转速中等、径向载荷较大的工况，比如带式输送机的改向滚筒支撑端，因为滚筒的径向载荷直接通过轴承传递到箱体上，整体式的法兰结构能把载荷均匀分散到整个安装墙板上，不会出现局部应力集中的问题；另外在小型风机的主轴支撑上，这种结构也能简化设备的墙板加工，只需要在墙板上加工一个和箱体止口匹配的圆孔，周围钻6个螺纹孔就可以完成安装，

　　不需要额外加工轴承座的安装定位面。设计建模的时候需要注意，法兰上的安装孔要做倒角处理，避免螺栓穿装时刮伤螺纹，腔体内部的台肩处要做退刀槽，方便机加工时刀具退出，同时所有的棱边都要做倒钝处理，避免安装时划伤操作人员；另外在腔体的最低位置可以预留一个泄油孔的位置，方便更换润滑脂时排出旧的废脂，这个细节在很多重载工况的设计中很容易被忽略，长期运转后废脂堆积在腔体底部，会导致新注入的润滑脂无法到达轴承滚动体位置，造成轴承过早磨损。和普通的立式轴承座相比，这种法兰式轴承箱的密封性能更好，因为整个腔体是封闭结构，只有轴伸端和法兰安装面两个密封面，在粉尘较大的选矿、建材生产场景中，能有效减少外部杂质进入轴承的概率，延长轴承的维护周期；同时整体式的结构在装配时不需要调整轴承座的同轴度，只要法兰止口和墙板定位准确，两个支撑端的同轴度很容易保证，能减少现场安装的调试工作量。建模过程中，法兰上的螺栓孔采用圆周阵列的方式生成，保证孔位的分度精度，腔体内部的阶梯孔采用同轴回转特征生成，保证各个台肩的同轴度公差，端盖安装位的止口尺寸要和标准端盖的尺寸匹配，方便后期采购标准配件替换，不需要单独定制端盖。
