多圆弧连接异形传动连接板结构设计

　　这类多圆弧平滑连接的异形板件，在轻工输送设备、小型自动化装配线的连杆传动组里应用十分广泛，作为传动链路里的中间连接构件，它需要同时对接三个不同轴径的铰接点位，把驱动端的回转动力拆分传递到两个执行端，完成预设的轨迹联动动作。从结构设计逻辑来看，整个轮廓没有突兀的直角拐点，所有外轮廓衔接处全部采用相切圆弧过渡，一方面是为了避免板材在冲压加工或者激光切割下料时，尖角位置产生应力集中，导致后续受交变载荷时出现裂纹扩展，另一方面也能减少构件运行过程中与周边相邻零件的剐蹭风险，毕竟这类传动板在设备运行时是做平面摆动动作，外轮廓的运动包络如果存在尖锐凸起，很容易刮蹭到设备的护罩或者布线管线。

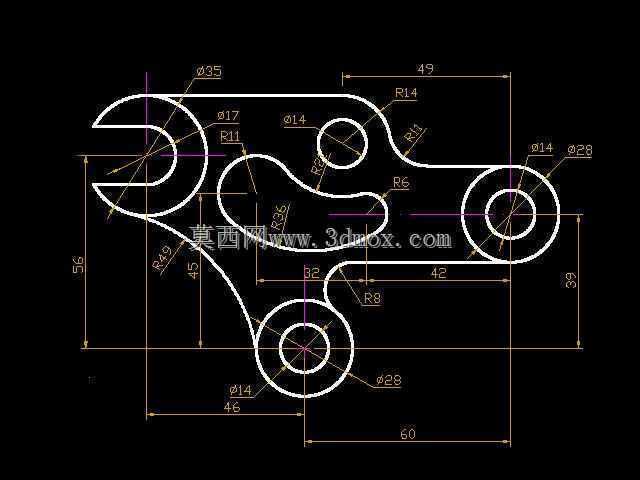

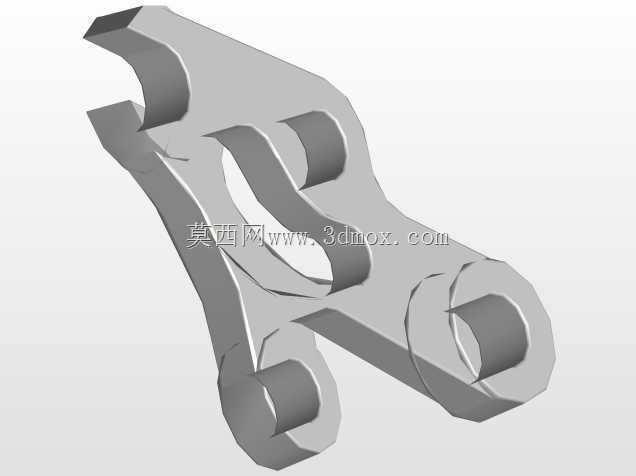

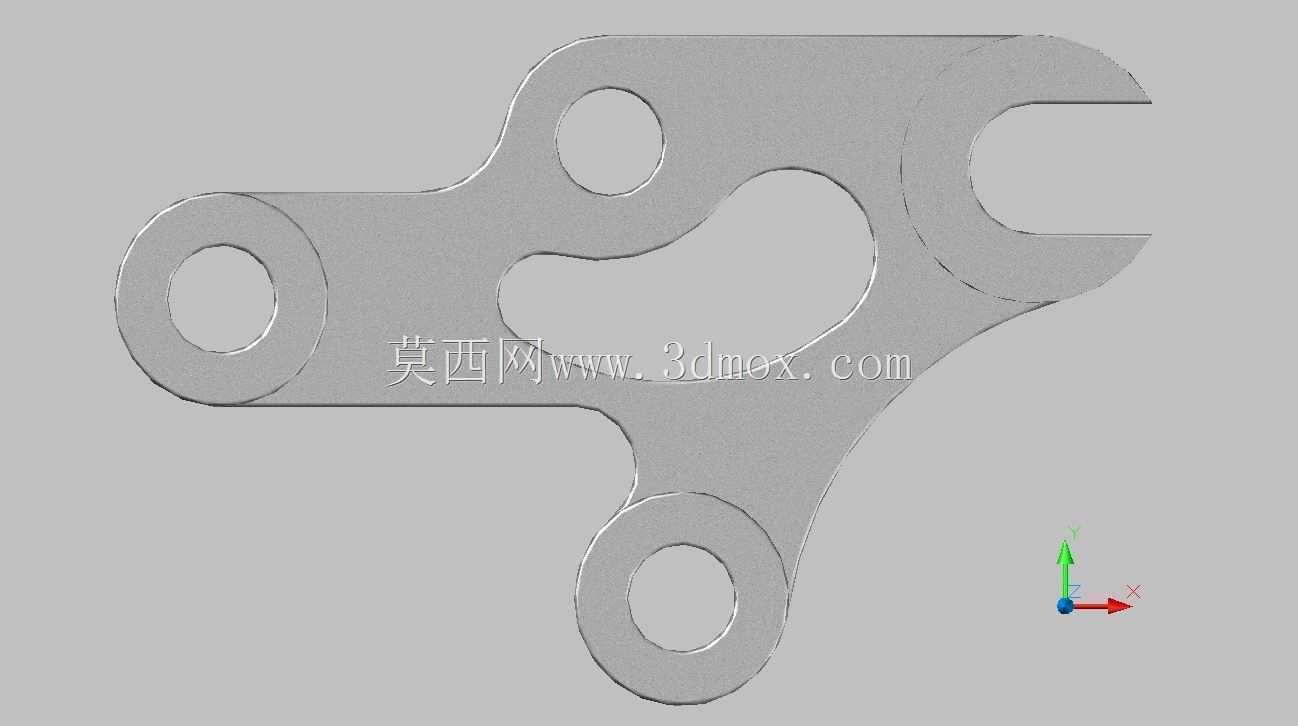

　　三个铰接安装孔的位置精度是整个零件设计的核心，从标注的尺寸链来看，三个孔的中心距分别做了明确的线性尺寸约束，其中最大的铰接孔位于轮廓左上位置，适配直径35的铰接销轴，承担主要的载荷传递，孔内预留的17直径内凹结构是用来镶嵌含油轴套的，减少铰接转动时的磨损量，不需要频繁加注润滑脂就能满足长周期运行的耐磨需求；右下侧的两个铰接孔分别对应直径28和28的安装轴径，其中靠上的孔位中心距离主孔中心的水平投影尺寸为49，垂直方向的位置通过R14的外圆弧做定位约束，靠下的孔位中心距离主孔的水平投影尺寸为60，垂直方向通过R9的过渡圆弧和中间的连接筋做衔接。

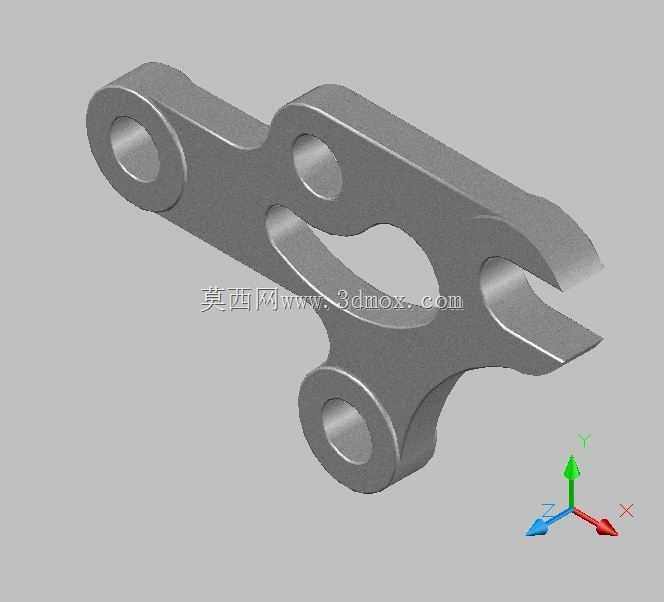

　　整个板件的外轮廓圆弧做了分级匹配，大曲率的R49圆弧用来做主孔外侧的轮廓包裹，保证主孔周边的板材强度足够，不会因为铰接受力出现孔位变形；中间连接区域的R11、R6圆弧用来做两个传动臂之间的平滑过渡，既控制了连接臂的宽度在合理范围内，避免整体重量过大增加驱动端的负载，又保证了连接位置的截面强度，不会在传递扭矩时出现断裂。从安装边界来看，整个零件的最大外轮廓水平方向总长度控制在60单位范围内，垂直方向总高度控制在56单位范围内，安装时只需要保证三个铰接孔的同轴度误差在0.02mm以内，就能避免传动过程中出现卡滞问题。

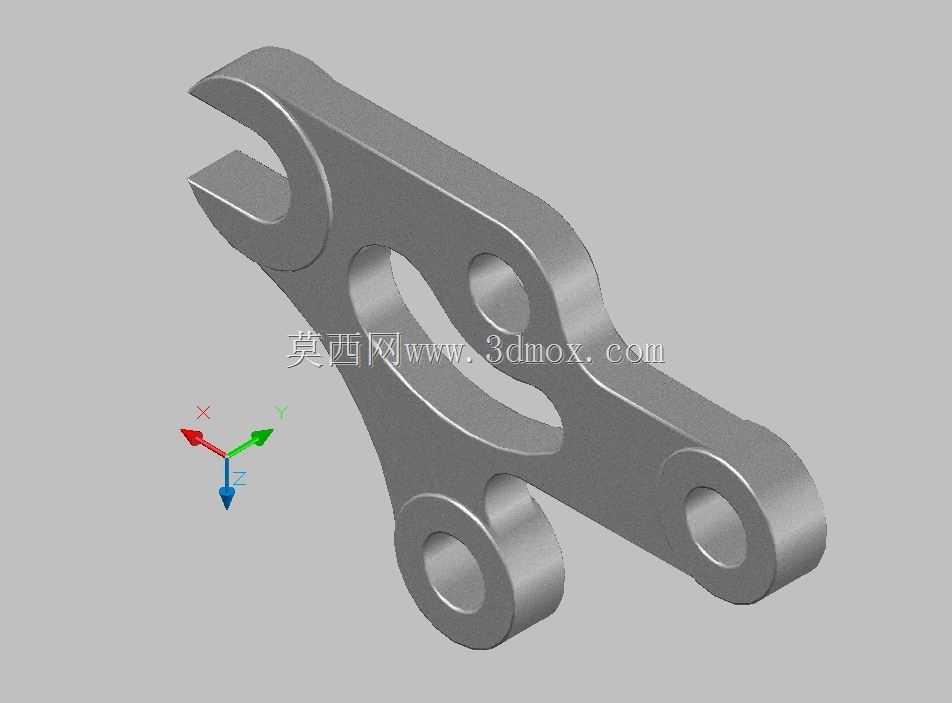

　　设计时特意把三个孔的周边都做了加宽处理，孔边缘到外轮廓的最小壁厚不小于5单位，即使是在承受峰值冲击载荷的工况下，孔位周边也不会出现开裂失效。中间的连接臂截面采用等强度设计思路，从主孔位置到两个从动孔位置的臂宽逐渐收窄，匹配不同位置的受力大小，靠近主孔的位置受力最大，臂宽对应做的更宽，靠近从动孔的位置受力更小，臂宽适当收窄，在保证结构强度的前提下尽可能减少材料消耗，降低零件的整体重量。所有圆弧的相切约束都经过反复校验，不存在轮廓断点或者相交的问题，不管是采用激光切割下料还是数控铣削加工，都能直接导入轮廓代码完成加工，不需要二次修整轮廓。这类板件通常采用45号钢板材加工，加工完成后做表面发黑处理，提升防锈能力，适合在常温干燥的车间环境下长期运行，作为传动机构的核心连接构件，它的轮廓精度直接影响整个传动组的运行轨迹精度，所以尺寸标注时所有的定位尺寸都从统一的基准出发，避免累积误差影响最终的装配效果。
