三销轴式连接支架结构设计

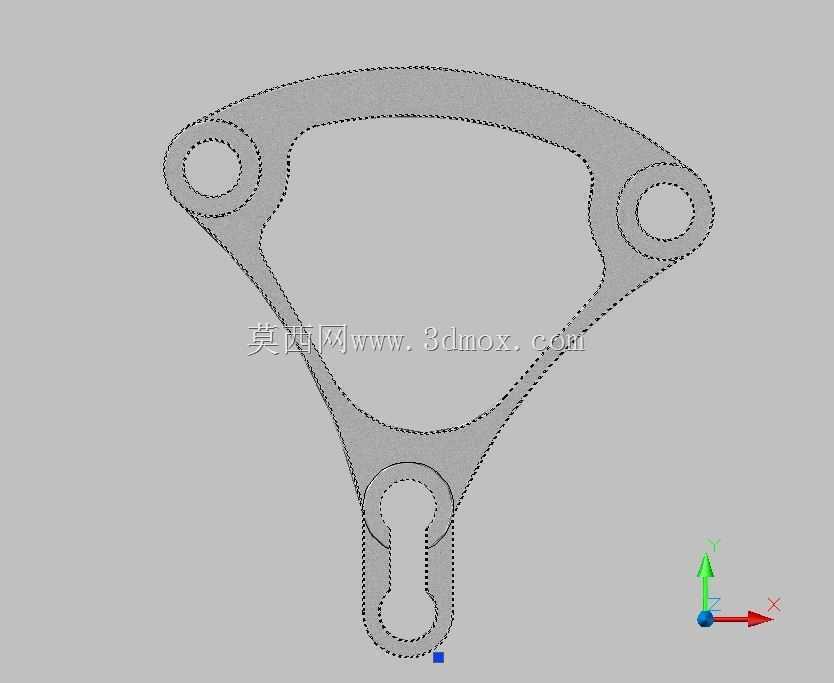

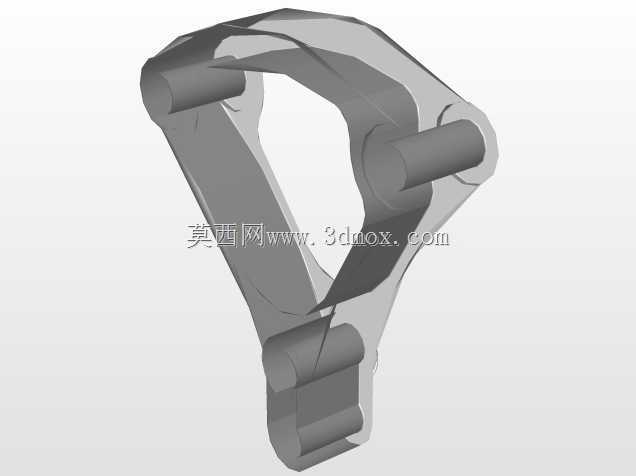

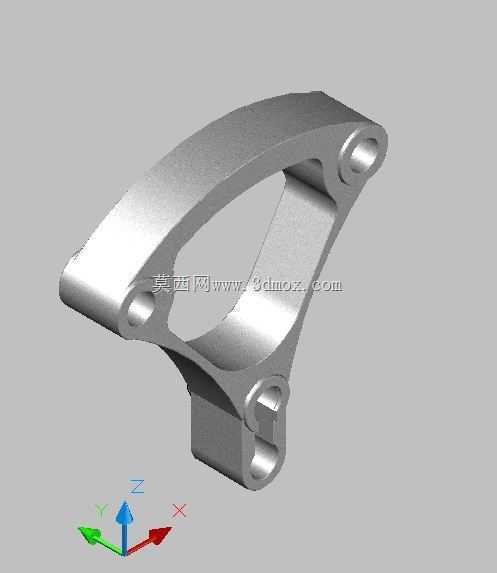

　　这类三销轴式连接支架，常见于需要多自由度铰接的传动与支撑场景，比如工程机械的连杆机构、农用机械的悬挂连接部位、工业设备的活动支撑端，核心作用是实现三个不同方向的铰接点位联动，在部件做相对摆动、转动时传递载荷同时约束非必要的位移自由度。从结构形态来看，主体采用一体化的框式镂空构型，三个销轴安装位呈三角分布，其中两个销轴位同轴度要求较高，用于和固定端支座铰接，第三个销轴位为活动端连接点，对接执行端的连杆或者摇臂，这种布局能让支架在承受交变载荷时，将受力分散到三个连接点位，避免单点应力集中导致的结构失效。

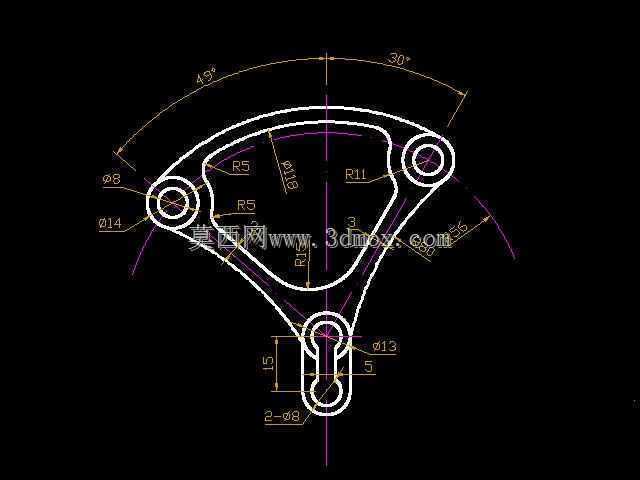

　　设计阶段首先要明确安装边界的约束条件，两个固定端销轴的中心距是核心安装尺寸，直接决定了支架的摆动行程范围，活动端销轴的中心到固定端销轴轴线的垂直距离，决定了力臂长度，直接关联整个机构的传力比，建模时需要先锁定这几个关键尺寸的公差带，固定端销轴孔的同轴度公差要控制在0.02mm以内，避免安装后出现卡滞、别劲的情况，加速销轴和衬套的磨损。主体框型结构的壁厚设计需要结合载荷工况核算，常规工况下壁厚取销轴直径的1/5到1/4即可，若应用在冲击载荷较大的场景，需要在销轴安装位的根部做圆弧过渡，过渡圆角半径不小于壁厚的1/3，减少应力集中系数，避免长期受交变载荷后出现根部裂纹。

　　镂空的框体结构并非单纯为了减重，而是在保证结构刚度的前提下，预留出足够的安装操作空间，方便现场装配时穿装销轴、加装润滑脂嘴以及后期维护时更换磨损的衬套，三个销轴安装位都设计有同轴的衬套安装沉孔，压装铜基或者尼龙衬套后，能降低销轴转动时的摩擦系数，延长部件的维护周期，衬套和安装孔的配合选用过盈配合，过盈量控制在0.01mm到0.03mm之间，避免工作过程中衬套随销轴转动出现窜动。

　　实际应用中这类支架的受力状态比较复杂，固定端两个销轴主要承受径向的剪切力和支架摆动带来的交变弯矩，活动端销轴除了径向剪切力外，还会承受连杆传递的轴向分力，所以在建模时需要对三个销轴孔的端面做加厚处理，端面厚度不小于销轴直径的1/3，避免轴向分力导致孔端变形。外形轮廓的设计要避开周边部件的运动包络，支架摆动到极限角度时，框体内壁和相邻部件的最小间隙要保留5mm以上，防止运动过程中出现干涉剐蹭，同时外轮廓的棱边都做R2以上的倒角处理，避免装配时划伤操作人员，也减少应力集中的点位。

　　从加工工艺角度考虑，这类支架如果采用铸造成型，建模时要预留拔模斜度，非加工面的拔模斜度取1°到1.5°，销轴孔等需要机加工的部位预留2mm到3mm的加工余量，加工时先以两个固定端销轴孔为定位基准，加工活动端的销轴孔，能更好保证三个孔位的位置度精度；如果采用板材焊接成型，要注意三个销轴套和主体连接板的焊缝高度，焊缝高度不小于连接板壁厚，焊接后做去应力退火处理，避免焊接变形导致孔位位置度超差。

　　这类结构的设计核心是平衡刚度、重量和安装空间三者的关系，不能一味追求减重而过度削减壁厚，导致支架在大载荷下出现塑性变形，也不能为了提升刚度盲目增加壁厚，造成整个机构的转动惯量过大，增加驱动端的负载。在三维建模过程中，完成基础结构搭建后，需要模拟支架的全行程摆动，逐一检查每个角度下和周边部件的间隙，同时对销轴孔根部、框体转角位置做有限元应力校核，确保最大应力值低于材料屈服强度的1/3，满足长期交变载荷下的使用寿命要求。
