机械传动连接摇臂构件结构设计

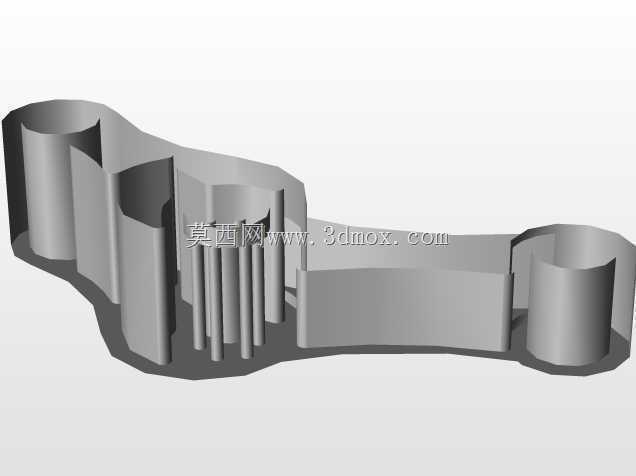

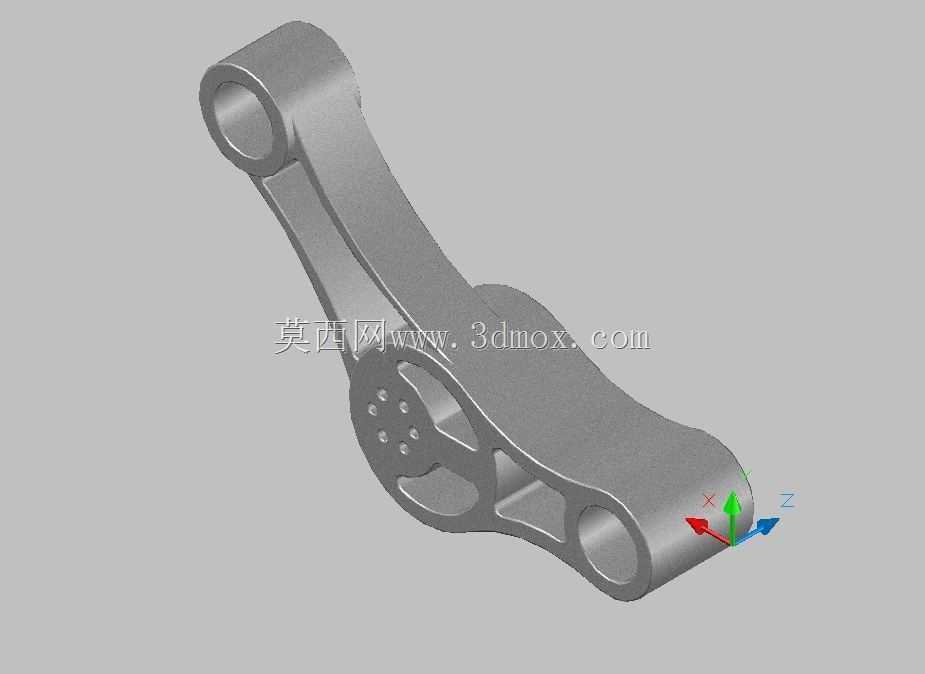

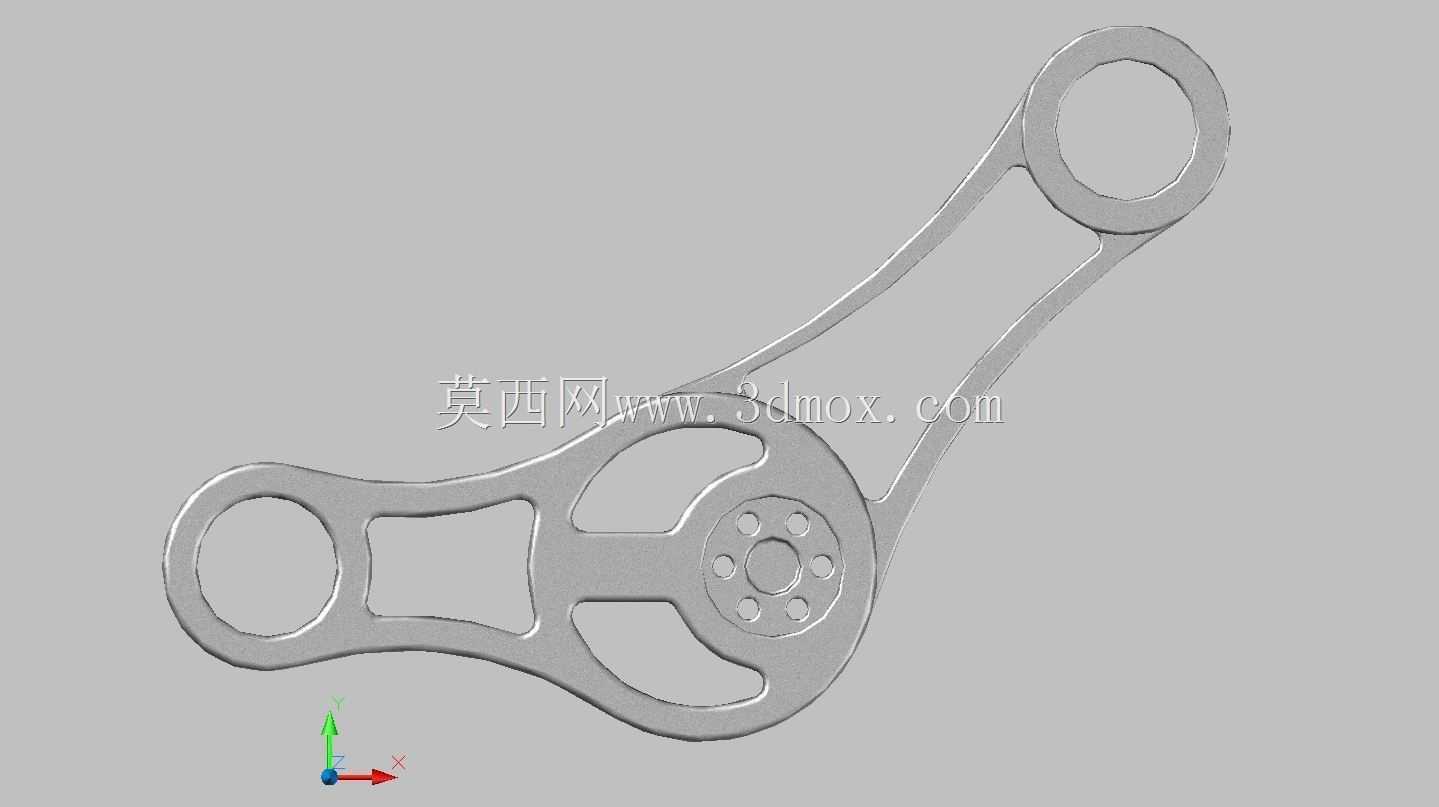

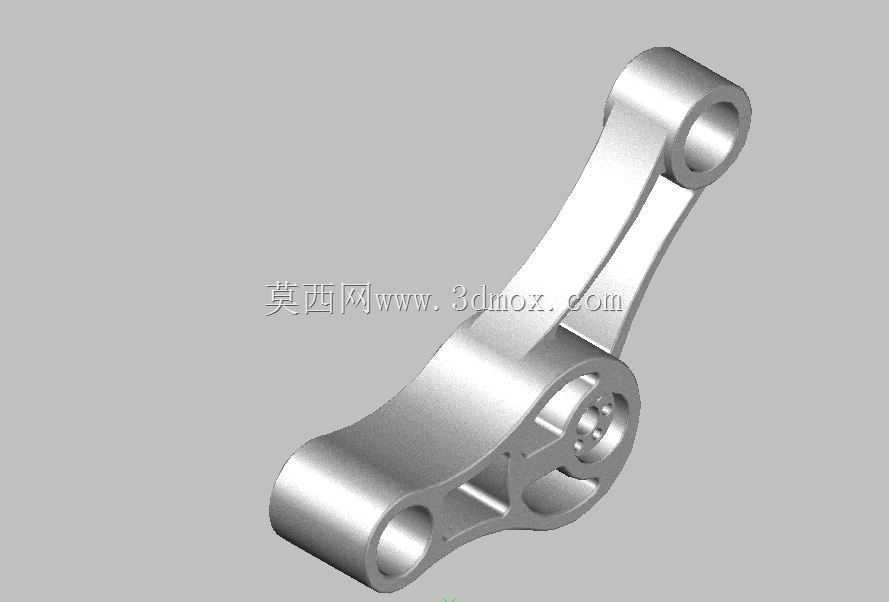

　　该摇臂类构件属于机械传动系统中的力传递与运动转换部件，在各类需要实现行程放大、力方向改变、往复动作联动的设备中应用广泛，常见于内燃机配气机构、自动化生产线的连杆传动单元、轻工机械的动作执行端连接部位，也可用于小型专用设备的操纵机构中，承担将输入端的直线或旋转动作转化为输出端指定轨迹运动的作用，同时可根据杠杆比例调整输入输出端的力臂比值，实现增力或者行程调整的功能。从结构设计来看，构件整体采用一体化铸造成型后机加工的工艺路线，主体为变截面弧形支撑臂结构，两端分别设置同轴度要求较高的铰接安装孔，其中一端孔位用于连接动力输入轴或者固定铰接支点，另一端孔位用于连接执行端的连杆或者推杆，中部设置的带孔凸台结构用于安装复位弹簧、

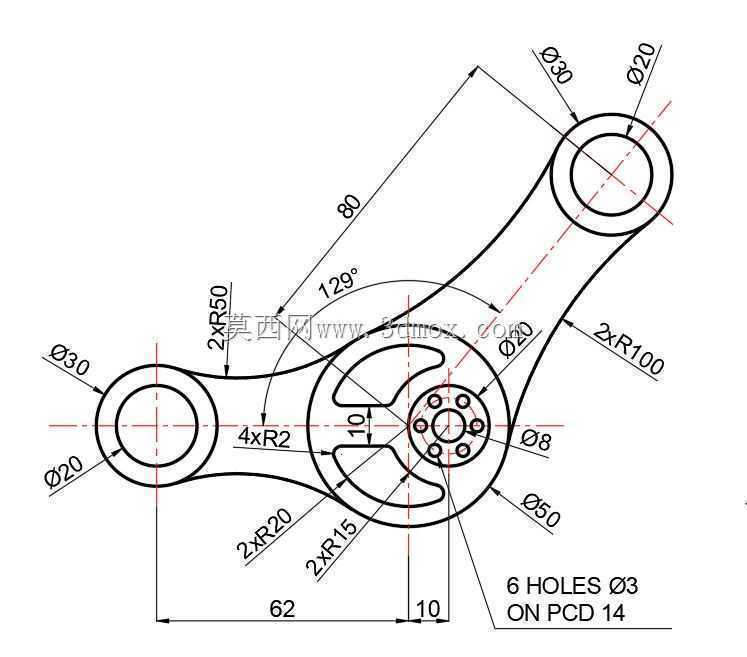

　　限位销或者辅助联动杆件，满足多动作联动的安装需求。设计过程中首先根据传动行程要求确定两端铰接孔的中心距，结合设备内部的安装空间边界调整臂身的弧形走向，避免运动过程中与周边的机架、其他传动构件发生运动干涉，臂身截面采用中间厚两侧逐渐收窄的渐变设计，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自身重量，减少往复运动过程中的惯性冲击，提升传动过程的平稳性。两端的铰接孔内预留了衬套安装的余量，实际装配时可根据工况选择铜套或者滚针轴承作为铰接副，降低长期往复摆动过程中的磨损量，延长构件的使用寿命，孔位的端面设置了凸台结构，用于增加铰接部位的接触面积，降低连接部位的压应力，避免长期受力后出现孔位变形的问题。

　　中部的凸台结构与臂身采用圆弧过渡连接，避免应力集中导致的疲劳断裂问题，凸台上的安装孔位置经过运动仿真校核，确保辅助杆件安装后不会在整个摆动行程内与臂身、周边构件发生碰撞。从安装边界来看，构件的最大外轮廓尺寸需要匹配设备预留的安装空间，摆动过程中两端的运动轨迹需要提前通过运动仿真进行包络计算，预留至少3mm的安全间隙，避免运行过程中出现卡滞。铰接孔的尺寸公差按照H7级精度设计，保证与配套销轴、衬套的配合精度，避免间隙过大导致的传动回程误差，臂身的表面粗糙度要求达到Ra3.2，非配合面达到Ra6.3即可满足使用要求，铸件需要经过时效处理消除内应力，避免加工后出现变形影响装配精度。实际应用中，

　　这类摇臂构件的受力状态以周期性的交变弯曲载荷为主，设计时需要根据最大传递力核算臂身的最小截面抗弯模量，确保安全系数达到2.5以上，满足长期交变载荷下的疲劳强度要求，同时针对不同的应用场景可调整臂身的厚度、孔位的中心距参数，适配不同的传动比需求，比如在操纵机构中使用时可适当加长力臂端的长度，降低操作所需的作用力，在高速传动场景中使用时则需要尽可能降低构件重量，提升动态响应速度，减少运动冲击。
