卡多克MP930直插式功率电阻三维建模

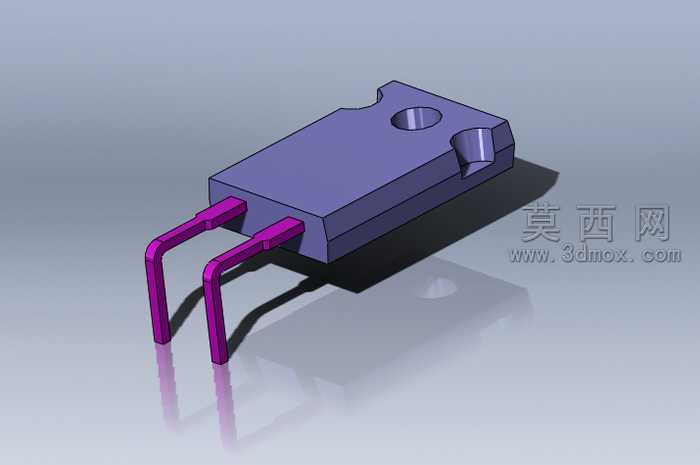

本次建模对象为卡多克MP930直插式功率电阻，建模过程以还原元件真实工业外观与装配结构为核心目标，首先通过参考实物尺寸参数确定整体比例，先绘制电阻主体的基座轮廓，采用拉伸凸台命令构建出带安装孔的长方体基座结构，对基座边角做倒角处理还原真实注塑外壳的工艺细节，基座顶部的定位安装孔通过拉伸切除命令完成，孔位边缘做微小圆角还原冲压成型的边缘特征。引脚部分单独绘制路径草图，采用扫描特征生成弯折的直插引脚结构，精准还原引脚的弯折角度、伸出长度与截面尺寸，引脚与基座的连接位置做贴合处理，模拟实际元件的引脚封装固定结构。材质设置阶段，基座部分赋予哑光深紫色工程塑料材质，调整材质粗糙度参数还原塑封外壳的哑光质感，避免过度反光；引脚部分赋予亮面金属材质，添加轻微的金属粗糙度模拟镀锡引脚的真实表面效果，同时设置环境反射参数让金属表面呈现自然的环境倒影。渲染阶段采用柔和的工作室环境光，主光源从斜上方45度角投射，生成自然的阴影投射在反光地面上，地面设置轻微的反射效果，清晰呈现元件的倒影增强画面立体感，辅助光源从侧方补光，避免基座背光面出现死黑区域，充分展现基座的结构轮廓与边角细节。建模过程中严格遵循电子元件的实际尺寸规范，所有结构特征均匹配量产元件的真实形态，既保证外观的高度还原，也保留了结构的可装配性，可用于电子电路装配仿真、PCB布局演示、产品宣传展示等多种场景，模型结构分层清晰，各部件可单独拆分编辑，方便后续根据需求调整材质或修改结构参数。
