多规格汽车发动机节气门结构设计

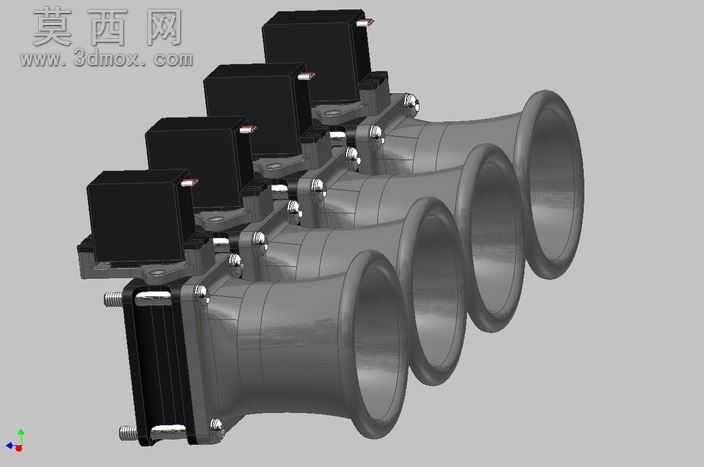

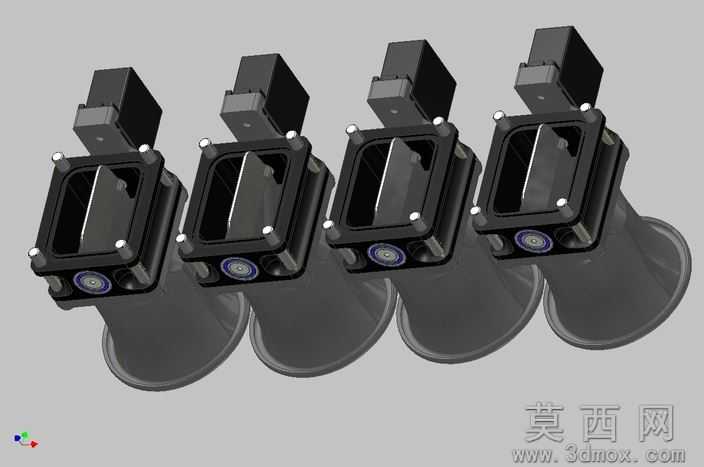

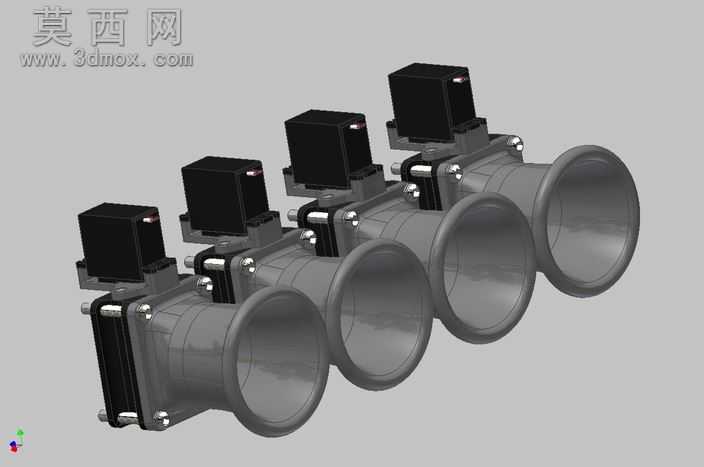

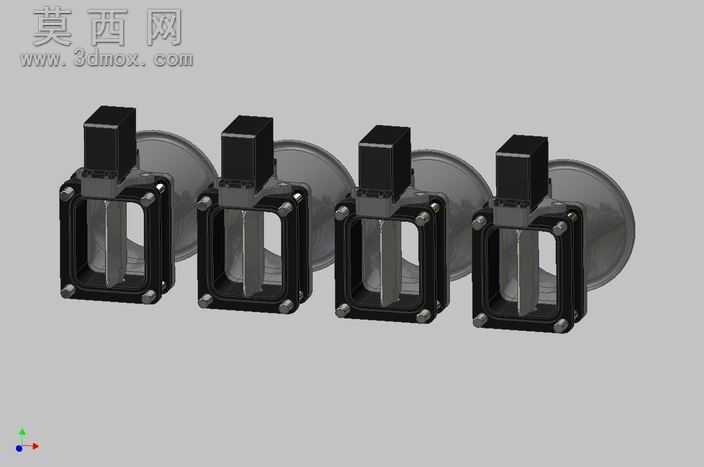

本节气门三维模型采用参数化建模方式完成，在三维建模软件中首先搭建核心的阀体基座结构，根据不同适配口径的设计需求，依次完成四款不同尺寸规格的节气门主体建模，保证同系列产品结构逻辑统一、细节特征可复用。建模过程中优先还原节气门的真实工作结构，包含方形安装法兰、圆形进气通道、可旋转节流阀片、顶部驱动控制模块四个核心部分，法兰位置的安装孔位按照标准紧固件尺寸做了精确对位，每个孔位的沉头结构、倒角细节都完整还原，保证虚拟装配时可与配套进气歧管结构完全匹配。节流阀片采用薄型片状结构建模，与阀体内腔的配合间隙控制在合理公差范围内，阀片的旋转轴与顶部驱动模块的输出轴做了同轴约束，可在软件中直接模拟阀片转动调节进气开度的动态效果。顶部驱动模块的外壳做了分体式结构设计，包含接线端、壳体、内部安装位的细节特征，边角位置做了符合工业注塑件特性的圆角过渡，还原真实零部件的工艺特征。材质渲染阶段，阀体主体采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原玻纤增强尼龙的质感，安装孔位的固定件采用镀锌金属材质，添加轻微的金属反光与表面细微纹理，阀体内腔的金属衬套做了亮面金属质感处理，进气喇叭口部分采用半哑光磨砂材质，不同部件的材质区分清晰，可直观分辨各部分的材质属性与功能分区。设计过程中充分考虑节气门的实际使用场景，四款不同规格的模型分别对应不同排量的发动机进气需求，在统一的结构逻辑下调整通道口径、法兰尺寸、驱动模块大小，既保证系列产品的通用性，又满足不同动力参数的适配要求，所有结构细节都符合汽车进气系统零部件的设计规范，可用于结构验证、教学演示、装配模拟等多种场景。
