家用液化石油气1又1/4英寸止回阀结构设计

　　在民用燃气输送、小型商用燃气管路布设场景中，止回阀是保障介质单向流动、避免回流引发安全隐患的核心管路元件，这款1又1/4英寸规格的止回阀，正是针对家用液化石油气输送工况做的定向结构设计。从实际使用场景来看，这类止回阀多安装在液化石油气钢瓶出口调压阀后端、或者入户燃气支管的前端位置，核心作用是阻止管路内的燃气反向倒流，避免当上游压力出现波动、或者临时停气检修时，下游管路内残存的燃气反向窜入上游设备，引发泄漏、爆燃等风险，同时也能避免调压部件受到反向压力冲击出现精度失效的问题。

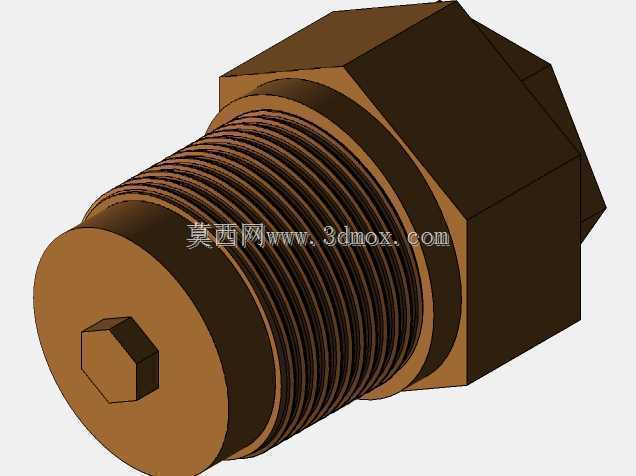

　　从结构设计思路上，这款阀采用了外螺纹加六角主体的经典结构，外螺纹段采用标准管螺纹设计，匹配1又1/4英寸对应的管螺纹参数，能够直接和同规格的燃气输送镀锌管、不锈钢波纹管接头实现密封旋接，不需要额外做转接接头适配，减少了管路连接的泄漏点。六角主体的尺寸是按照常规管钳、活动扳手的操作空间做的匹配，对边宽度符合通用五金工具的夹持标准，现场安装时不需要定制专用工装，普通安装工人用常规工具就能完成拧紧操作，安装扭矩控制在常规燃气阀的推荐扭矩区间即可，既保证密封面压紧不泄漏，也不会因为扭矩过大导致螺纹滑牙、阀体开裂。

　　阀体端部的内六角结构是这款阀的细节设计亮点，这个结构一方面是在阀体加工阶段作为装夹定位基准，保证外螺纹加工、内部阀座装配的同轴度，让内部阀芯的运动轨迹和管路轴线完全重合，避免阀芯偏卡导致的止回失效；另一方面在后期管路维护拆卸时，如果阀体六角段因为长期使用出现锈蚀、打滑，可以用内六角扳手从端部插入辅助施力，降低拆卸难度。内部的阀芯采用重力式加软密封的组合结构，正向通气时，燃气压力推动阀芯克服自身重力和密封面预紧力开启，介质顺利通过；当上游压力下降、出现反向压差时，阀芯在自身重力和反向介质压力的作用下快速压紧在阀座密封面上，实现截断止回，这种结构不需要额外设置弹簧部件，避免了弹簧长期接触液化石油气内的杂质、硫化物出现锈蚀失效的问题，适配民用燃气长期免维护的使用需求。

　　从安装边界来看，这款阀的整体轴向长度控制在同规格阀门的常规尺寸区间，安装时不需要额外预留过长的管路轴向空间，在户内狭窄的橱柜内、钢瓶存放柜内都能顺利布设；阀体径向最大尺寸就是六角段的对边宽度，周边预留出扳手操作的空间即可，不需要额外的安装固定支架，直接通过螺纹串联在管路中就能完成固定。在流道设计上，内部流道做了顺滑过渡处理，没有直角突变结构，尽可能降低燃气通过时的压力损失，保证下游燃气具的供气压力稳定，不会因为阀件的阻力导致灶具火力不足、热水器出水温度波动等问题。密封面采用耐液化石油气腐蚀的软质密封材料，长期接触燃气组分不会出现溶胀、硬化的问题，密封可靠性能够覆盖民用燃气设施的常规检修周期，减少日常维护的频次。

　　在实际选型适配时，这款阀的通径完全匹配1又1/4英寸管路的通流能力，能够满足多台家用燃气具同时工作的供气流量需求，不会出现通径不足导致的供气瓶颈。阀体材质采用适合燃气工况的金属材质，表面做了防锈处理，在厨房潮湿、有油烟的环境下长期使用也不会出现表层锈蚀脱落的问题，不会污染管路内的介质，也能避免锈蚀层卡滞内部阀芯。整个结构没有复杂的活动部件，运动部件只有阀芯一个组件，故障点极少，即使出现密封面磨损的情况，也可以通过端部的内六角结构拆开阀端盖更换密封件，不需要整体更换阀体，降低后期的维护成本。
