萨姆森戈斯特奇媒体6型阀门定位装置

　　在流程工业的流体控制环节，阀门定位器是气动调节阀实现精准开度控制的核心配套部件，这套萨姆森媒体6型定位装置的三维结构，完整还原了现场安装适配的全部细节，能直接用于调节阀组的装配干涉校验、运维培训拆解演示以及非标安装支架的配套设计。从实际应用场景来看，这类定位器广泛适配化工、油气、热电行业的直行程或角行程气动调节阀，不管是洁净气体介质的管线调节，还是带轻微杂质的工艺流体回路，只要配套对应过滤减压阀组件，就能稳定接收控制系统的4-20mA控制信号，精准驱动阀体阀芯到达指定开度，解决气动执行机构因弹簧刚度偏差、阀杆摩擦阻力波动带来的控制滞后问题。

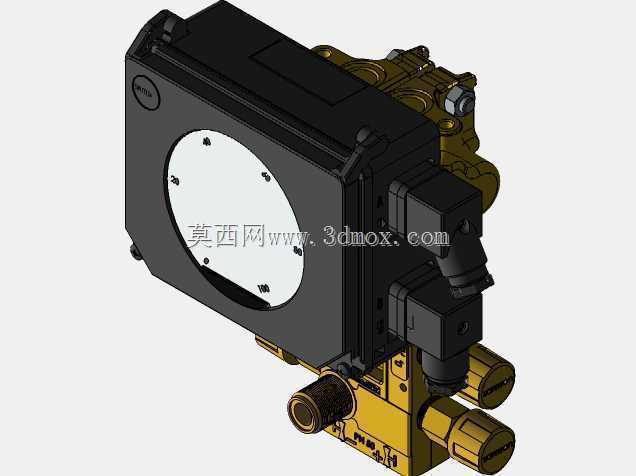

　　从功能特性上拆解，这套装置的主体分为电气转换模块、气动功率放大模块、阀位反馈模块三个核心部分，模型里黑色壳体封装的是电气转换与控制电路部分，侧面预留的电气接口可以直接穿入防爆格兰头，满足易燃易爆工况的隔爆安装要求，壳体上的观察窗对应内部阀位指示盘，现场巡检人员不用拆解设备就能直观判断当前阀门开度状态。下部金色的气动阀组部分集成了气源处理、气路换向、输出压力调节的功能，两个对称布置的气动输出接口分别对应气动执行机构的上下气室，气源输入接口内置了初级过滤结构，能拦截气源里携带的大颗粒杂质，避免细小节流孔堵塞造成的控制失效。

　　做这套结构的三维建模时，首先要确定的是和气动执行机构的安装匹配边界，定位器和执行机构的连接支架采用标准化的NAMUR安装接口尺寸，安装孔位的同轴度公差控制在0.1mm以内，避免阀位反馈连杆出现别卡问题。反馈连杆的行程范围要适配不同规格的调节阀行程，直行程适配10-100mm的阀杆移动距离，角行程适配0-90度的转轴转动范围，建模时特意保留了反馈组件的可调余量结构，方便设计人员根据实际选型的执行机构调整连杆长度。外形尺寸上，主体控制壳体的长宽高控制在160mm120mm80mm的范围内，下部气动阀组向外延伸的最大尺寸不超过壳体宽度的1.5倍，安装时预留的接线、接气管线操作空间不小于100mm，就能满足现场安装和后期运维的操作需求，不会和周边的管线、支架出现干涉。

　　从设计思路上看，这套定位器采用模块化的结构布局，电气部分和气路部分做了完全的物理隔离，就算气路部分出现轻微的气源泄漏，也不会影响内部电路的绝缘性能。壳体的密封结构采用嵌套式密封圈，防护等级可以达到IP65，能适应户外露天安装的雨淋、粉尘环境，模型里还原了壳体边角的加强筋结构，既可以提升壳体的抗冲击强度，也能避免注塑成型时出现壳体变形。气路部分的内部流道做了圆弧过渡处理，减少压缩空气流动时的压力损失，提升气动响应速度，从控制信号输入到阀位稳定的响应时间控制在1秒以内，满足快速调节回路的控制要求。

　　在做设备选型配套时，设计人员可以直接调用这套三维模型，和选定的气动调节阀、执行机构模型做虚拟装配，提前校验安装支架的尺寸是否匹配，气源管线、电缆的走线空间是否充足，避免现场安装时才发现干涉问题，减少现场整改的工作量。对于运维人员来说，通过拆解三维模型可以直观了解内部的气路走向、电路连接位置，提前熟悉设备的结构组成，在现场出现故障时能快速定位问题点，比如气源压力不足时可以快速找到调压旋钮位置，阀位反馈不准时可以快速找到反馈连杆的调整点位，大幅缩短故障排查的时间。另外在做工厂的数字化交付时，这套带完整结构细节的三维模型可以直接导入数字孪生平台，和实际现场的设备一一对应，实现设备全生命周期的数字化管理，实时映射现场阀门的开度状态、运行参数，提升工厂的智能化运维水平。
