萨姆森压差检测调节装置结构模型

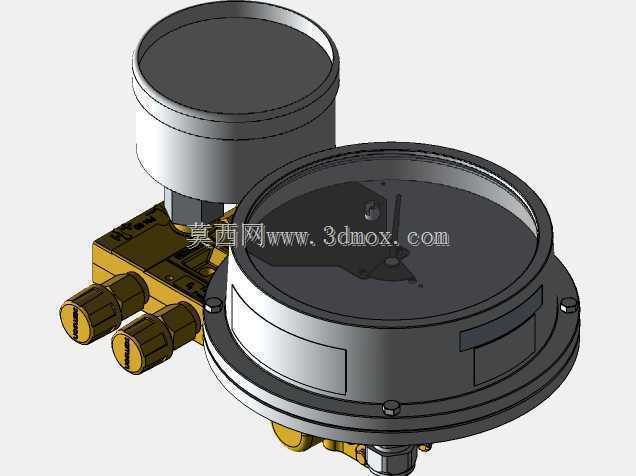

　　这套三维结构还原的是工业管路系统里常用的压差检测调节一体化组件，核心功能是实时采集管路两点的压力差值，同时通过阀体部分完成压差超限后的流量调节动作，在暖通空调循环水系统、化工流体输送管网、洁净车间压缩空气支路里都有非常广泛的应用。很多现场做管路改造的工程师都遇到过，单独安装压差表和调节阀不仅要做两次管路开孔、两次支架固定，还要额外引压管连接两个部件，不仅安装工序繁琐，引压管的密封点多了之后后期漏点排查的工作量也会翻倍，这种把检测表头和调节阀体集成在一起的结构，刚好解决了现场安装的痛点。从结构设计来看，整个组件分为检测表头和阀座主体两个部分，大直径的圆形表头是压差显示单元，内部的膜盒组件直接连通阀座上的两个取压口，

　　不需要额外外接引压管，减少了密封失效的风险；表头的表蒙采用防磕碰的圆弧包边设计，表圈上的固定螺钉均匀分布，现场拆装校准的时候不需要完全拆下整个表圈，松开对应位置的螺钉就能掀开表蒙调整指针零位，比传统全密封式的压差表维护效率高很多。旁边小直径的表头是压力补偿单元，用来实时采集阀前的静压值，给内部的调节膜片提供压力补偿，避免管路静压波动导致压差检测数值出现偏差，这个设计在变流量的水系统里尤其重要，很多普通压差调节阀在系统流量突变的时候会出现指针震荡、调节滞后的问题，增加静压补偿单元之后，检测数值的稳定性会提升很多。阀座部分采用黄铜材质的基体，两个外螺纹接头用来对接现场管路，接头的端面做了密封槽设计，现场安装的时候不需要额外缠生料带，

　　搭配对应的密封圈就能实现可靠密封，阀座内部的流道做了圆弧过渡处理，没有直角节流的位置，能减少流体通过时的压损，也能避免流体里的杂质在流道内部沉积卡涩阀芯。安装边界方面，整个组件的安装固定点在阀座底部的两个安装耳上，安装孔的间距适配现场常用的DN15到DN25管径的支架安装尺寸，表头的朝向可以在安装的时候绕阀座的中心轴旋转调整，不需要额外加装弯头改变管路走向就能让表盘正对巡检人员的观察方向，两个表头的外轮廓都做了防磕碰的突出包边，即使现场安装空间狭窄，也不容易因为工具碰撞损坏表蒙。设计的时候特意把调节旋钮放在了阀座侧下方的位置，现场调试的时候不需要俯身到管路下方，站在表盘正面就能伸手完成压差设定值的调整，旋钮的表面做了滚花处理，

　　戴劳保手套操作的时候也不会打滑。很多做工业自控系统集成的工程师在选型的时候，往往只关注压差的测量范围和阀门的公称压力，忽略了安装后的维护空间，这套结构在设计的时候就把校准孔、调节旋钮的操作空间都预留了出来，后期校准的时候不需要拆下整个组件，只需要打开表蒙的侧盖就能完成内部机芯的校准，阀芯的更换也只需要拆开阀座底部的端盖，不需要把整个阀体从管路上拆下来，能大幅减少后期维护的停机时间。在流体兼容性方面，阀座内部的密封件采用耐温耐腐的丁腈橡胶材质，既能适配常规的水系统，也能用于轻度腐蚀性的流体管路，表头内部的传动机构采用铜合金材质，不会因为长期接触潮湿空气出现锈蚀卡涩的问题，在高湿度的地下管廊、泵房环境里也能长期稳定工作。整个结构的所有配合面都做了公差匹配，表头和阀座的连接采用卡套式密封结构，既能保证连接强度，也能避免现场振动导致的连接松动，很多现场的管路因为旁边有水泵运行会持续产生振动，普通螺纹连接的表头时间长了容易出现松动漏液的问题，卡套式的连接结构能更好地抵抗振动带来的连接失效风险。
