萨姆森型工业管路压力调节装置结构

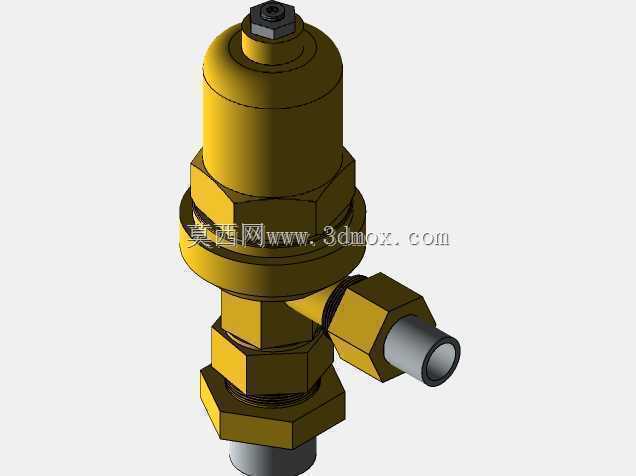

　　在化工流体输送、中小型工业锅炉配套、车间压缩空气支管路调压这类常见工况里，这类紧凑型调压结构的出镜率一直不低，不同于大口径主路调压阀的厚重设计，这类小通径直装式调节器更多承担支路、终端用气/用液点的压力稳定职责，避免主路压力波动直接冲击末端精密仪表或者小型执行机构。从结构设计逻辑来看，整个部件采用了上下同轴的堆叠式布局，顶部的调节端预留了标准六角锁紧与调节配合位，现场调试时不需要额外定制工装，用普通活动扳手就能完成压力设定值的调整与锁固，调试完成后通过顶部的锁紧螺母可以避免设备运行过程中振动导致的设定值漂移，这一点在有持续振动的空压机站、泵组周边管路场景里实用性很强。中部的阀主体采用了黄铜材质的主体结构，这种材质选择兼顾了常规水、

　　低压油气、惰性压缩气体等介质的兼容性，同时黄铜本身的切削加工性能较好，能在保证密封面加工精度的前提下控制加工成本，主体上的多层六角结构并不是单纯的造型设计，每一段六角位都对应不同的安装工序：靠近顶部的六角用于阀体上盖的拆装密封维护，中部的六角用于阀体本身在管路上的拧紧固定，靠近侧出口的六角则用于侧接管路的螺母锁紧，不同工位的受力面分开设计，能避免安装时某一处受力过大导致阀体变形，影响内部阀芯的同轴度。侧出的接口采用了外螺纹加卡套式的连接结构，这种设计适配现场常见的硬质金属导压管或者尼龙气管安装，不需要在现场做复杂的管螺纹攻丝，只需要将管路插入接口后拧紧锁紧螺母就能完成密封，安装效率比传统螺纹连接高不少，

　　同时也能降低现场安装时密封带缠绕不当导致的泄漏风险。底部的连接端采用了加长的外螺纹结构，预留了足够的螺母锁紧空间，适配不同厚度的管路安装板或者设备壁面安装需求，安装时不需要额外加装过长的转接接头，能有效减少整个调压单元的安装外伸尺寸，避免在紧凑的设备机柜内和其他管路、电气元件产生干涉。从内部功能逻辑来说，这类调节器的核心是通过膜片或者活塞感应出口侧的压力变化，联动内部的阀芯开度调整，当出口压力超过设定值时阀芯自动关小截流，压力低于设定值时阀芯开大补压，整个反馈过程不需要外接电源或者气源，属于自力式的调节结构，可靠性很高，在一些没有额外控制气源的简易工况里也能正常使用。做三维建模的时候，这类结构的核心要保证几个配合面的同轴度：

　　顶部调节杆和上盖的配合间隙、阀芯和阀座的密封配合面、底部安装接口和主体的同轴度，这几个尺寸如果出现偏差，很容易导致调压失灵、密封泄漏或者调节卡涩的问题。另外建模时要注意各个六角结构的对边尺寸要符合标准紧固件的尺寸规范，避免后期出工程图的时候，现场安装的扳手和阀体的卡位不匹配，导致安装时打滑损坏阀体表面。外形边界上，整个结构的最大外径集中在中部的阀体六角位，侧出口的外伸长度要控制在合理范围，避免安装后侧接管路的弯曲半径不足，导致管路弯折堵死。在实际选型配套的时候，要注意这类调节器的进出口压差适用范围，不能直接用在高压差的工况里，否则会导致阀芯气蚀损坏，缩短使用寿命，同时安装时要保证阀体的竖直方向，尽量不要倾斜或者水平倒装，否则内部的运动部件会因为重力偏心导致调节精度下降，甚至出现卡滞。日常维护的时候，只需要定期拆开上盖检查内部密封件的老化情况，清理阀座处的介质杂质，不需要整体更换整个阀体，维护成本很低，这也是这类紧凑型调节器在中小流量调压场景里被广泛应用的核心原因。
