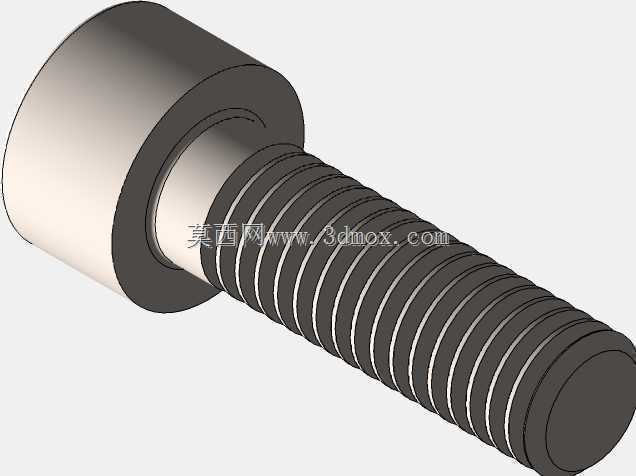

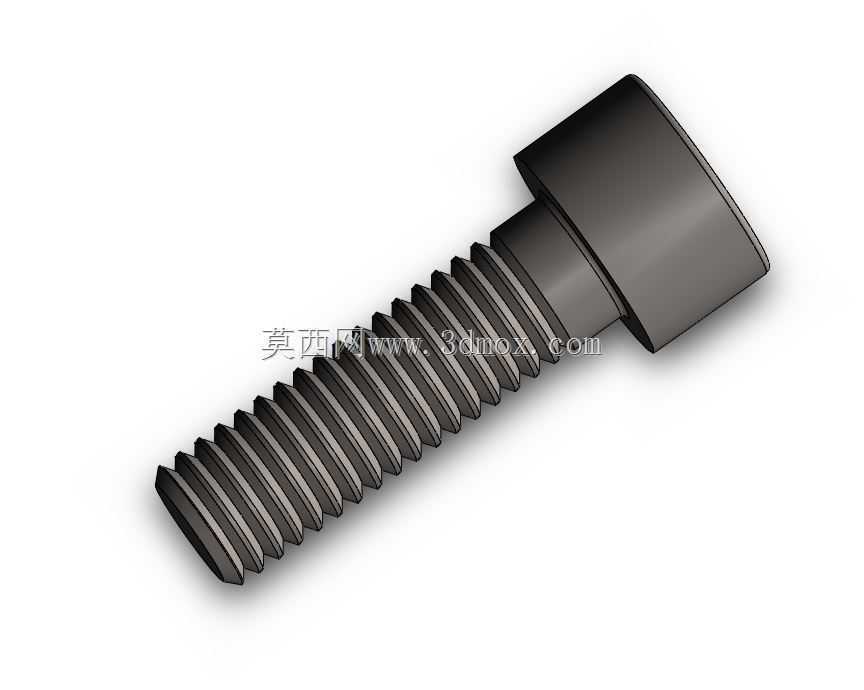

参数化内六角圆柱头螺钉M6x20结构设计

　　在各类机械结构的装配环节，螺纹紧固件的选型与适配直接决定了整机的连接可靠性与装配效率，这款M6规格公称长度20mm的内六角圆柱头螺钉，是通用机械装配场景中应用频次极高的紧固零件，覆盖从普通工装夹具搭建、小型自动化设备模组固定，到钣金机架拼接、电子设备壳体锁附等多类工况。从实际使用场景来看，这类圆柱头内六角螺钉的头部高度低于同规格外六角螺栓，适配沉头安装孔位的装配需求，安装后头部可完全沉入零件沉孔内，不会在零件表面形成凸起干涉，尤其适合设备外板、防护盖板这类对外观平整度有要求，或是安装空间局促、无法容纳外六角扳手回转空间的位置。

　　设计这款螺钉的三维结构时，首先要匹配普通粗牙螺纹的通用啮合特性，M6规格对应螺距1mm，螺纹段的牙型角严格遵循60度公制螺纹标准，牙顶与牙底的过渡圆角做了合理优化，既避免螺纹啮合时出现应力集中导致的牙型断裂，也能保证与同规格螺母、预制螺纹孔的旋合顺畅度，不会出现卡滞或滑牙问题。螺钉头部采用内六角驱动形式，对应的内六角对边尺寸匹配标准号内六角扳手，驱动时扳手与头部沉孔的接触面积大，施加拧紧力矩时不容易出现打滑拧花的问题，相比一字槽、十字槽螺钉，能承受更大的拧紧力矩，适合需要一定预紧力的连接场景。

　　从尺寸边界来看，这款螺钉的公称长度20mm是指从头部支撑面到螺杆末端的总长度，不含头部自身高度，设计时要注意头部直径与沉孔尺寸的匹配关系，圆柱头的外径略大于螺纹大径，支撑面为平整环形面，锁紧时能均匀压紧被连接件表面，不会因为压强过大压伤较软材质的零件表面，比如铝合金件、塑料件的连接场景下，平整的支撑面能有效分散锁紧压力，避免零件表面出现压痕甚至开裂。螺杆部分分为螺纹段与光杆段，靠近头部的光杆段直径与螺纹中径接近，装配时光杆段可穿过被连接件的光孔，起到一定的定位导向作用，螺纹段长度经过合理匹配，当锁紧两层总厚度不超过15mm的被连接件时，螺纹末端能伸出螺母或螺纹孔2-3个螺距，保证足够的啮合扣数，既不会因为螺纹旋入长度不足导致连接强度不够，也不会因为螺杆过长伸出过多干涉其他内部零件。

　　在实际选型应用时，要注意这类螺钉的适用工况：如果是有振动的设备连接场景，需要配合弹簧垫圈、平垫使用，或是采用涂覆螺纹锁固胶的方式防松；如果是在腐蚀环境下使用，可根据需求更换对应表面处理的版本，但基础结构尺寸完全通用，不需要重新调整安装孔位。建模过程中参数化的设计逻辑，让后续调整规格时只需要修改公称直径、长度、螺距等核心参数，就能快速生成同类型不同规格的螺钉模型，大幅提升通用标准件的建模效率，不需要每次重复绘制螺纹牙型、头部结构，能直接调用到各类装配体中，完成干涉检查、装配仿真的工作，提前验证安装空间是否足够，扳手操作是否有空间回转，避免实际加工装配时出现零件干涉、无法拧紧的问题。另外，螺钉末端的倒角设计也做了标准化处理，45度倒角能让螺钉顺利穿入安装孔，对准螺纹孔时不会刮伤孔口螺纹，提升装配时的对位效率，尤其是在自动化装配的产线上，末端倒角能让送料、锁附的过程更顺畅，减少卡料、对位失败的概率。
