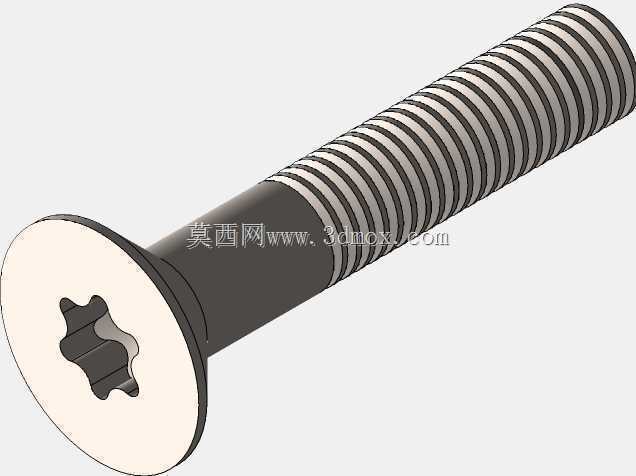

梅花槽沉头M6x45规格螺钉三维数模

　　在各类机械结构装配场景中，沉头类梅花槽螺钉是应用频次极高的紧固件品类，这款M6公称直径、45mm公称长度的梅花槽沉头螺钉，主要适配需要螺钉头完全沉入安装基面、不允许突出装配面的连接工况，常见于精密设备外壳拼接、钣金组件紧固、自动化设备护板安装、小型传动机构侧盖固定等场景，相比十字槽或一字槽沉头螺钉，梅花槽的驱动结构能承受更大的拧紧力矩，装配过程中不易出现滑牙、槽口崩损的问题，在需要反复拆装的维护型结构中优势尤为明显。

　　从设计逻辑来看，这款螺钉的沉头角度采用行业通用的90度锥角设计，能与安装件上预先加工的沉孔锥面完全贴合，装配后螺钉头端面与安装基面齐平，不会产生凸起干涉，既可以避免运动部件剐蹭螺钉头，也能让设备外表面保持平整光滑，降低积尘、挂带杂物的概率。梅花槽的驱动结构采用六瓣梅花形内凹设计，槽口受力均匀分布在六个接触面上，拧紧时力矩传递更平稳，相比十字槽的单点受力，能有效降低槽口磨损率，在自动化装配线上搭配梅花批头使用时，批头与螺钉槽的对中性更好，能减少装配过程中螺钉偏斜、批头滑脱的问题，提升批量装配的良率。

　　螺纹部分采用标准公制粗牙设计，螺距为1mm，适配常规M6规格的内螺纹孔或者配套螺母使用，螺纹牙型经过参数化建模处理，牙顶与牙底的过渡圆弧符合紧固件通用设计规范，既保证了螺纹连接的啮合强度，也避免了应力集中导致的螺纹断裂风险。螺杆部分的光杆段与螺纹段同轴度控制在合理公差范围内，装配时能顺利穿过安装件的过孔，不会出现卡滞、偏磨的问题。螺钉头部的梅花槽深度经过合理设计，既保证批头插入后有足够的啮合深度传递力矩，也不会因为槽深过大导致螺钉头结构强度下降，在额定拧紧力矩下不会出现头部开裂的问题。

　　从安装边界来看，这款螺钉适配的安装过孔直径建议为6.5-7mm，沉孔的大端直径需要控制在11-12mm，沉孔深度要保证螺钉头完全沉入后端面与基面齐平，安装时需要注意被连接件的总厚度不超过38mm，保证螺纹啮合长度不小于6mm，才能达到可靠的连接强度。如果是用于薄钣金件连接，建议搭配压铆螺母或者拉铆螺母使用，避免钣金螺纹滑牙。在有防松需求的工况下，可以搭配平垫圈、弹簧垫圈或者螺纹胶使用，沉头结构的设计不会影响垫圈的正常安装，垫圈可以垫在螺钉头锥面与沉孔端面之间，分散螺钉头对安装面的压力，避免软质材料（如铝合金、塑料件）的安装面被压溃。

　　在三维建模层面，这款参数化螺钉模型可以通过调整参数快速生成同系列不同长度、不同公称直径的梅花槽沉头螺钉，结构设计人员在做整机装配时，可以直接调用该模型，根据实际安装空间调整长度参数，不需要重新建模，能大幅提升设计效率。模型的螺纹部分采用精确的螺旋扫描特征生成，啮合干涉检查时能准确反映螺纹配合的实际状态，避免装配时出现螺纹干涉的问题。沉头锥面与螺杆的过渡部分做了圆角处理，对应实际生产中的冷镦成型工艺，模型结构符合实际加工工艺要求，不会出现无法生产的不合理结构。

　　实际应用中，这类螺钉的材质通常根据使用场景选择，普通工况下采用碳钢镀锌处理即可满足防锈和强度要求，在腐蚀环境中可以选择304或者316不锈钢材质，在有轻量化需求的场景中也可以采用铝合金材质。不同材质的螺钉力学性能不同，选型时需要根据连接部位的受力大小、振动情况、环境介质等因素综合选择，三维模型的结构尺寸完全符合通用紧固件的尺寸标准，不管是用于3D打印手板验证，还是用于机加工定制，都可以直接作为尺寸参考，不需要额外调整结构尺寸。在做装配仿真时，该模型的精确曲面能保证仿真结果的准确性，帮助设计人员提前预判螺钉安装位置是否存在干涉、拧紧空间是否足够，避免实际装配时出现无法下批头、螺钉长度过长顶到内部结构等问题。
