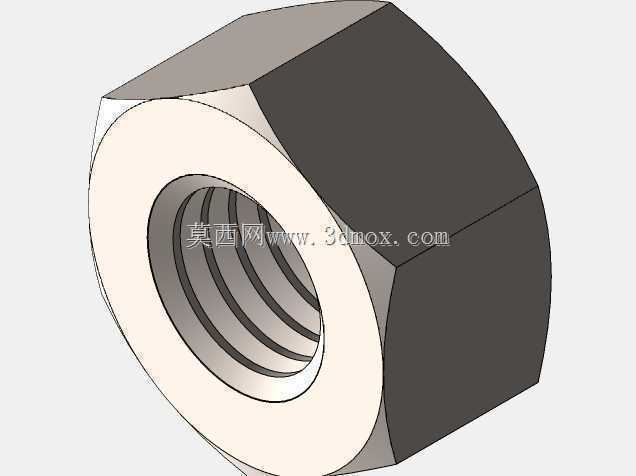

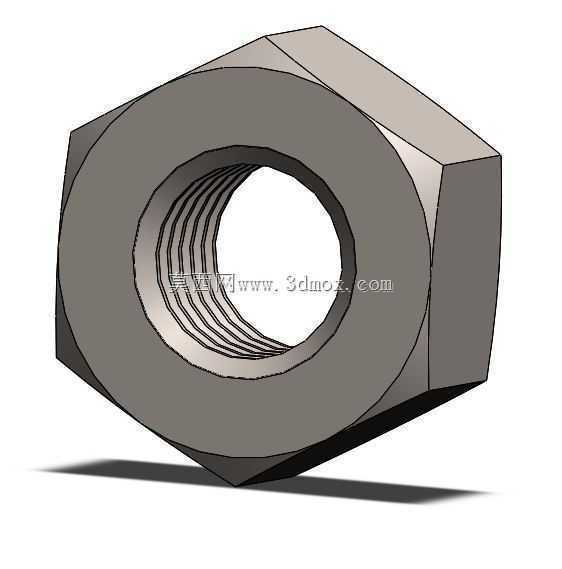

参数化六角M6内螺纹紧固件结构

　　做机械结构设计的同行都清楚，小规格紧固件的选型与建模，往往是整套设备装配环节最容易被忽略、却又直接影响整机可靠性的细节，M6规格的六角螺母作为最通用的紧固连接件，在各类设备中的应用覆盖范围极广，从民用家电的壳体装配、小型自动化设备的机架拼接，到工业生产线的工装夹具固定、普通机床的外围护板安装，几乎所有需要螺纹副实现可拆卸连接的场景，都能看到这类零件的身影。这款参数化构建的六角螺母，核心设计逻辑是围绕螺纹连接的受力特性展开的，内螺纹采用标准公制粗牙M6规格，牙型角60度，螺距1mm，建模时严格遵循普通螺纹的基本牙型公差要求，牙底与牙顶的过渡圆弧做了符合标准的处理，避免应力集中导致的螺纹滑牙、断裂问题，

　　实际装配时能和同规格的外螺纹件实现顺畅旋合，不会出现卡滞、咬合过紧的情况。外形采用正六角结构，这个结构的设计初衷完全是服务于安装工况：六个平行的受力面，能适配普通活动扳手、开口扳手、套筒等市面上最常见的紧固工具，不管是狭窄空间内的小扭矩手动紧固，还是使用定扭工具的标准扭矩装配，都能找到合适的受力面传递扭矩，不会因为外形棱角不足出现打滑、拧圆的问题。从安装边界来看，这款螺母的对边尺寸严格遵循国标六角螺母的尺寸规范，厚度也符合普通C级六角螺母的厚度要求，设计装配孔位时，只要预留出对应对边尺寸的扳手操作空间，就能顺利完成安装，不需要额外定制特殊工具，也不会出现螺母和周边结构干涉的情况。很多新手建模时容易忽略螺母的倒角细节，

　　这款模型在六角端面与内螺纹孔的衔接处做了标准的45度倒角，一方面是去除加工时的锐边毛刺，避免安装时划伤操作人员或者破坏配套零件的表面涂层，另一方面也能在旋合时起到导向作用，让螺纹更容易对准，减少错牙的概率。从实际使用的功能特性来说，这类M6螺母通常搭配同规格的螺栓、螺钉使用，根据不同的工况需求，可以选择配合平垫、弹垫来实现防松、分散压紧力的作用，在没有强振动的静态连接场景下，单独使用就能提供足够的夹紧力，满足常规的连接强度要求；如果是有持续振动的动态工况，也可以配合防松胶、双螺母对顶的方式提升防松性能，适配性极强。建模时采用全参数化驱动的逻辑，所有尺寸都和M6螺纹的公称直径做了参数关联，如果后续设计中需要调整规格，

　　只需要修改螺纹公称直径的参数，整个螺母的对边尺寸、厚度、倒角大小、螺纹参数都能自动更新，不需要重新绘制草图、重建特征，能大幅提升系列化设计的效率，对于经常需要做不同规格紧固件选型、出装配图的结构工程师来说，这种参数化模型的实用性远高于固定尺寸的单体模型。另外在细节处理上，模型的六角棱边做了微小的圆角处理，和实际冷镦加工出来的螺母棱边状态一致，不会出现三维模型里锐边过于锋利、和实际加工零件形态不符的问题，导入装配体做干涉检查、运动仿真的时候，也不会因为棱边的理想锐角出现误判干涉的情况，能有效提升装配验证的准确率。很多人觉得紧固件是标准件直接调用标准库就行，但实际项目里经常会遇到标准库模型参数不全、倒角细节缺失、螺纹特征简化过度导致工程图标注出错的问题，这款参数化模型的所有特征都完整还原了实际零件的加工形态，不管是用来做装配体的结构验证，还是导出工程图做明细栏标注，都能直接使用，不需要再做额外的特征修补。
