贴片式可调电位器精密结构三维数模

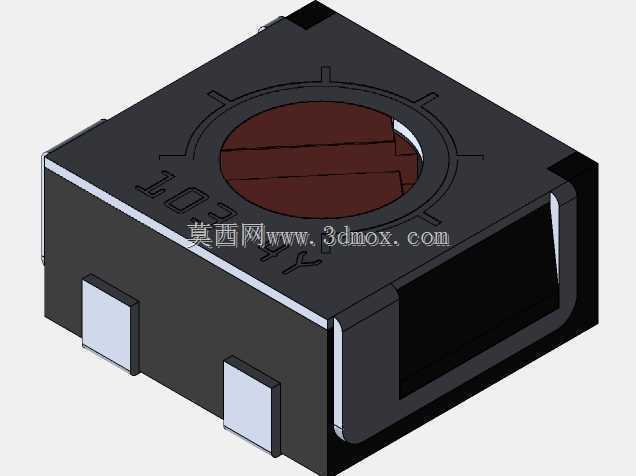

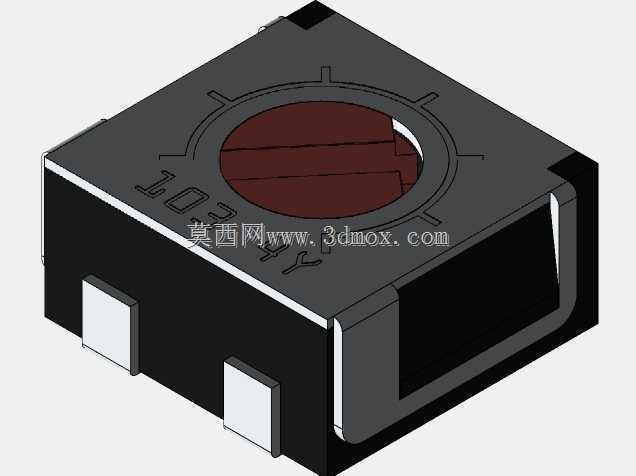

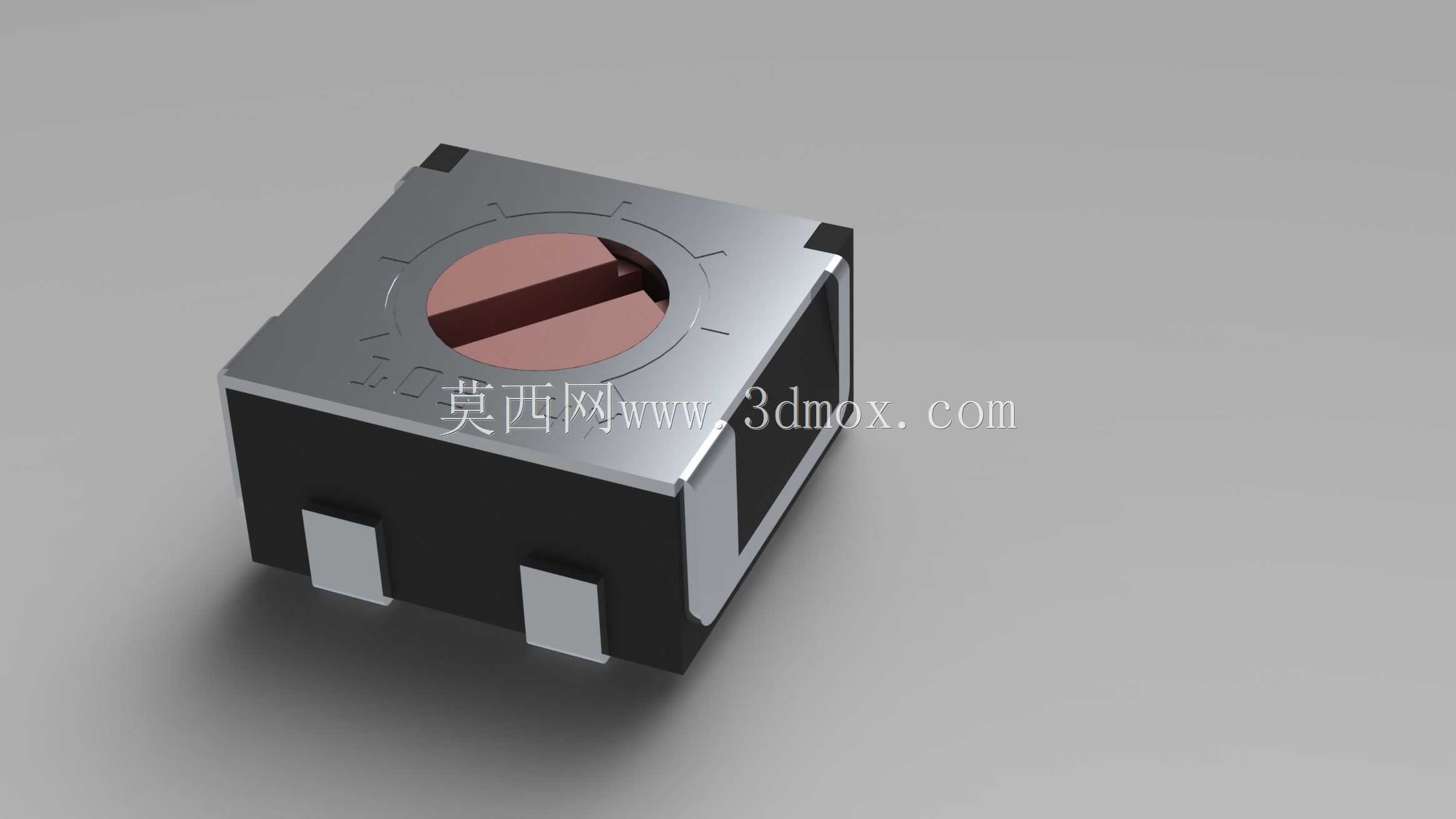

　　这款贴片式可调电位器的三维结构，完整还原了量产SMD封装电位计的全部装配细节，建模过程中完全参照实际量产元件的公差要求做结构匹配，所有配合面均预留了SMT回流焊工艺对应的焊盘爬锡空间，调节槽的深度、十字槽的配合公差完全匹配标准调试螺丝刀的刀头尺寸，避免实际生产调试中出现滑牙、调节不到位的问题。从实际应用场景来看，这类元件广泛覆盖消费类电子、工业控制板卡、小型传感模块、便携医疗设备的信号校准回路，比如传感器输出信号的零点偏移校准、电源模块的输出电压微调、音频回路的增益调节，都需要这类小体积贴片电位器完成参数匹配，相比插件式电位器，它能适配全自动化SMT贴装产线，不需要人工二次插件，大幅提升PCBA加工的效率，同时贴片封装的抗震性能更优，在有持续振动的车载、工业便携设备场景下，不会出现插件元件常见的引脚脱焊、参数漂移问题。

　　从功能特性来看，这款电位器采用顶部调节的结构设计，调节端位于元件顶面中心，完成板卡焊接后可以直接从PCBA正面完成参数调试，不需要预留板侧操作空间，能有效压缩板卡的布局面积；底部三个焊盘的布局完全遵循主流SMD电位器的焊盘规范，焊盘的宽度、间距匹配常规钢网开孔尺寸，焊接时的锡量控制可以直接套用通用0603类元件的钢网参数，不需要单独做钢网定制。外壳采用耐高温工程塑料与金属屏蔽罩结合的结构，金属罩覆盖元件顶面除调节槽外的全部区域，既能在回流焊过程中保护内部电阻基片不被高温气流冲击移位，也能起到电磁屏蔽作用，避免周边高频信号对电阻调节回路造成干扰，降低参数漂移的概率。内部的电阻基片采用碳膜印刷工艺对应的结构建模，动触点的接触压力、滑动行程完全匹配实际元件的调节手感，从结构上保证调节时的线性度，不会出现调节跳变、接触不良的问题。

　　设计过程中重点考量了安装边界的适配性，元件整体为立方体结构，长宽尺寸完全匹配标准3*3mm贴片封装规格，本体高度控制在1.8mm以内，在做板卡堆叠设计时，上方只需要预留2mm的净空高度就能满足元件安装与螺丝刀调节的空间需求，不会和上方的结构件、屏蔽罩产生干涉。三个引出焊盘的位置居中分布在元件底部两侧，焊盘的外延长度预留了0.3mm的焊锡爬移空间，避免焊接时锡量过大导致元件浮高、相邻焊盘连锡的问题。调节槽的开口做了倒角导向设计，螺丝刀刀头插入时可以自动对中，即使是自动化调试设备的电批头也能顺利卡入调节位，不需要高精度视觉对位就能完成参数校准，适配自动化产线的调试需求。另外，元件的边角做了0.1mm的圆角处理，对应实际注塑外壳的脱模圆角，建模时没有做尖锐直角处理，完全还原注塑件的工艺特征，避免数模导入PCB设计软件时出现干涉检查误报的问题，结构工程师在做板卡布局时，可以直接调用这个数模做3D布局检查，提前确认元件和周边结构件、接插件的空间间隙，减少打样后的干涉整改问题。
