12V7A铅酸储能蓄电池三维结构设计

　　这款12V7A铅酸蓄电池的三维建模，完全围绕实际工程应用中的安装适配、功能实现需求展开，没有做多余的装饰性结构，所有外观特征都对应量产产品的实际功能。从应用场景来看，这类小容量阀控式铅酸蓄电池覆盖的场景非常广，常见的有UPS不间断电源内置储能单元、消防报警系统备用供电、电动童车动力源、小型太阳能离网系统储能、门禁系统后备电源、工控设备掉电保护模块供电，部分小型电动工具、应急照明设备也会采用同规格电池作为供电载体，属于通用性极强的小型直流储能部件。

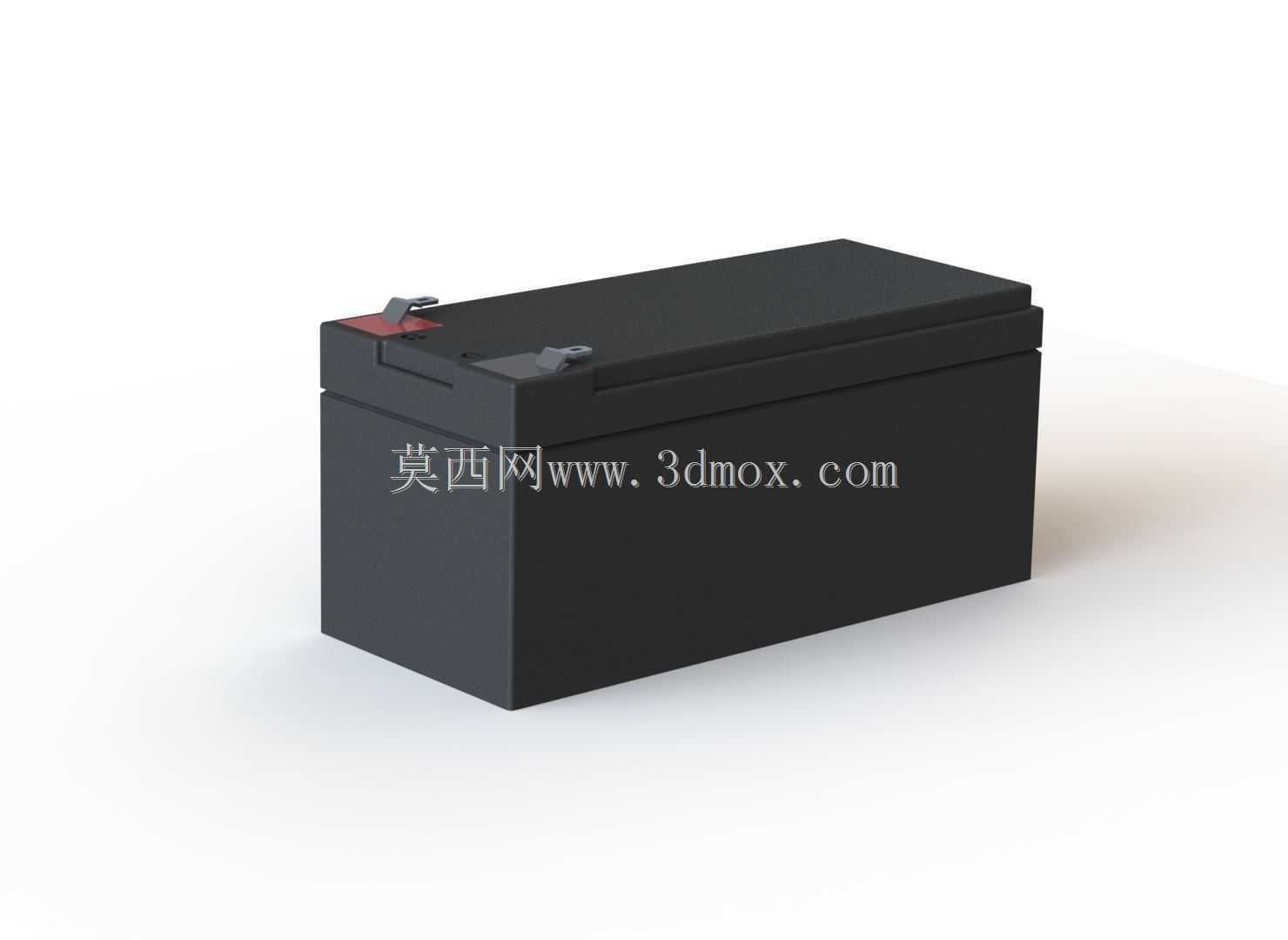

　　建模过程中首先还原的是电池本体的长方体主体结构，外壳采用ABS工程塑料的壁厚设计，壳体四周做了微小的拔模斜度，匹配实际注塑生产的脱模需求，壳体边角处的圆角过渡不是随意设置的，一方面是避免注塑过程中应力集中导致壳体开裂，另一方面也能减少安装、搬运过程中边角磕碰造成的外壳破损。顶部的两个接线端子是建模的重点细节，红色标识的为正极接线端，灰色为负极接线端，端子采用内嵌铜芯的结构设计，建模时还原了端子的凸起高度、接线片的固定卡槽尺寸，实际使用中配套的接线夹可以直接卡在端子上，通过螺栓压紧实现可靠的电气连接，端子周边的凸起挡边结构也做了还原，这个结构的作用是防止接线时金属工具意外滑落造成正负极短路，同时也能减少端子部位的积灰、积液风险。顶部的阀控密封盖结构也做了准确还原，这个位置是阀控铅酸电池的核心安全结构，当电池内部充放电产生的气体压力达到阈值时，密封阀会自动开启泄压，避免壳体鼓胀破裂，建模时还原了阀盖的安装位置和凹凸结构，和实际量产产品的结构完全一致。

　　从安装边界来看，这款电池的本体外形为规整长方体，底部为平面结构，没有额外的凸起定位柱，适配绝大多数通用电池仓的安装要求，安装时可以通过电池仓四周的限位筋固定位置，也可以通过配套的绑带、压条实现固定，建模时严格控制了壳体的长宽高比例，和实际同规格电池的安装尺寸完全匹配，不会出现模型导入装配体后和电池仓干涉的问题。壳体侧面的浅凹槽结构也做了还原，这个结构一方面是增强壳体的结构强度，减少满电状态下壳体因为内部压力产生的鼓胀变形，另一方面也方便搬运时手指扣持，提升搬运的便利性。

　　从设计思路上来说，这款电池的建模完全服务于结构装配验证需求，不管是做UPS设备的结构设计，还是做小型电动车的电池仓布局，都可以直接调用这个模型进行干涉检查、安装空间预留。建模时没有省略任何影响装配的细节：比如端子的高度决定了电池仓顶部需要预留的接线空间，壳体的拔模斜度决定了电池仓限位筋的最小间隙，顶部阀盖的凸起高度决定了电池仓上盖和电池本体之间的安全距离，这些细节如果在建模时省略，后续实际装配时很容易出现干涉问题，导致结构设计返工。

　　实际工程应用中，这类小容量铅酸电池的安装有几个需要注意的点，建模时也对应做了结构还原：首先是正负极端子的间距，这个尺寸是行业通用标准，配套的接线端子、连接线束都可以通用，建模时严格按照通用规格设置端子间距，确保装配时线束可以正常连接；其次是壳体的表面粗糙度设置，外壳采用哑光磨砂质感，既可以减少使用过程中的划痕残留，也能提升和电池仓内壁的摩擦力，减少设备移动过程中电池的窜动；最后是电池的重量分布，虽然三维模型不需要设置实际材质密度，但建模时保持了壳体壁厚均匀，内部铅组的占位空间和实际产品一致，在做整机重心仿真时，可以直接赋予对应材质得到准确的重心位置，为设备的配重设计提供参考。

　　不同于消费类电子产品的外观建模，工业储能部件的三维模型核心价值是为结构设计、装配验证提供准确的尺寸参考，这款电池模型的所有结构特征都对应实际产品的功能需求，没有为了视觉效果添加不存在的装饰结构，不管是用于设备的整体装配仿真，还是用于维修培训的结构展示，都能满足实际使用需求。在做配套设备的结构设计时，调用这个模型可以快速完成电池仓的布局，提前预留接线空间、散热空间，避免后期开模后出现安装不上的问题，大幅提升结构设计的效率，减少反复修改的成本。
