阀控式铅酸12V17Ah储能蓄电池结构

　　这款铅酸蓄电池的三维建模，完全围绕实际工程应用中的安装适配、功能实现需求搭建，没有多余的装饰性结构，所有特征都对应量产产品的实际构造。从应用场景来看，这类12V17Ah规格的阀控铅酸电池，覆盖的使用场景非常广，小到UPS不间断电源的内置储能模块、消防应急照明系统的备用供电单元，大到电动代步车的动力源、通信基站的后备电源组、光伏离网系统的小型储能单元，甚至部分工业控制机柜的直流供电备用模块，都会选用这个容量段的产品，核心原因就是这个容量的电池兼顾了体积、重量与放电容量，既不会因为容量过小导致续航/备用时长不足，也不会因为容量过大造成安装空间浪费、整机重量超标。

　　建模过程中首先还原的是电池的壳体结构，采用ABS工程塑料的一体式槽型壳体设计，壳体壁厚均匀控制在3mm左右，既保证了内部电解液承载的结构强度，也避免了壁厚过大造成的整体尺寸冗余，壳体顶部的封盖与槽体采用热封工艺贴合，建模时特意保留了封盖与槽体结合处的细微止口结构，这个结构是实际生产中保证密封性能、防止电解液渗漏的关键，很多非工程向的电池模型会忽略这个细节，导致模型无法直接用于装配干涉检查。顶部的端子结构完全按照实际量产的铜嵌件端子还原，正负极端子的间距、端子的螺纹规格、端子高出封盖平面的高度都严格遵循行业通用安装尺寸，正极端子旁的红色标识块也做了还原，这个标识是现场安装时区分正负极、避免接反短路的重要视觉提示，封盖表面的凹槽结构一方面是增强壳体顶部的结构强度，避免堆叠放置时壳体受压变形，另一方面也是为了给排气阀预留安装位置，阀控式电池的单向排气阀就设置在封盖的凹槽区域，建模时保留了排气阀的安装位特征，方便后续做整机热仿真、气体流道分析时直接调用。

　　从安装边界来看，这款电池的整体外形为规整长方体，底部没有突出的支脚结构，四个边角做了R5的圆角过渡，既避免了安装时边角磕碰造成壳体开裂，也适配市面上绝大多数标准电池柜、电池仓的安装格尺寸，电池的宽度、深度、高度尺寸都符合12V17Ah铅酸电池的通用安装规范，不需要额外做安装位的定制修改就可以直接替换同规格的其他品牌产品，这也是这类通用储能电池在设计时必须考虑的互换性要求。端子的位置设置在封盖的同一侧靠前位置，这种布局方便多组电池串联/并联时的接线操作，不需要在电池两侧预留过多的接线空间，能够有效缩小电池组的整体安装体积，接线完成后线缆可以顺着端子方向规整排布，避免线缆弯折过度造成的接触不良问题。

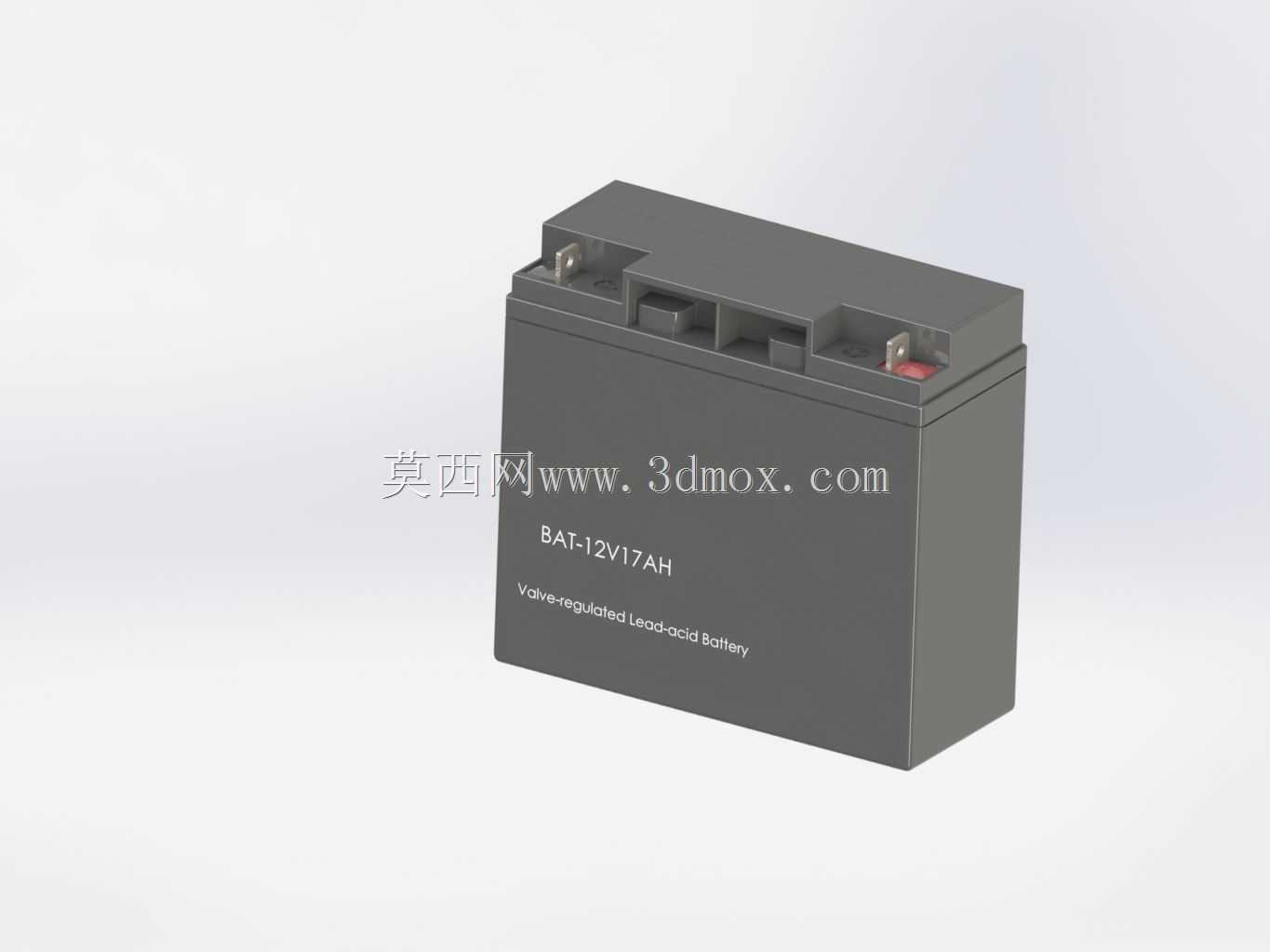

　　功能特性的还原上，模型表面的参数标识区域也做了对应呈现，明确标注了额定电压、容量以及阀控密封的产品属性，这类阀控式铅酸电池不需要后期补充电解液，属于免维护类型，建模时没有设置外露的加液口结构，完全贴合阀控电池的密封设计特点。壳体侧面的细微加强筋结构也做了还原，这些加强筋沿着壳体高度方向均匀分布，能够提升壳体侧面的抗形变能力，在电池组堆叠安装或者受到侧面挤压时，避免壳体鼓胀变形影响内部极板的结构稳定性。从建模的细节精度来看，所有的装配止口、端子嵌件、标识区域、加强筋结构都和实际产品保持一致，没有做简化处理，不管是用来做设备的装配干涉检查、安装布局模拟，还是用来做产品宣传的渲染素材、教学演示的结构拆解，都能够满足使用需求，不需要再做额外的结构补全。

　　在实际选型过程中，这个容量段的电池往往需要和安装仓的尺寸做精准匹配，很多工程师在做机柜设计时，如果选用的电池模型尺寸有偏差，就会导致实际生产出来的电池仓无法放入标准电池，或者预留间隙过大造成电池在仓内晃动，这款模型的尺寸完全遵循行业通用的安装尺寸规范，长宽高的公差控制在建模精度允许的范围内，能够直接用于安装布局的设计校核。另外端子的高度和位置精度也直接影响接线排的设计，如果端子位置偏差过大，就会导致预制的铜排无法正常安装，需要现场重新打孔弯折，增加现场施工的工作量，建模时对端子位置的精准还原，能够让工程师在设计阶段就完成铜排的预制设计，减少现场调试的工作量。
