工业现场壁挂式液位检测控制仪外观结构

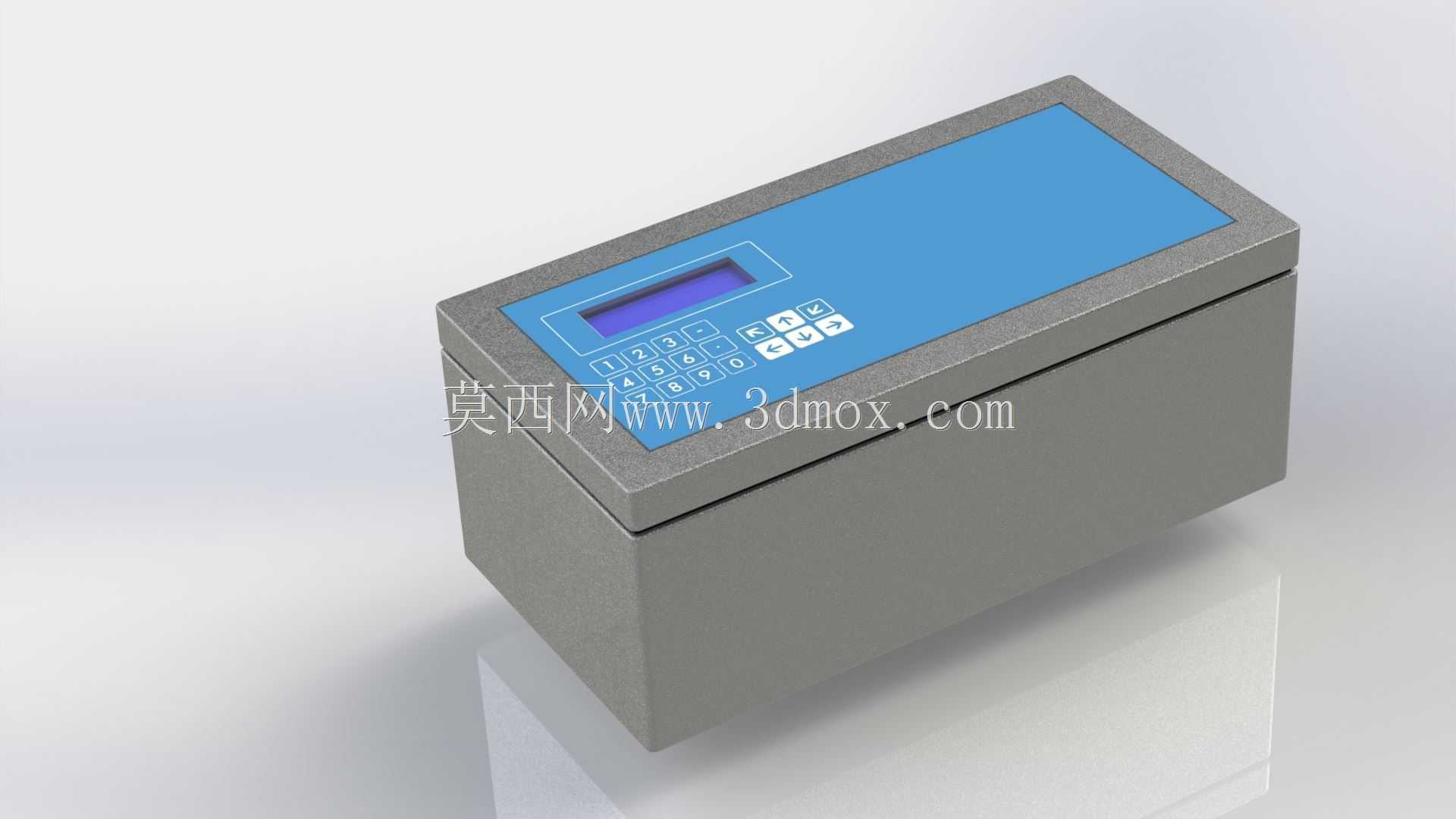

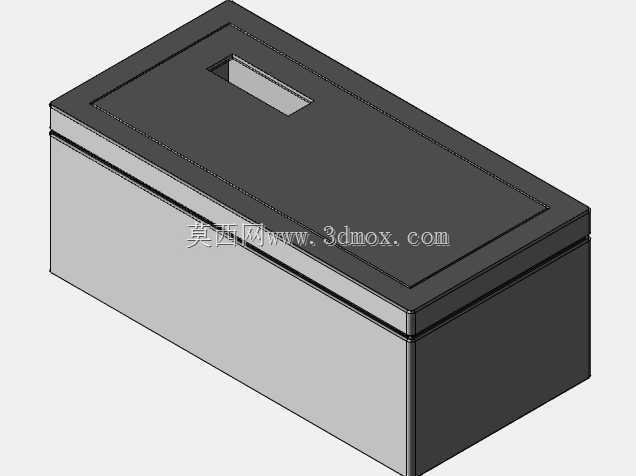

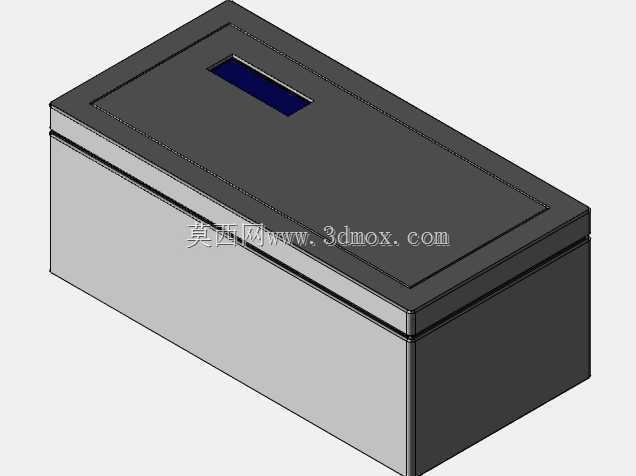

　　这款壁挂式液位检测控制装置，主要面向工业储液场景的液位参数采集与闭环控制需求，常见应用在化工原料储罐、水处理蓄水池、循环水系统、燃油储槽、食品加工料液存储罐等场景，替代传统的浮球式机械液位检测装置，实现液位数据的实时显示、阈值报警与联动输出。从结构设计来看，整机采用长方体密封壳体结构，壳体主体采用金属板材折弯焊接成型，边角做了钝化倒圆角处理，既避免安装维护时的锐边划伤，也能提升壳体整体抗形变能力，适配工业现场多粉尘、轻度溅水的安装环境，壳体接缝处预留密封胶条安装槽，可满足常规工业现场的IP防护等级要求。操作显示区域集中布置在壳体顶面的斜切面板上，这个斜角设计是结合现场安装高度做的人机工程优化：当设备壁挂安装在距地面1.4-1.

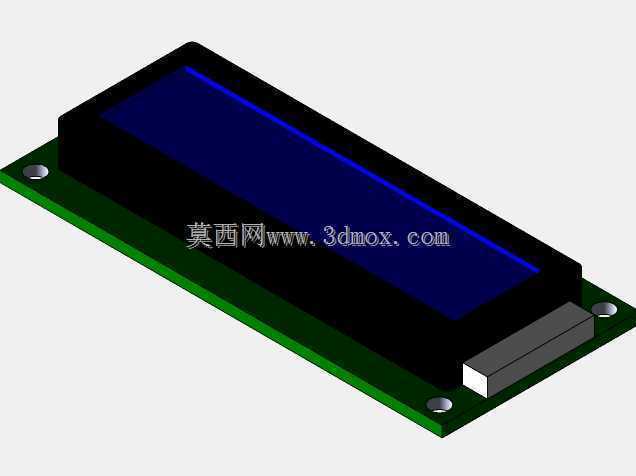

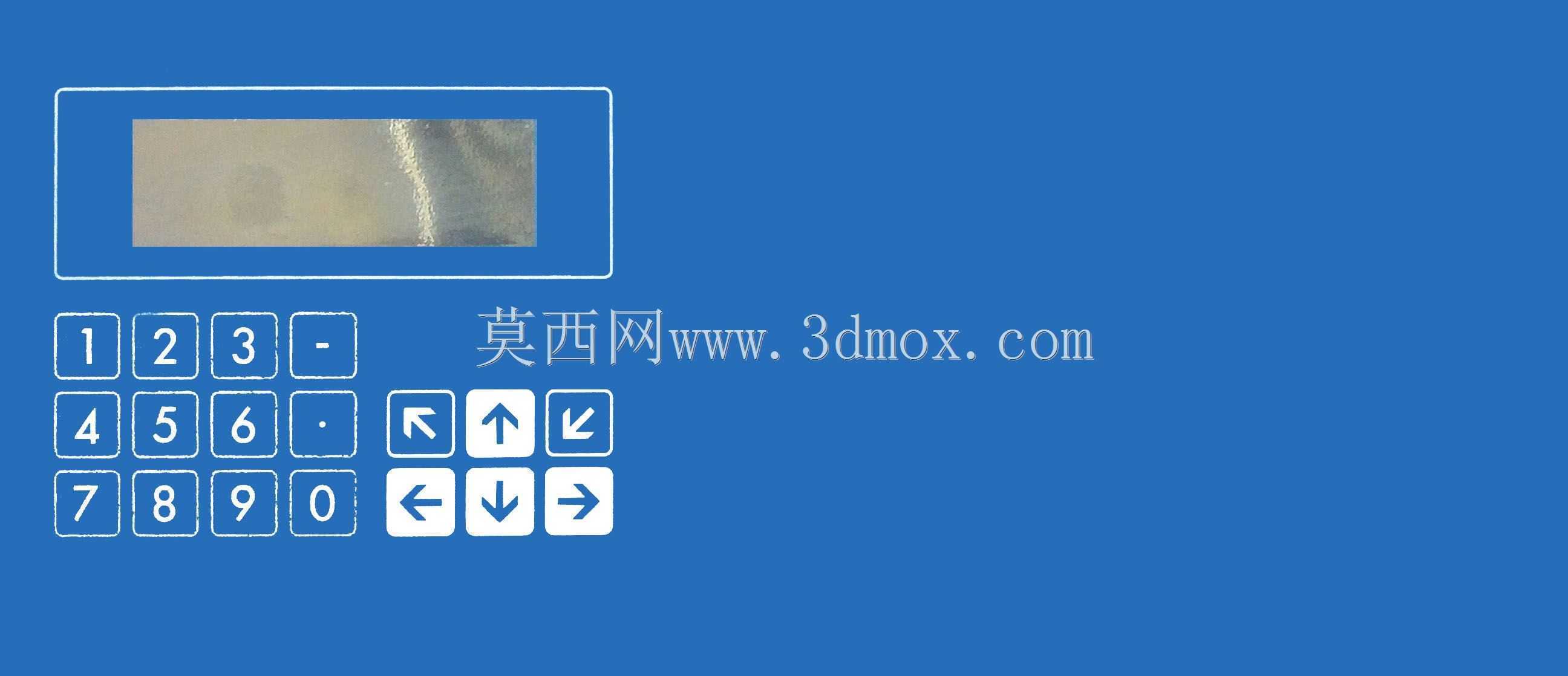

　　6米的墙面或支架上时，操作人员站立状态下视线刚好垂直于操作面板，无需弯腰或垫脚就能清晰读取显示屏数值，按键操作时手腕也能保持自然舒展的姿态，降低长时间参数调试的操作疲劳。显示区域采用段码液晶显示屏，可实时显示当前液位高度、设定阈值、输出状态等核心参数，屏幕周边做了内凹沉台设计，避免现场搬运、安装过程中硬物剐蹭屏幕表面；按键区域采用矩阵式布局的硅胶按键，按键行程适中，带清晰的功能标识，分别对应参数上调、下调、确认、切换、复位等操作功能，按键与面板之间做了密封处理，防止现场溅水、粉尘进入壳体内部。壳体内部预留了充足的走线空间，底部设计有格兰头安装位，用于穿入现场的传感器信号线、动力电源线、控制输出线缆，

　　内部的安装导轨可直接固定信号采集板、继电器输出模块、电源模块等核心电气元件，各元件之间预留足够的电气安全间隙，满足低压电气设备的安规要求。从安装边界来看，整机的长宽高尺寸适配常规壁挂式工控仪表的安装孔位，背部预留四个对称布置的挂装孔，可直接固定在墙面的膨胀螺栓上，也可搭配专用安装支架固定在设备侧壁、管道支架上，安装时需在设备周边预留不小于100mm的操作与散热空间，避免紧贴高温管道或强电磁干扰源，保障设备运行稳定性。设计过程中优先考虑了现场运维的便捷性，壳体上盖与底座采用快拆螺丝固定，无需完全拆下螺丝就能打开上盖完成接线、参数调试、模块更换等操作，内部线缆预留足够的弯折余量，避免开盖维护时扯断内部连接线。

　　作为液位检测系统的核心控制终端，这款装置可对接投入式液位传感器、超声波液位探头、电容式液位检测元件，采集到的液位信号经过内部电路处理后，一方面在显示屏上实时展示数值，另一方面可根据预设的液位上下限阈值，输出开关量信号控制进料泵、出料阀的启停，实现液位的自动调控，同时预留报警输出端口，可外接声光报警器，在液位超出安全阈值时触发报警提示，避免溢罐、干烧等生产事故。壳体的材质选型兼顾了结构强度与耐腐蚀性，常规场景采用冷轧钢板表面喷塑处理，若应用在腐蚀较强的化工场景，可更换为304不锈钢板材加工，适配不同现场的使用环境。面板的蓝色区域为功能标识区，与灰色壳体形成清晰的视觉区分，让操作人员能快速定位操作显示区域，提升现场操作的识别效率。
