250V船型翘板电源开关三维结构设计

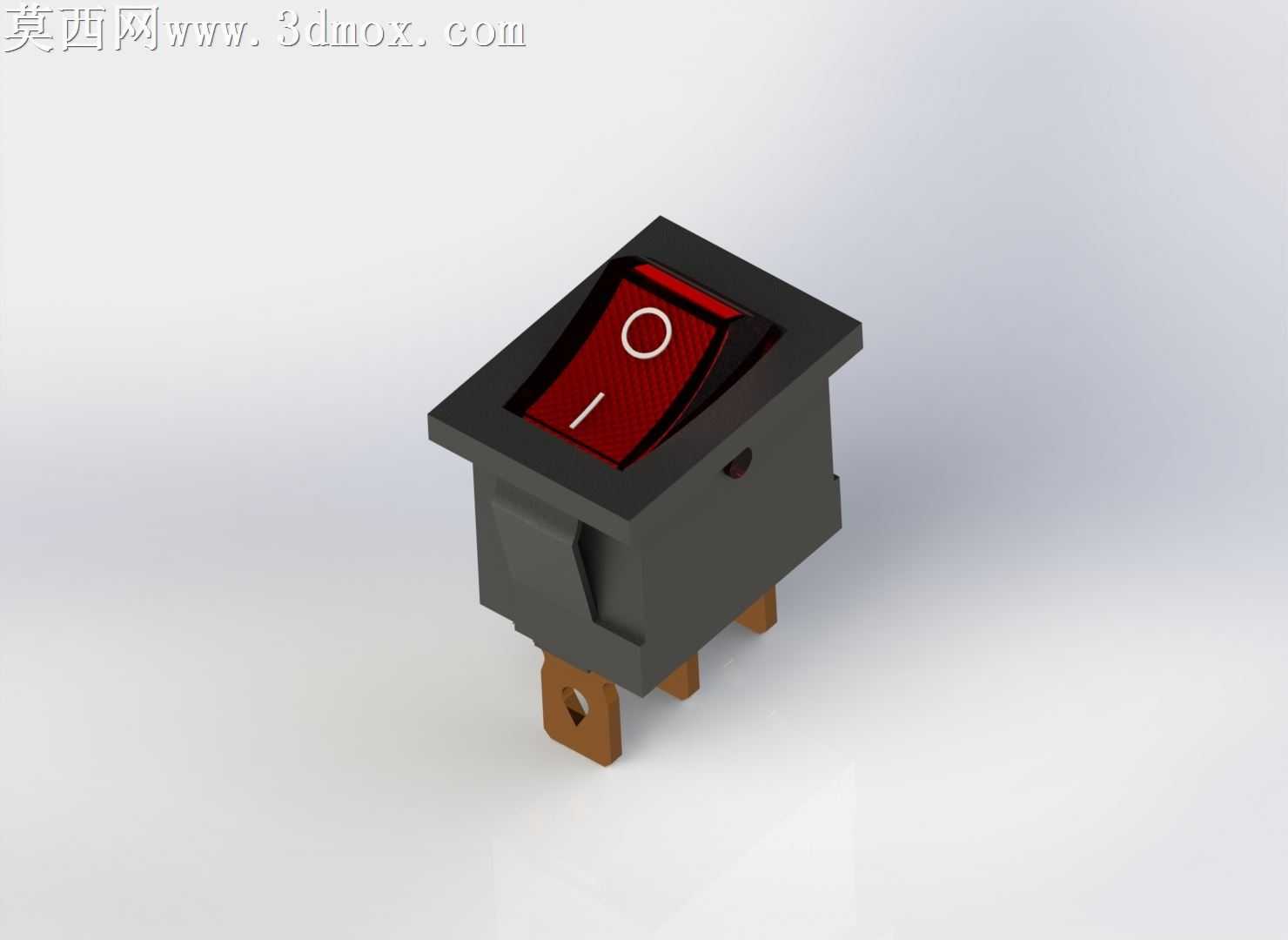

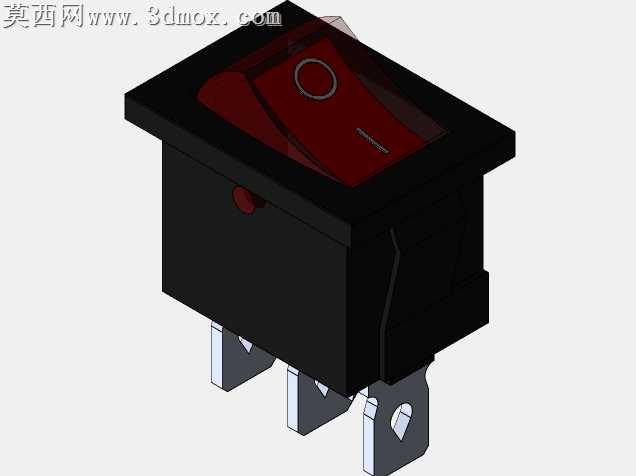

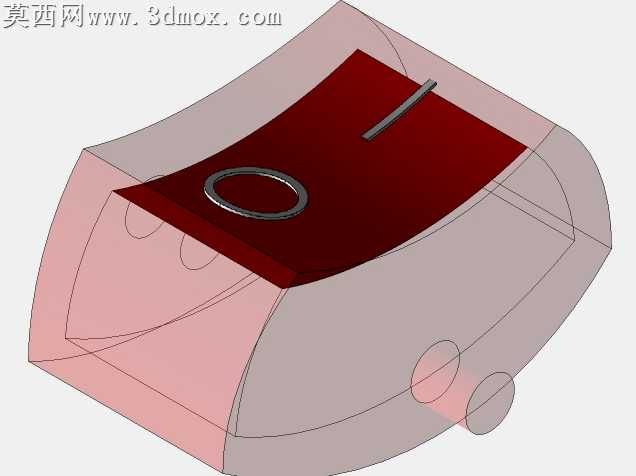

做这个开关模型的时候，我是从实际开模生产的适配角度切入的，毕竟这类小电器件用量极大，建模时的细节取舍直接关系到后续注塑、装配的成本。一开始画底座的时候，特意把外壳的拔模斜度卡在1.5度，既不会因为斜度太大让外壳和面板安装后出现缝隙，也能保证注塑件从模具里顶出的时候不会刮花内壁，底座侧面的卡扣位没有做太厚的胶位，避免注塑的时候出现缩水痕，毕竟黑色ABS料一旦缩水，表面的凹痕在成品上会特别明显。翘板按键的曲面处理花了点心思，按键表面不是纯平的，做了微微的内凹弧面，刚好贴合手指按压的触感，边缘做了R0.8的圆角，不会划手，按键上的通断标识我没有做成后期丝印的平面，而是直接在模型上做了0.2mm的凹陷，这样生产的时候可以直接做模内注塑填色，比后期丝印更耐磨，长期按动也不会掉标识。插脚部分的尺寸是严格按照常用PCB板安装孔位来定的，三个铜插脚的间距留了足够的安全爬电距离，插脚和底座的配合位做了倒扣结构，装配的时候直接压进去就能卡紧，不需要额外打胶，能省不少装配工序。材质调试的时候，外壳部分给的是哑光黑色ABS材质，粗糙度调到0.6，模拟实际开关外壳的磨砂质感，不会留指纹；翘板部分用的是半透的红黑PC料，特意加了一点点透光属性，要是后续要做带灯款的开关，不用重新改结构就能直接适配；铜插脚部分给的是镀锡铜的金属质感，带一点点轻微的做旧氧化效果，不会像镜面金属那样假。按键和底座的配合间隙留了0.15mm，既不会因为间隙太大晃荡，也不会因为间隙太小在温度变化的时候出现卡键的问题，内部的翘板活动空间我特意核对了实际开关的行程，按下去的反馈角度卡在15度，和真实开关的按压手感匹配。整个模型没有做多余的装饰结构，所有的特征都是为了实际生产落地服务，不管是用来做电器产品的配套结构验证，还是用来做实训建模的练习案例，都能直接用，甚至导出工程图就能直接拿去开模打样，不用再做太多结构调整。
