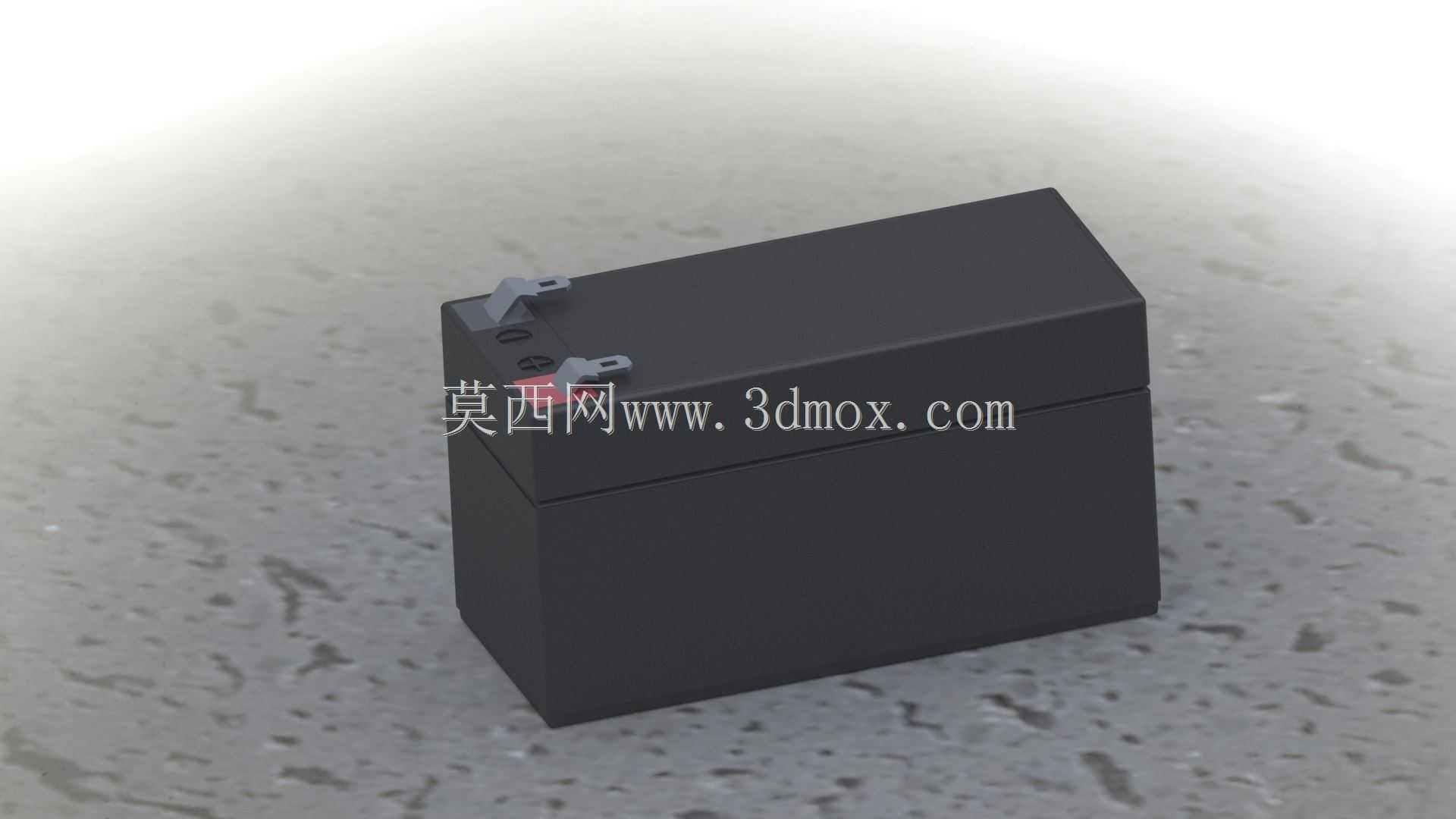

12V1.3Ah铅酸储能蓄电池结构设计

　　在低压直流供电的各类场景里，小容量铅酸蓄电池的应用覆盖范围远超多数结构工程师的日常接触边界，从门禁系统的备用供电单元、消防报警回路的应急电源，到小型UPS的储能模块、儿童电动玩具的动力源，甚至部分工控设备主板的掉电保持供电，都能看到这类12V小容量蓄电池的身影。做这类电池的三维结构设计时，首先要锚定的是实际安装场景的边界约束，这类小容量电池多数采用嵌入式安装，外壳的长宽高公差需要控制在±0.5mm以内，避免出现装不进预留电池仓的问题，顶部的接线端子位置要和常规同容量产品的端子布局保持通用互换性，端子采用插片式结构，插片的厚度、宽度以及两个端子的中心距，都要匹配市面上通用的快接接线端子规格，不用额外定制接插件就能完成接线作业。

　　从功能特性来看，12V1.3Ah的规格属于小容量铅酸电池范畴，内部由6个单格2V铅酸电芯串联组成，外壳采用ABS阻燃材质注塑成型，壳体的壁厚设计要兼顾抗冲击性能和内部空间利用率，壁厚过薄会导致搬运或者安装过程中受外力开裂漏液，壁厚过厚则会挤占内部电芯的容纳空间，压缩电解液的存储量，直接影响电池的实际放电容量。壳体上盖和主体的连接采用超声波焊接工艺，设计时要在接缝位置预留定位止口和焊接筋条，焊接筋条的高度、宽度要匹配超声波焊接机的功率参数，保证焊接完成后接缝处的密封性能达到IP65级别，避免电解液渗漏同时防止外部水汽进入壳体内部影响电芯寿命。

　　设计过程中还要考虑实际使用的维护需求，上盖位置预留的排气阀结构不能省略，铅酸电池在充放电过程中会产生少量气体，排气阀的开启压力要设定在合理区间，压力过高会导致壳体鼓胀变形，压力过低则会让内部电解液过快蒸发缩短电池使用寿命。顶部的两个接线端子要做极性防呆设计，正极端子旁的壳体上模压凸起的“+”标识，负极端子旁模压“-”标识，标识的凹陷深度不小于0.3mm，即使表面的标识涂层磨损也能通过触感分辨极性，避免现场接线时接反正负极烧坏后端供电设备。

　　从安装适配的角度来说，这类电池的底部通常不需要额外的固定安装孔，多数场景下是直接放置在电池仓内，依靠电池仓的侧壁限位，所以壳体的四个边角要做R3左右的圆角过渡，一方面是避免安装时边角尖锐划伤操作人员，另一方面也能减少应力集中，降低壳体受挤压时边角开裂的概率。壳体表面的防滑纹理设计也不能忽略，电池侧面做浅深度的网格状防滑纹，方便操作人员拿取时增大摩擦力，不会因为手上沾有油污导致电池滑落摔坏。

　　建模过程中要注意内部电芯和外壳的间隙预留，电芯组和外壳内壁之间要预留1mm左右的缓冲间隙，填充缓冲泡棉吸收运输过程中的振动冲击，避免车辆移动或者设备搬运时的振动导致电芯极耳断裂。接线端子和上盖的连接位置要做密封结构，端子和上盖注塑时嵌为一体，结合位置做多层密封台阶，防止电解液从端子装配位置渗漏出来腐蚀接线端。另外还要考虑电池的重量分布，12V1.3Ah的铅酸电池整体重量在0.6kg左右，重心要尽量和壳体几何中心重合，避免拿取时出现一端偏重的情况，影响安装操作的手感。

　　在实际选型适配时，这类小容量电池的外形尺寸已经形成了行业通用的规格，设计时如果没有特殊的安装空间限制，尽量贴合通用尺寸做结构设计，保证产品可以直接替换市面上同规格的其他品牌电池，降低用户的替换成本。如果是定制化场景下的特殊尺寸设计，也要优先保证端子位置的通用性，或者在模型里附带转接头的安装位置，不用改动原有设备的接线结构就能完成适配。另外壳体材质的阻燃等级要达到UL94-V0级别，尤其是用在消防、安防类设备里的备用电池，阻燃性能是硬性指标，建模时要在壳体的材质属性里标注清楚阻燃参数，方便后续做结构验证时核对材料性能。
