插拔式6针接线端子结构设计

项目分类:通用五金配件 发布时间:2022-01-29 ID:528849
  • 插拔式6针接线端子结构设计
  • 插拔式6针接线端子结构设计
  • 插拔式6针接线端子结构设计
  • 插拔式6针接线端子结构设计
  • 插拔式6针接线端子结构设计
  • 插拔式6针接线端子结构设计
  • 插拔式6针接线端子结构设计
  • 插拔式6针接线端子结构设计

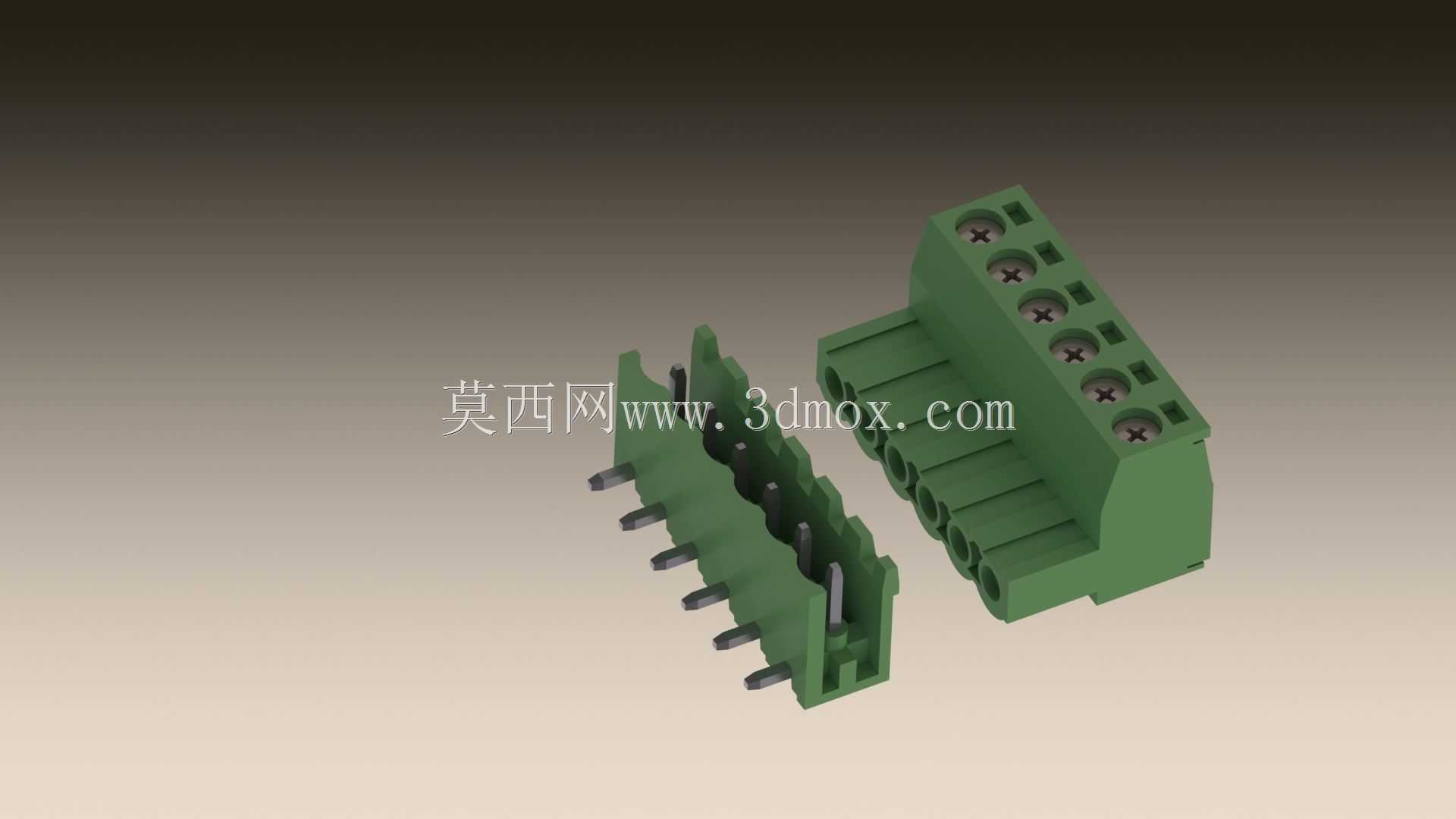

  在工业电控柜内部布线、小型设备信号转接、PCB板外接线路拓展这类场景里,插拔式接线端子的使用频率一直居高不下,这套6针结构的端子,就是针对小电流信号回路、低压动力分线场景做的适配设计。整套结构分为公母两个配对部分,带针脚的公端部分可直接焊接在PCB板上,或是通过卡装结构固定在设备安装梁上,母端部分自带压线螺钉,施工时无需焊接,只需要将剥好绝缘层的导线插入进线孔,拧紧顶部的螺钉就能完成导线压接,后期需要检修更换部件时,直接拔下母端部分即可完成线路断开,不用逐根拆除导线,能大幅缩减现场布线、后期维护的工时。

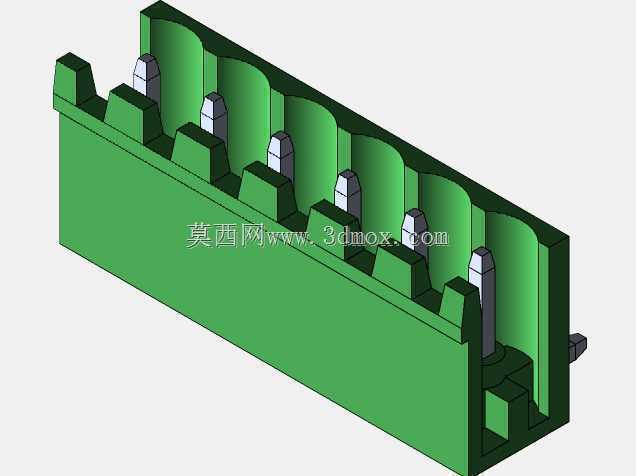

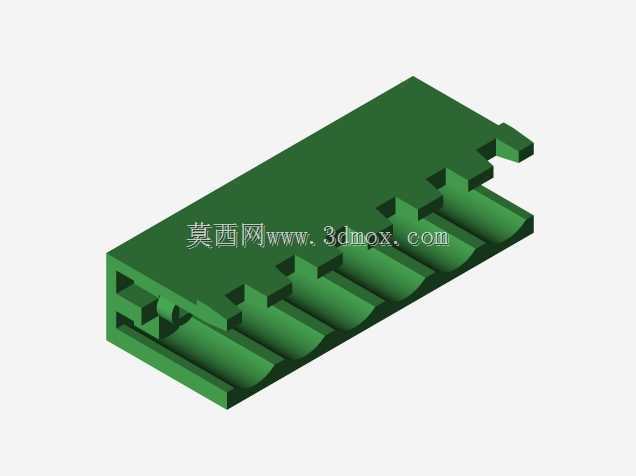

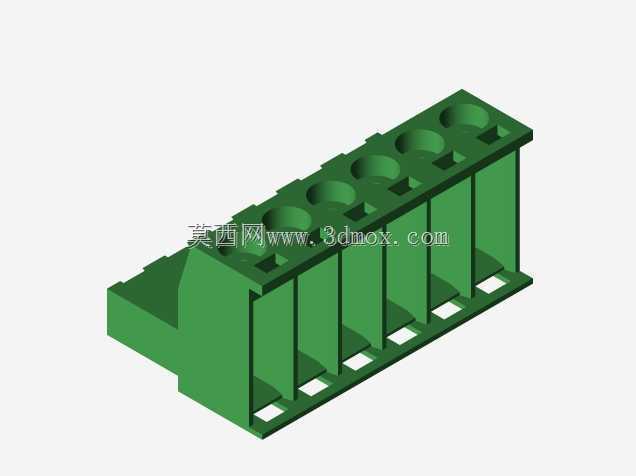

  从结构设计逻辑来看,公端的插针采用带防退倒刺的结构,插入母端的导电夹片后,倒刺会和夹片内壁形成卡合阻力,避免设备运行过程中受振动影响出现接插松脱、接触电阻变大的问题;母端的每个压线位都做了独立的隔仓,相邻接线位之间的绝缘隔筋厚度经过反复校核,能满足低压场景下的电气间隙要求,避免相邻导线之间出现爬电、短路的风险。外壳部分采用的是常见的绿色绝缘工程塑料材质,材料本身具备一定的阻燃性能,同时耐温范围能覆盖常规工业现场的环境温度波动,不会因为设备长期运行发热出现壳体变形、绝缘性能下降的问题。

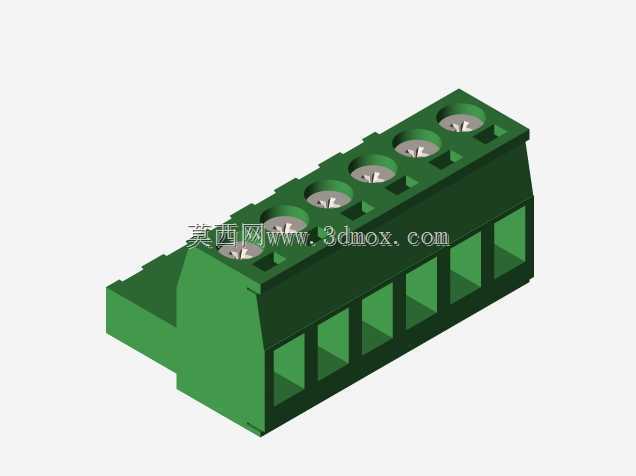

  安装边界方面,公端部分的针脚间距采用行业通用的标准间距,针脚长度适配常规厚度的PCB板焊接需求,焊盘位置的设计符合常规波峰焊的工艺要求,不会出现焊接时连锡、针脚偏位的问题;母端部分的进线孔直径适配0.5-2.5平方毫米的多股铜芯导线,基本覆盖了小功率控制回路、传感器信号回路的常用导线线径,顶部的螺钉采用标准十字槽,适配常规电工螺丝刀操作,压线时的螺钉行程经过限位设计,不会因为拧动过度导致螺钉脱落、或是压接过重损伤导线线芯。公母对插时带有导向结构,插装过程中不会出现针脚错位顶弯的问题,插合到位后会有轻微的阻尼反馈,施工人员能直观判断接插是否到位,同时侧面带有简易的卡扣结构,插合后卡扣会自动卡入公端的限位槽,进一步提升接插后的连接可靠性,即使是在有持续振动的设备上使用,也不会出现意外松脱的情况。

  在实际选型使用时,这套6针端子可以单组使用,也可以根据实际接线需求多组并排拼接,拼接时相邻端子之间的定位凸台和凹槽能自动对齐,拼接后整体平整度一致,不会出现高低错位影响安装的问题。每个接线位的侧面都预留了标识位,可以粘贴线号标识,方便后期检修时快速识别线路走向,相比传统的螺钉式固定接线端子,这种插拔结构的端子在批量设备生产时,能实现柜体布线和部件装配的并行作业,柜体端的线路可以提前在母端压接完成,待设备主体装配到位后,直接将母端插在预装的公端上即可,能有效压缩整机组装的周期,同时在设备需要返厂维修时,也不用逐一标记拆除每根导线,直接拔下接插件就能分离部件,大幅降低售后维护的难度。
