工业机柜用珀耳帖制冷散热组件结构设计

　　这套珀耳帖冷却组件，核心面向密闭工业电控柜、户外通讯基站机柜这类无法采用开放式风冷的温控场景，解决传统换热方案在高粉尘、高湿、强腐蚀环境下无法平衡散热与密封防护的痛点。实际工况中，这类密闭柜体内部的PLC、伺服驱动器、电源模块等发热元件持续积热，若仅靠柜体自然散热，内部温升很容易突破电子元件允许的工作温度上限，导致元件寿命骤降、运行稳定性受影响，而常规的开孔式风冷会引入外界粉尘、水汽，直接威胁柜内电路安全，这套半导体制冷组件刚好适配这类需求。从功能逻辑上看，组件采用珀耳帖效应实现无制冷剂的固态制冷，冷端贴合柜体内部导冷板，通过内置的轴流风扇将冷量均匀扩散到柜内空间，热端则通过独立的外置风道配合散热鳍片与风扇，将热量直接排到柜体外部，

　　冷热端通过隔热安装板完全物理隔离，既保证柜体的IP防护等级不被破坏，又能实现持续的热量搬运，相比压缩机制冷单元，它没有运动的制冷管路与冷媒，抗震性更强，也不存在冷媒泄漏的风险，适合无人值守的户外站点、移动设备柜体这类维护不便的场景。设计层面，整套组件采用模块化集成思路，将半导体制冷片、冷热端鳍片、双组散热风扇、安装固定框架整合为一个整体单元，安装时只需要在柜体侧壁开出对应尺寸的矩形安装孔，将组件嵌入后通过周边的安装孔用螺丝锁紧即可，不需要额外布置复杂的管路与线路，适配不同厚度的柜体板材，安装边界做了翻边密封结构，配合密封胶条可以直接达到IP55以上的防护等级，不需要额外做密封处理。尺寸设计上，组件的整体厚度控制在120mm以内，

　　外置热端部分突出柜体表面不超过80mm，不会在柜体外侧占用过多安装空间，避免和现场的走线槽、相邻柜体产生干涉；内置冷端部分突出柜内壁不超过40mm，不会挤占柜内原本的元件安装空间，适配深度400mm以上的标准工业机柜。风道设计上做了冷热端完全隔离的流道，冷端风扇采用离心式低噪风机，出风方向平行于柜内壁，避免直吹柜内元件产生凝露，冷端鳍片做了阳极氧化处理，表面不易积灰凝水；热端鳍片采用高密度铝制挤型鳍片，配合高风量轴流风扇，在环境温度40℃的工况下，可以实现不低于150W的制冷量，能满足内部总发热量100-120W的密闭柜体温控需求，将柜内温度稳定控制在比环境温度低5-10℃的区间，避免柜内温度过高。结构细节上，

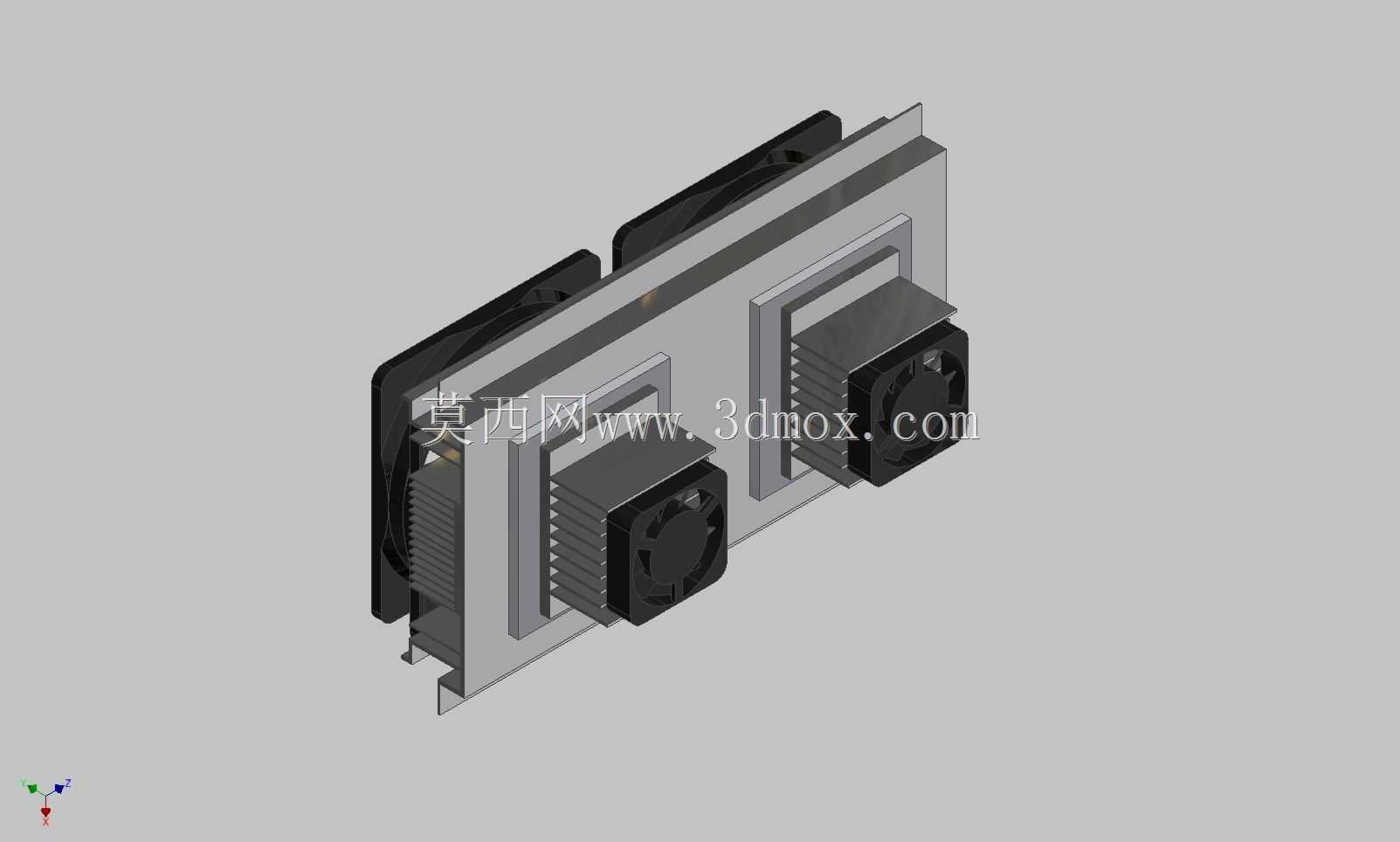

　　制冷片的压紧结构采用均匀分布的弹簧压点，保证制冷片两面和冷热端鳍片的导热面完全贴合，不会因为长期震动出现贴合间隙导致导热效率下降，所有导电接线都布置在组件侧边的防水接线盒内，外部接线只需要接入直流24V电源即可工作，不需要额外的控制模块，组件内置的温控开关可以在热端温度过高时自动调整风扇转速，避免热端过热导致制冷片反向导热。实际选型适配时，需要先核算柜内所有发热元件的总功耗，再结合柜体的表面积、安装环境的极端最高温度，确认制冷量留有20%以上的冗余，安装位置优先选择柜体侧壁的中上部，因为热空气自然上浮，冷量从上部送出可以借助空气自然对流实现更均匀的柜内温度分布，避免出现局部冷热不均的问题；如果是在高湿环境下使用，还可以在冷端下方配套加装凝露接水盘，将少量凝露水通过导水管排出柜外，避免凝露滴落影响柜内元件。这套组件的三维结构完整还原了实际量产产品的所有装配细节，包括每个螺丝的安装位、风扇的固定卡扣、鳍片的齿距参数、安装板的密封槽结构，在做柜体设计时可以直接导入装配，提前核对安装孔位、干涉边界，不需要重新测绘建模，能大幅缩短电控柜温控系统的设计周期，也可以作为半导体制冷类产品结构设计的参考样件，帮助设计人员快速掌握这类冷热隔离组件的结构设计要点，规避制冷片压紧、风道密封、安装干涉这类常见的设计问题。
