户外环境监测用风向传感装置结构设计

　　这类风向检测部件多用于户外气象站、港口风力监测点位、光伏电站环境监测阵列、高层建筑风环境测试点位中，核心作用是实时捕捉水平方向的来流风向，为后续的风力数据统计、设备运行防护、环境参数采集提供基础的方向维度数据。从结构设计逻辑来看，整体采用立式同轴布局，底部为标准螺纹连接基座，适配多数户外监测立杆的预装安装接口，安装时无需额外定制转接件，直接旋入对应规格的安装座即可完成固定，基座内部预留了信号线缆穿接通道，可将传感信号通过立杆内部走线引至下方的数据采集终端，避免线缆外露带来的老化、拉扯损坏问题。

　　中部的主体舱段采用金属壳体封装，内部集成角度传感元件与转动支撑结构，转动副采用低阻尼密封轴承结构，既可以保证上部风标部件在微风条件下即可灵活转动，不会出现卡滞导致的方向检测偏差，又能阻挡户外环境中的沙尘、雨水进入轴承与传感舱内部，适配沿海高盐雾、西北多沙尘、南方高湿度等不同户外工况的长期使用需求。壳体表面做了阳极氧化防腐处理，长期暴露在紫外照射、雨水冲刷的环境下不会出现表层脱落、锈蚀问题。

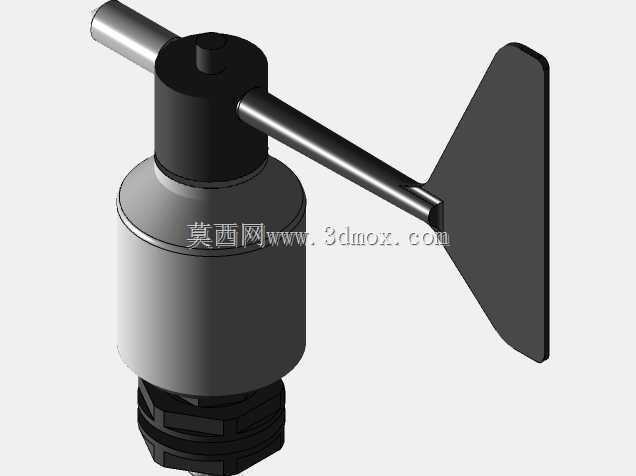

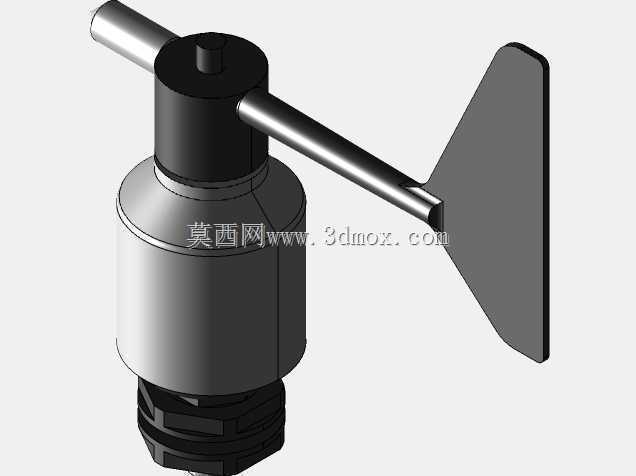

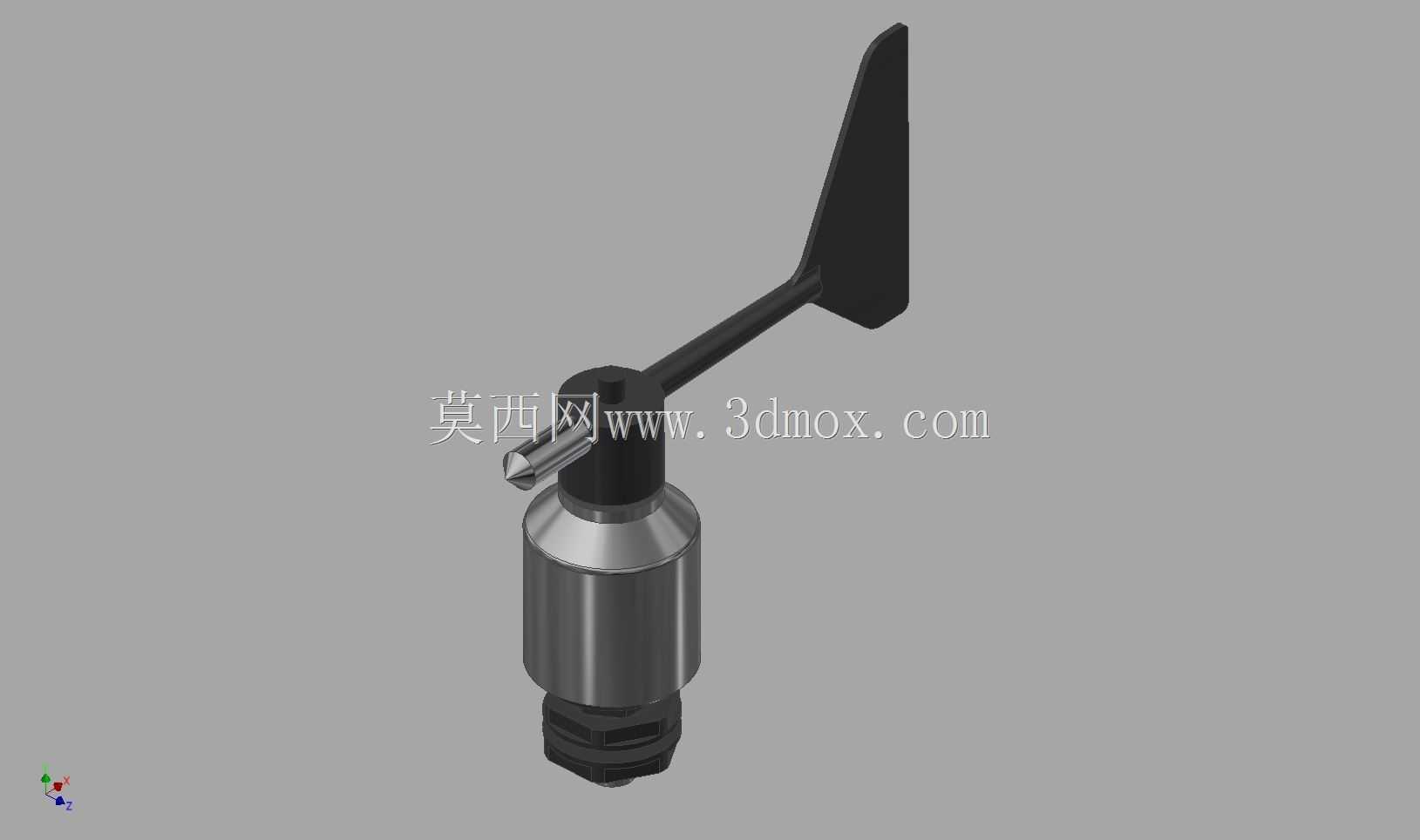

　　上部延伸的风标组件采用不对称尾翼设计，尾翼板为垂直安装的薄型板状结构，重心落在转动轴的轴线上，当有气流吹过时，尾翼会受风压作用带动整个转动组件绕轴线旋转，始终保持尾翼正对来风方向，此时内部的角度传感元件即可输出对应风向的角度信号。风标杆件与尾翼的连接采用嵌入式固定结构，避免长期转动过程中出现尾翼松动、角度偏移的问题，尾翼边缘做了圆弧过渡处理，降低气流经过时产生的紊流对指向精度的干扰。

　　在安装边界设计上，整体径向最大尺寸集中在尾翼摆动范围，安装时需要保证设备周边1米范围内无突出遮挡物，避免建筑结构、其他监测部件遮挡来流导致风向检测失真；设备整体高度控制在常规气象监测配件的通用尺寸区间，不会因为过高导致立杆风阻负载过大，也不会因为过矮被周边遮挡影响检测精度。转动部分的阻尼参数经过匹配调校，启动风速阈值符合常规户外气象监测的标准要求，在0.3m/s的微风条件下即可正常启动转向，在40m/s的强风条件下也不会出现结构变形、转动部件损坏的问题。

　　从结构建模的细节来看，各部件的配合公差按照户外传感设备的通用精度要求设定，基座螺纹的公差适配普通管螺纹的安装标准，轴承安装位的公差满足轻载转动部件的配合要求，既不会因为过盈量过大导致装配困难，也不会因为间隙过大导致转动过程中出现晃动、检测精度下降的问题。尾翼部分的造型做了减重设计，在保证结构强度的前提下降低转动部分的整体重量，进一步降低启动风速阈值，提升低风速条件下的检测灵敏度。设备整体没有多余的外露突出结构，最大程度降低积灰、挂留杂物的概率，减少后期户外运维的清理频次，适合无人值守的长期监测点位使用。
