聚碳酸酯透明密封防护盒结构设计

　　这款聚碳酸酯材质的透明防护盒，在工业现场的零散电子元件收纳、户外小型传感模块封装、低压线路节点防护场景中有着极高的适配性，日常做设备改造时，经常会遇到零散的信号转换模块、小型接线端子需要做防尘防水封装，选这类尺寸适中的透明盒体，不用开盖就能直接观察内部元件的工作状态，排查故障时能省掉反复拆盖的步骤，尤其适合安装在设备侧方、户外立杆这类需要频繁巡检的点位。

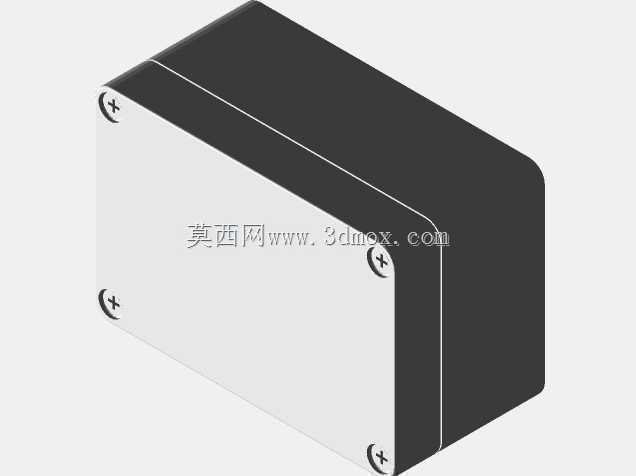

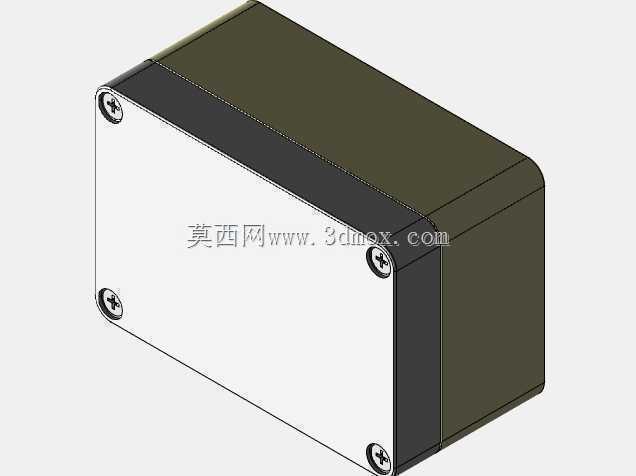

　　盒体整体外形尺寸控制在100mm×68mm×50mm的边界内，这个尺寸是经过多场景验证的黄金区间，既不会因为体积过大占用过多安装空间，也不会因为内部容积不足放不下常规的小型PCB板、接线端子排。盒体底部预留了足够的平整安装面，四角的安装柱和盒盖的螺丝孔位完全同轴对应，安装时可以直接通过底部的固定孔把盒体锁在安装面板上，也能搭配导轨卡扣适配标准DIN导轨安装，适配车间里绝大多数的电控箱内部安装场景。

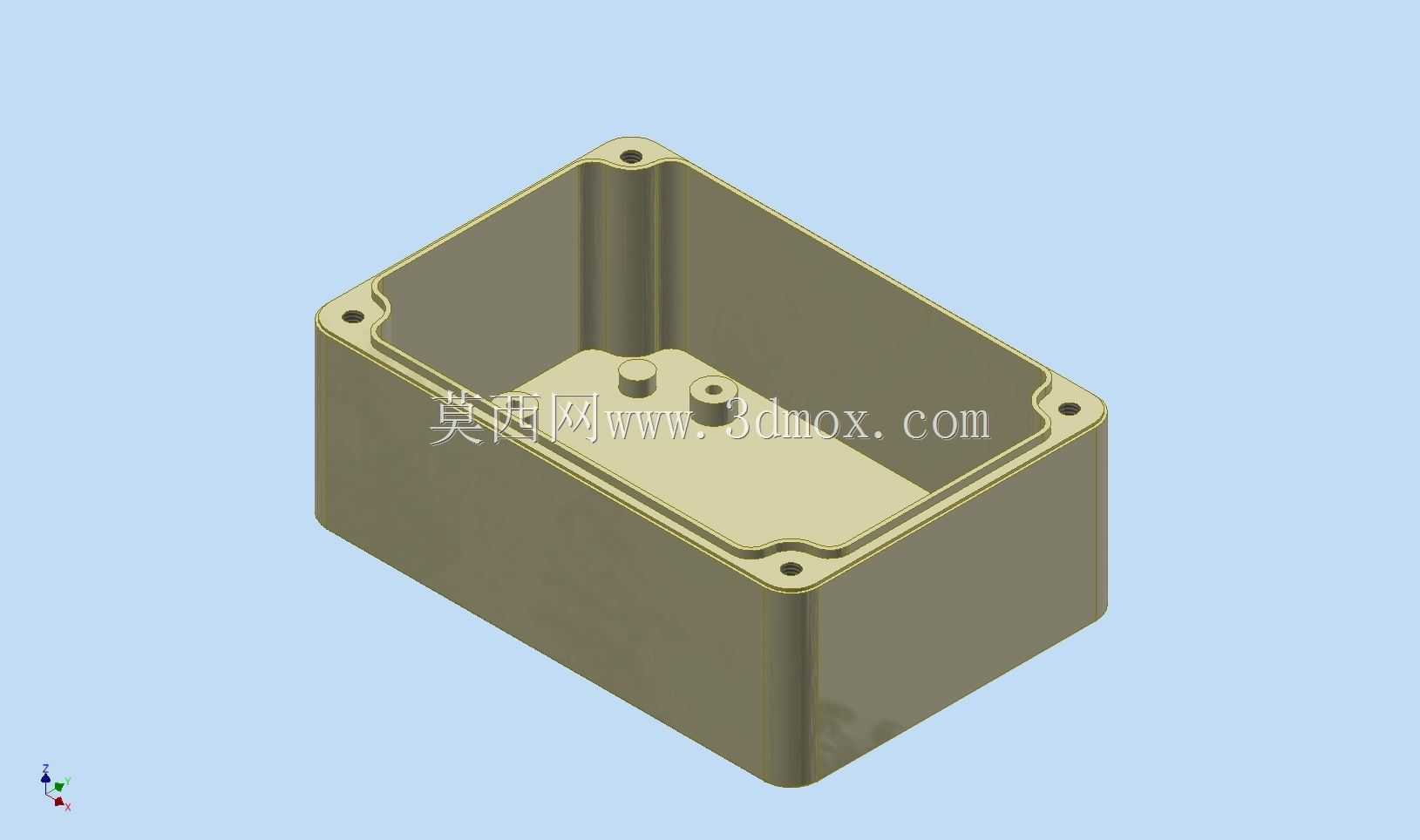

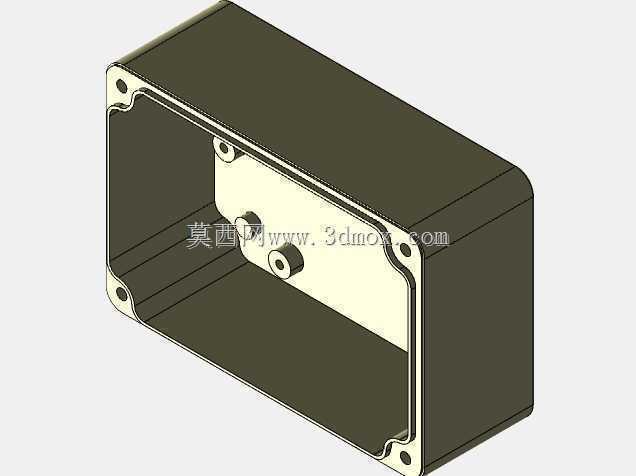

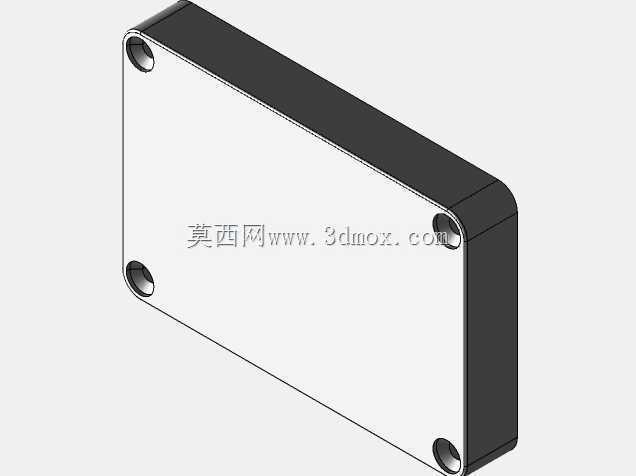

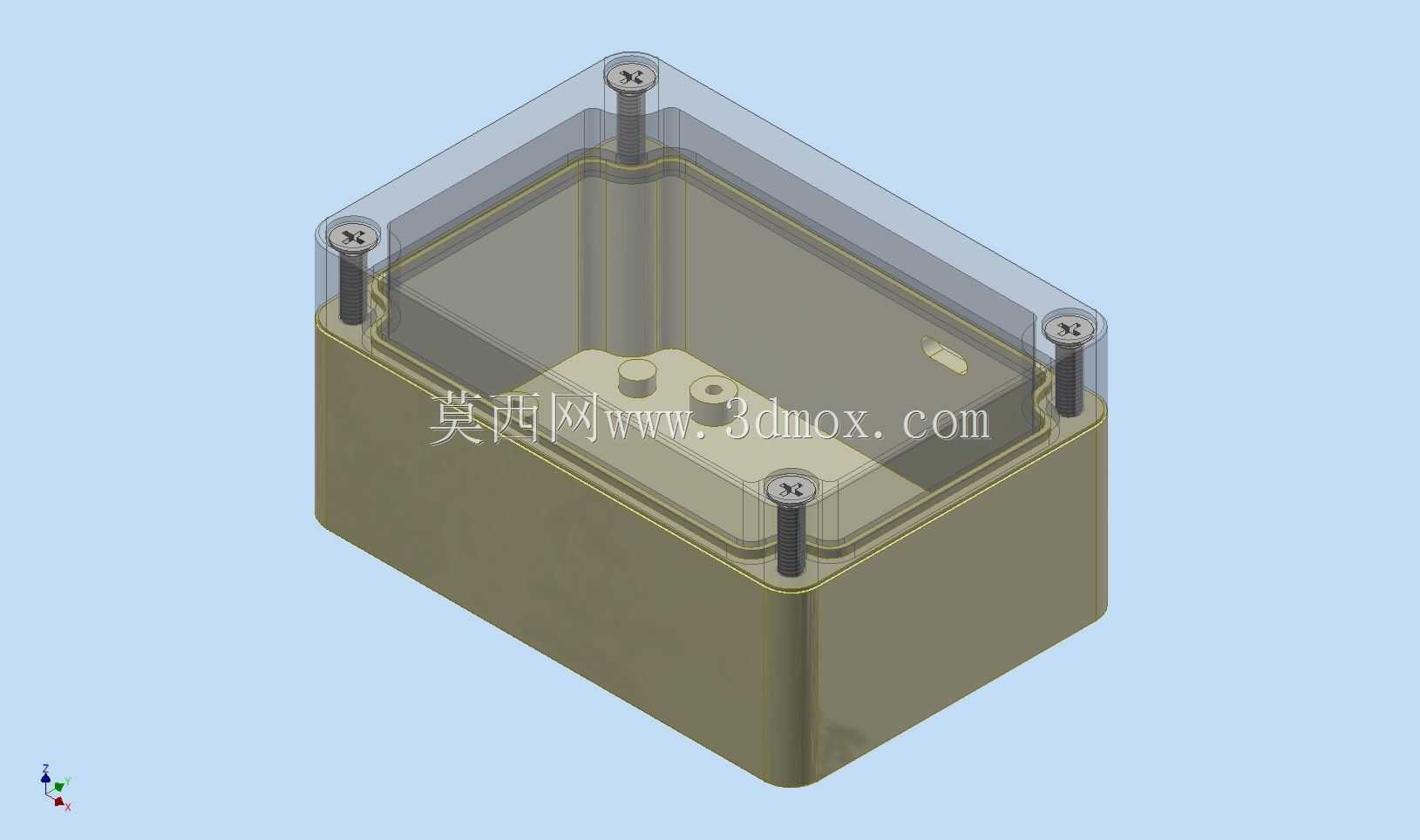

　　结构设计上，盒体和盒盖的配合面做了一圈嵌入式的密封槽，装配时可以搭配丁腈橡胶密封圈实现IP65级别的防护效果，能够阻挡日常的粉尘飞溅、短时淋水，完全满足普通工业车间、户外半遮蔽场景的防护要求。四个角的固定螺丝采用内嵌式设计，螺丝头不会突出盒盖表面，既避免了安装时螺丝剐蹭周边线路，也能减少外力磕碰导致螺丝松动的概率。盒体内部的四角做了一体化的支撑柱，柱高和盒体深度匹配，安装PCB板时可以直接把板子架在支撑柱上，用自攻螺丝固定即可，不需要额外加装铜柱，减少装配时的零件数量，也能避免额外零件在盒内晃动产生异响。

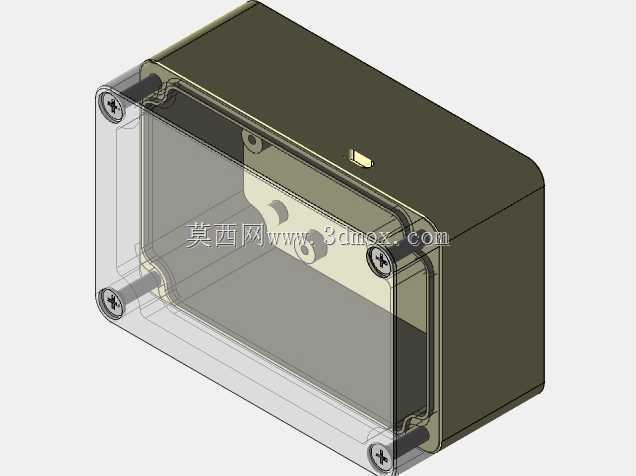

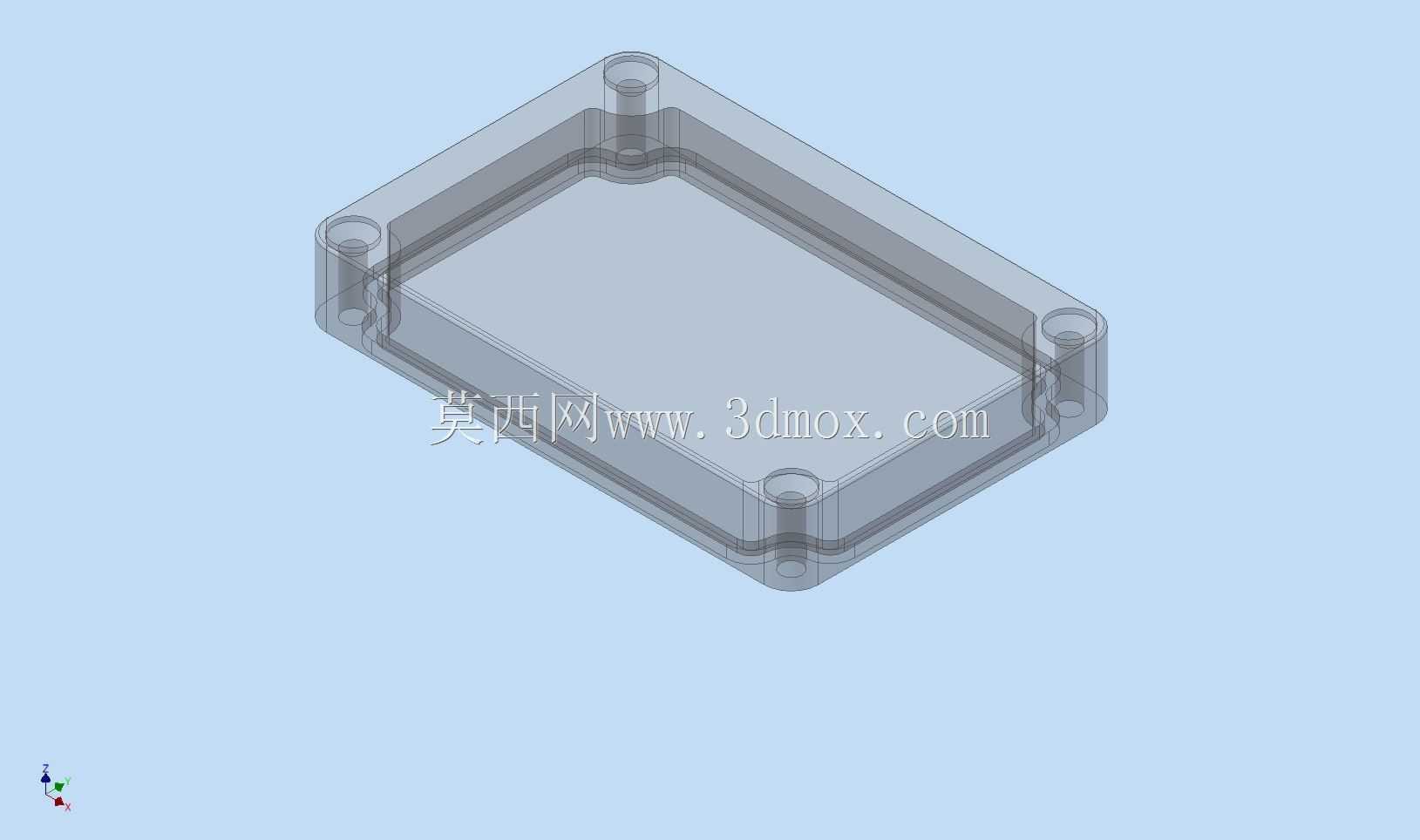

　　材质选用聚碳酸酯也就是常说的PC材料，这种材料的抗冲击性能是普通ABS材料的数倍，日常安装时不小心掉落在水泥地面上也不会出现开裂的情况，同时透明的上盖可以做到90%以上的透光率，内部如果有带指示灯的模块，不用开盖就能直接看到指示灯的工作状态，巡检效率比不透明的盒体高很多。盒壁的厚度做了均匀的2mm设计，既保证了整体的结构强度，在拧紧固定螺丝时不会出现盒壁变形的情况，也不会因为壁厚过大导致整体重量超标，单个盒体的重量控制在百克级别，安装在薄壁设备外壳上也不会因为自重导致安装点位变形。

　　在实际选型使用时，这个尺寸的盒体可以容纳3组10A规格的接线端子，或者尺寸在80mm×50mm以内的小型信号处理板，内部的预留空间还能放下少量的接线余量，不会出现线路弯折过度导致绝缘层破损的问题。盒盖和盒体的配合间隙控制在0.2mm以内，既保证了装配时的顺畅度，不会出现卡滞难以合盖的情况，也不会因为间隙过大导致密封圈压缩量不足影响密封效果。四个螺丝的锁紧力矩推荐控制在0.6N·m，既能保证密封圈被均匀压缩达到防护要求，也不会因为力矩过大导致螺柱滑牙、盒盖开裂。

　　很多做小型设备集成的工程师在做户外传感器封装时，经常会遇到盒体尺寸不合适、防护等级不够、无法观察内部状态的问题，这款透明防护盒的设计刚好覆盖了这些痛点，没有多余的冗余结构，所有的结构设计都围绕实际安装、使用、维护的需求展开，不管是用来做小型电子模块的防护外壳，还是用来收纳零散的小五金零件、车间里的小型工装配件，都能很好地适配，不需要额外做二次结构修改就能直接投入使用。
