磷酸铁锂储能备用电池包结构设计

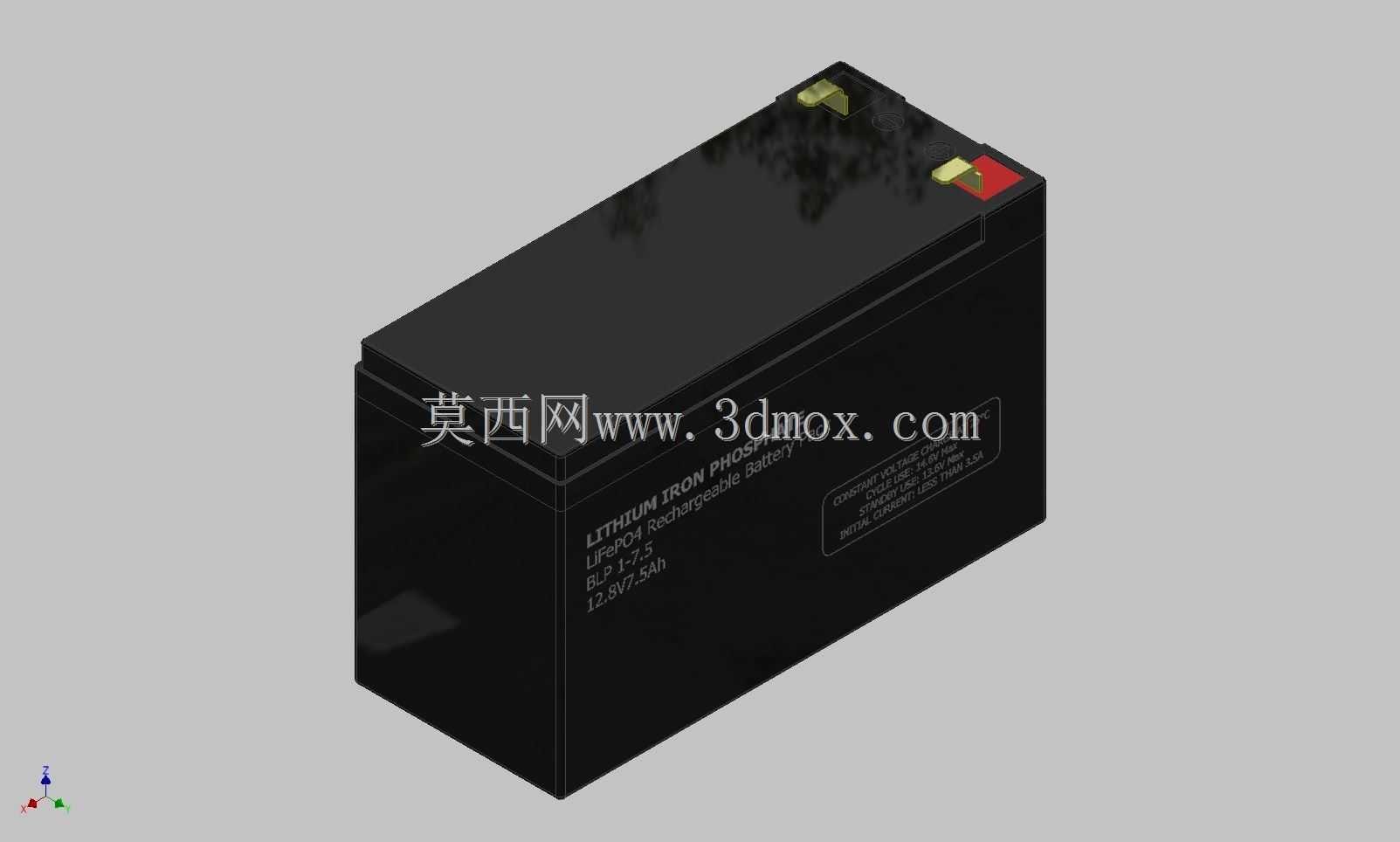

　　在户外便携储能、小型UPS后备供电、低速代步车动力配套、太阳能离网发电储电这些场景里，磷酸铁锂电池包的结构合理性直接决定了整组电池的循环寿命与安装适配性。这次做的这款单体电池包，核心围绕小空间安装场景的适配需求展开，外形尺寸控制在151mm×65mm×95mm的边界内，这个尺寸是经过多轮场景适配敲定的——既可以塞进常规小型UPS的电池仓预留位，也能适配多数低速电动滑板车、老年代步车的电池安装槽，甚至可以多组并联组合成户外便携电源的储电模块，不用额外修改安装支架的孔位。从功能特性来看，这款电池包额定电压12.8V，容量7.5Ah，采用磷酸铁锂电芯封装，相比传统铅酸电池同容量下重量降低近60%，循环充放次数能达到铅酸电池的4倍以上，

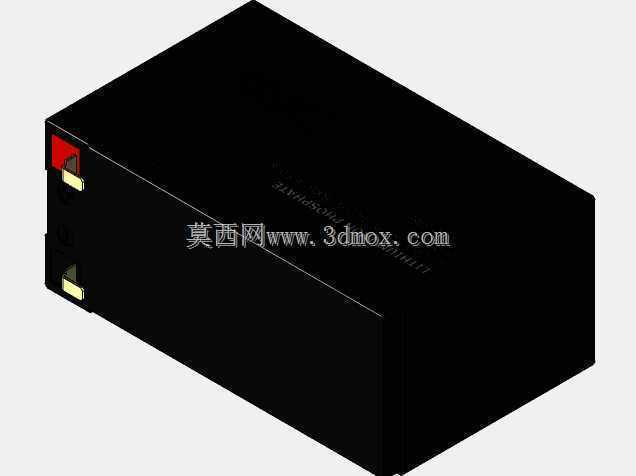

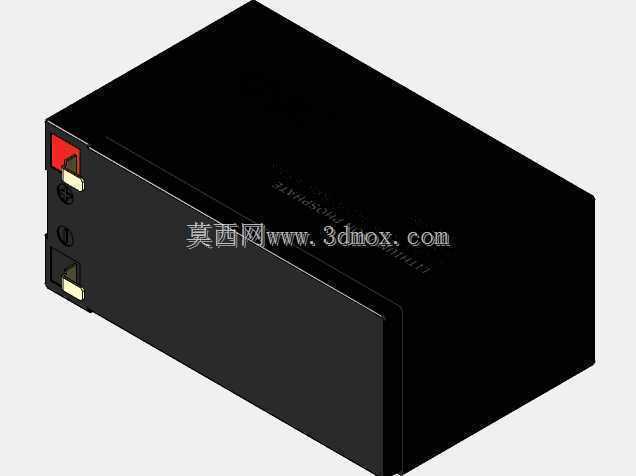

　　而且自放电率更低，长期存放不用频繁补电。设计思路上优先考虑了安装与维护的便捷性，顶部的接线端子做了凸起式防护设计，正负极端子旁预留了防呆标识位，避免接线时正负极接反引发短路；外壳采用高强度ABS阻燃材质，壳体侧面做了内凹式加强筋，既提升了壳体的抗挤压能力，也不会额外增加外形尺寸，安装时可以直接贴紧相邻部件，不用预留多余的防磕碰间隙。实际使用中，这款电池包可以直接替换同尺寸的铅酸蓄电池，不用改动原有设备的接线与固定结构，对于存量设备的锂电替换场景非常友好；壳体的边角做了R3圆角处理，安装推入电池仓时不会刮蹭仓体内壁的绝缘层，底部预留了2mm的凸台，就算安装面有少量积水也不会直接浸泡到壳体底部的密封缝。在结构细节上，

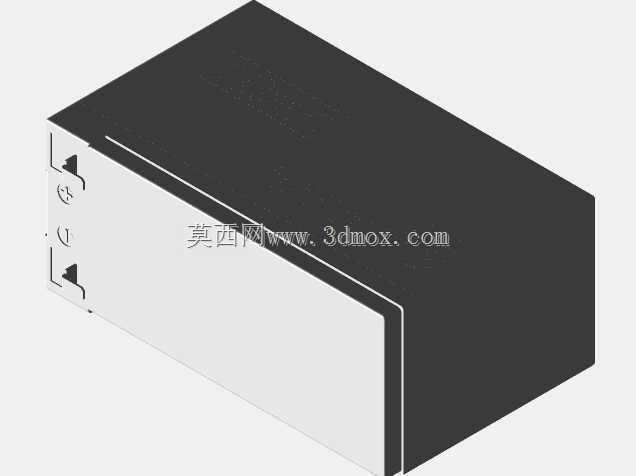

　　端子旁边的泄压阀位置做了下沉式设计，避免安装时被其他部件遮挡泄压通道，保证电池异常升温时能顺利泄压；壳体的合模缝做了错位卡扣设计，配合超声波焊接工艺，整体防护等级能达到IP54，日常使用中可以抵御少量溅水与灰尘侵入，适合在户外临时供电、机房后备供电这类环境相对复杂的场景使用。做三维建模的时候，特意把内部电芯的排布空间做了1mm的冗余预留，方便生产时适配不同厂家的同规格电芯，不用因为电芯尺寸的微小公差重新开模；固定电芯的内部支架做了镂空处理，既减轻了整体重量，也能给电芯留出足够的散热间隙，大电流放电时热量可以顺着镂空间隙散到壳体内壁，再通过壳体传导到外部，避免局部热量堆积影响电芯寿命。对于做设备选型的工程师来说，

　　这个尺寸的电池包可以直接套用在多数需要12V等级小容量储电的设备上，不用重新设计电池仓结构，能大幅缩短设备的研发周期；建模时所有安装相关的尺寸都做了参数化关联，如果后续需要调整容量或者尺寸，只需要修改对应参数就能快速衍生出不同规格的电池包模型，不用重新绘制整体结构。
