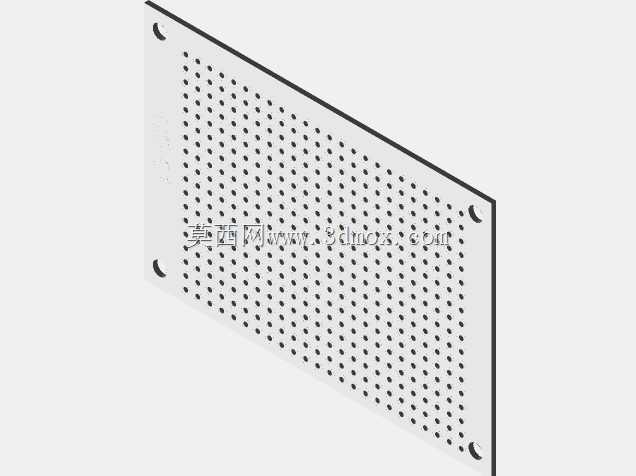

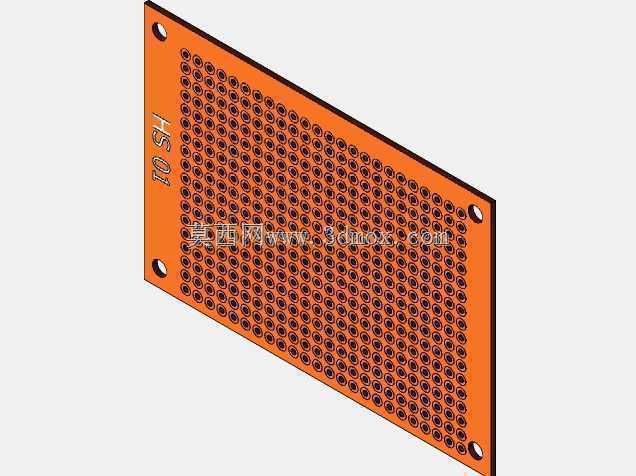

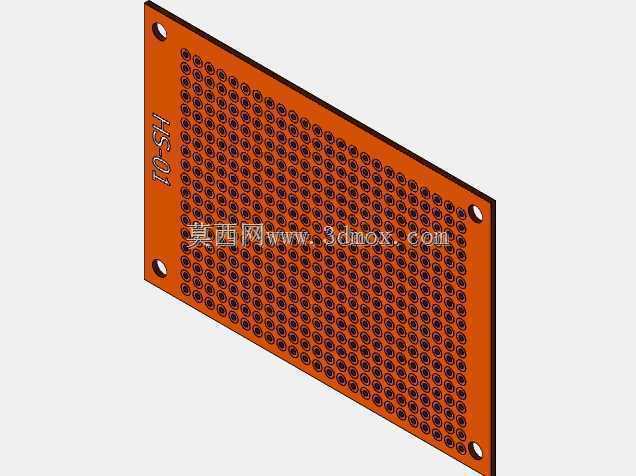

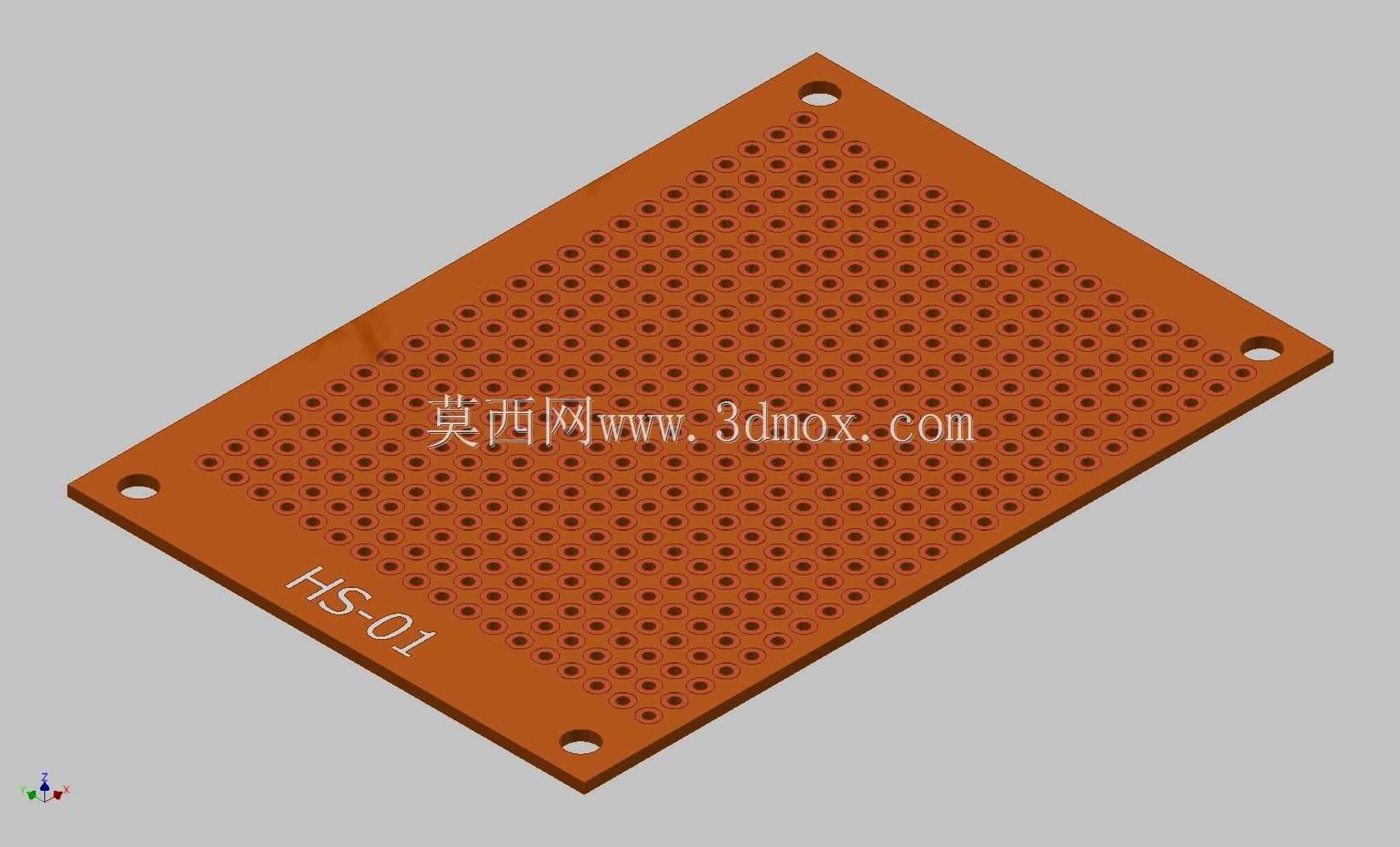

这款多孔实验板是电子电路原型验证阶段常用的基础载体,日常在高校电子实验室、创客空间、企业研发部的电路打样环节随处可见,主要用于快速搭建临时测试电路,验证分立元件、集成芯片的电路逻辑,省去定制PCB打样的等待周期,适合小批量功能调试、课程实验、创意电路快速迭代使用。板体整体外形尺寸为50mm×70mm,属于小型实验板的常用规格,四个角位置预留了直径统一的安装通孔,可直接通过M3规格螺丝固定在设备外壳、实验台架或者定制的安装基座上,安装孔的孔位距离板边的距离经过统一校准,不会和边缘的走线孔位产生干涉,固定后板体平整度较好,不会因为螺丝锁紧产生翘曲变形。板面上的孔位采用18×24的矩阵式排布,相邻孔中心的间距严格控制在2.54mm,
这个间距完全匹配直插式电子元件的标准引脚间距,不管是常见的0.25W直插电阻、陶瓷电容、LED发光管,还是DIP封装的集成芯片、排针排母,都可以直接插入孔位进行焊接,不需要额外对元件引脚进行弯折调整,能大幅减少原型搭建的准备时间。板体基材选用酚醛树脂层压材质,也就是常说的电木板,本身具备良好的绝缘性能,常温下绝缘电阻可以满足低压电路的测试需求,同时材质有一定的机械强度,日常插拔元件、焊接操作时不容易出现开裂变形,表面的铜箔层附着力较强,多次焊接拆换元件也不容易出现铜箔脱落的问题。设计上没有预先布设固定的铜箔走线,所有孔位之间保持电气独立,使用者可以根据自己的电路设计需求,通过焊锡、飞线随意连接对应孔位,
灵活度远高于预布线路的专用PCB,不管是模拟电路、数字逻辑电路还是简单的电源转换电路,都可以在这块板上完成搭建。板体边缘印有清晰的型号标识,方便仓储管理和使用时快速识别规格,板面的孔位边缘做了轻微的倒角处理,元件插入时不会出现卡滞,也能减少引脚插入时的镀层磨损。在实际使用场景中,这类实验板常被用于学生课程设计的电路验证,比如单片机最小系统搭建、传感器信号调理电路测试,也会被电子爱好者用于DIY小制作的电路承载,部分小批量试产的简易电子设备,也会直接使用这类板体焊接元件后装入设备外壳,省去开模定制PCB的成本。设计时充分考虑了手工焊接的操作需求,孔位直径适配常用的元件引脚尺寸,既不会因为孔径过大导致焊接时焊锡渗漏,
也不会因为孔径过小导致元件引脚难以插入,板体的厚度经过合理选择,焊接时热量不会快速传导导致板体背面温度过高,手持操作时不容易被烫伤,同时足够的厚度也保证了多次拆焊后的结构稳定性,不会因为反复加热出现基材分层的问题。四个安装孔的位置对称分布,不管是横向安装还是纵向安装都可以保持受力均匀,适配不同设备内部的安装空间,在一些紧凑的小型设备内部,这个尺寸的实验板可以直接固定在设备侧壁,不需要额外切割加工,适配性较强。
