三杯式户外气象监测风速传感装置

　　做户外气象站、环境监测点位布设的时候，这类三杯式风速传感部件是绕不开的核心检测单元，很多刚入行的结构工程师容易把它想成简单的转杯组合，实际落地的时候要考量的边界条件非常多。先从实际应用场景说，这类装置不光用在常规的地面气象观测站，像光伏电站的组件排布点位校验、风电场的前期风资源摸排、高层建筑的楼顶风压监测、港口码头的吊装作业风速预警、农业大棚的通风系统联动触发，甚至户外大型游乐设施的安全联锁系统里，都能看到同结构的风速检测部件，不同场景对安装基座的抗振要求、转动部件的抗风载上限、外壳的防护等级要求都有差异，但核心的三杯感应结构逻辑是共通的。

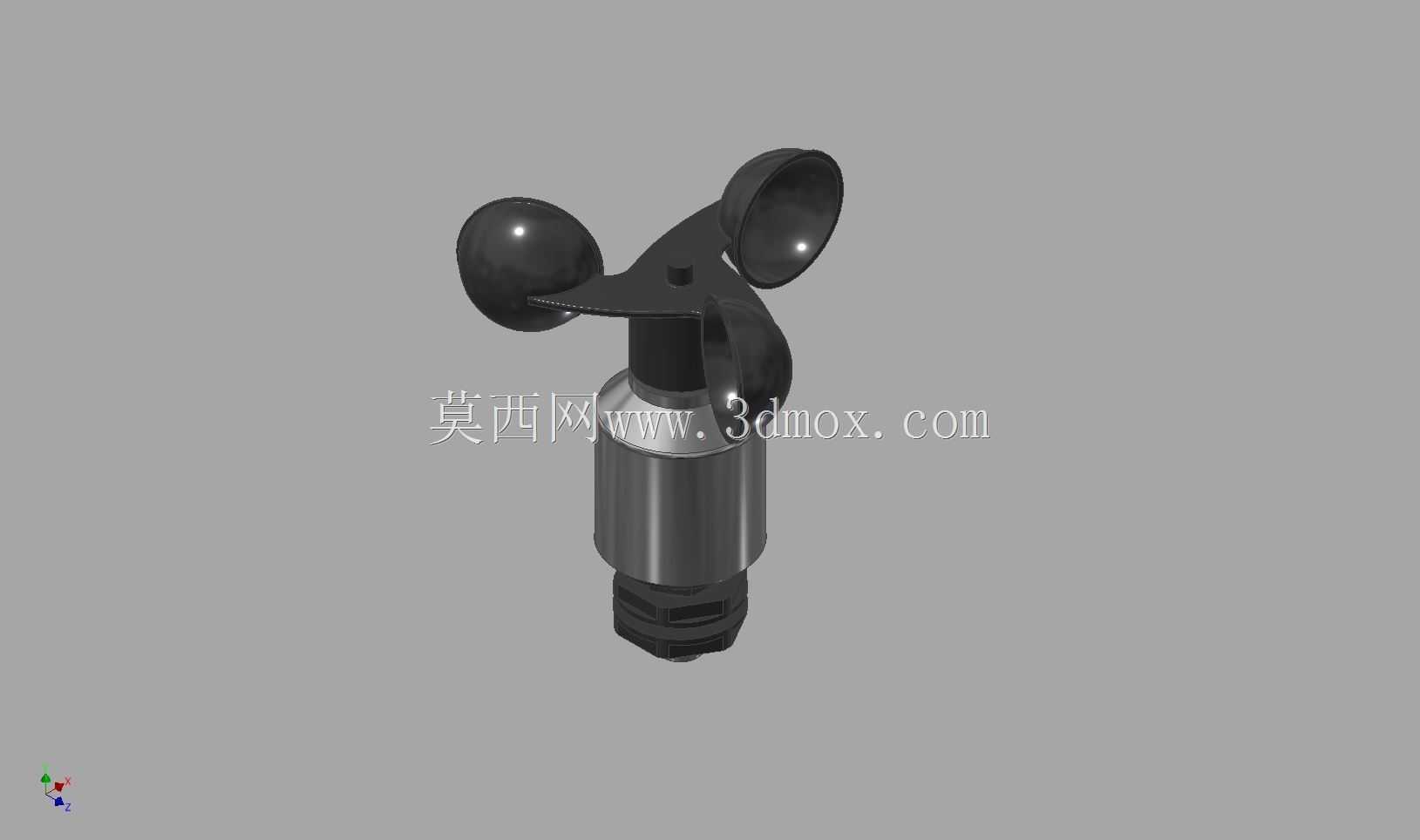

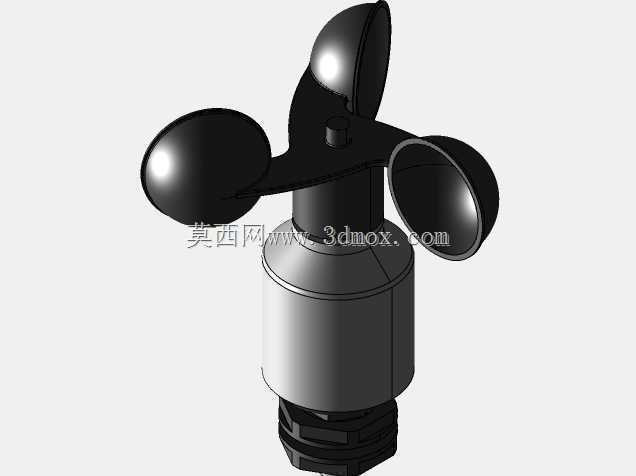

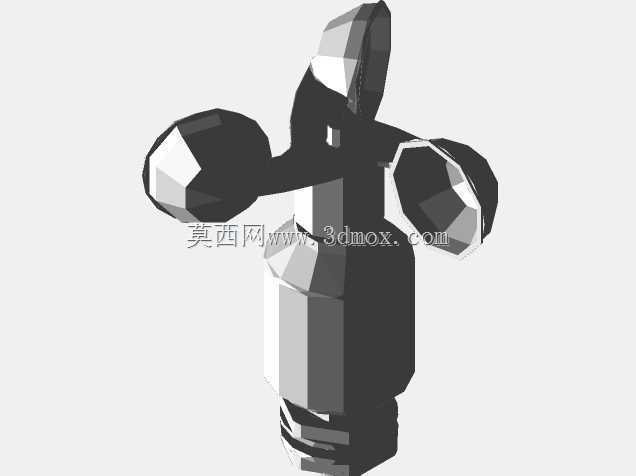

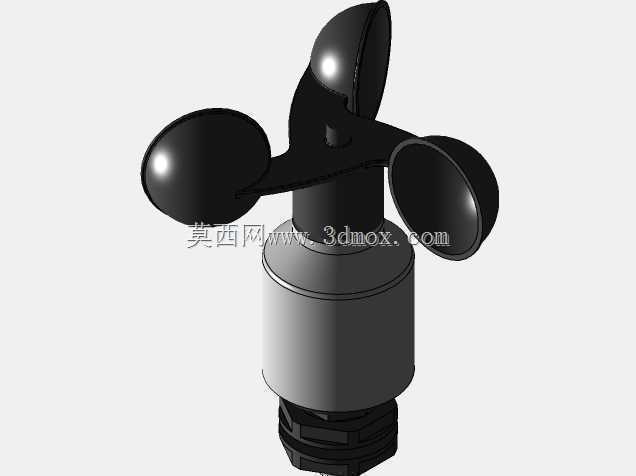

　　从功能特性上拆解，三个互成120度夹角的半球形风杯是核心感应元件，这种对称结构的好处是不管风向从哪个水平方向吹来，都能在风杯组上形成稳定的转动力矩，不会因为风向偏转而出现测量死区，相比早期的单杯、双杯结构，启动风速阈值可以做得更低，常规工况下0.3m/s的微风就能驱动杯组转动，完全覆盖民用、工业级监测的风速量程需求。风杯和下方的主体壳体之间做了悬空的转动间隙设计，避免降雨、落尘堆积在转动副位置卡滞转轴，主体外壳采用上窄下宽的柱形结构，上部做了锥形过渡导风面，不会在杯组下方形成乱流干扰转动精度，下部的接线端做了内凹的航插接口，安装的时候线缆可以从杆体内部走线，避免长期户外暴晒导致线缆外皮老化开裂。

　　设计思路上，整个部件的重心完全落在安装杆的中心轴线上，三个风杯的重量配平做了严格的对称校验，哪怕单个杯体的重量差超过0.5g，高速转动的时候都会产生偏心振动，长期运行会磨损内部的轴承组件，直接缩短设备的维护周期。转动副位置没有采用常规的滑动轴承，而是选了带防尘盖的深沟球轴承，转动阻尼非常小，同时能阻挡户外的沙尘进入轴承滚道，在西北多沙尘的区域使用也能保证长期转动顺滑，不会出现低温卡顿、沙尘卡滞的问题。风杯的曲面弧度做了反复的流体仿真校验，凹面迎风时的风阻系数和凸面迎风时的风阻系数差值控制在合理区间，保证风速和转速的线性对应关系足够稳定，不会在高风速段出现转速饱和、测量值偏差过大的问题。

　　再说到安装边界和尺寸配合，这类传感部件的主体外径通常控制在40mm以内，整体高度不含风杯的话在120mm上下，风杯组的旋转直径大概在150mm左右，安装的时候要保证周围半径2米范围内没有高于安装基座的遮挡物，避免建筑物、设备支架产生的尾流干扰测量精度。底部的安装接口采用标准的M20×1.5外螺纹，和市面上通用的气象监测立杆、支架的安装孔位完全兼容，不需要额外做转接件，安装时只需要在螺纹处缠绕生料带做好防水密封，再拧紧锁紧螺母就能完成固定，接线端的引脚定义统一适配常规的4-20mA、RS485信号输出模块，不需要额外做信号转换电路就能直接接入现有的环境监测系统。

　　很多工程师建模的时候容易忽略风杯和主体壳体的安全间隙，实际转动的时候风杯在强风下会有微小的形变，如果间隙留得太小，大风工况下风杯形变剐蹭壳体就会直接导致测量失效，甚至打坏风杯组件，建模时要在风杯最低位和壳体顶面之间预留至少5mm的安全间隙，同时要做转动干涉仿真，验证全角度转动下都不会出现剐蹭问题。另外外壳的壁厚设计要兼顾强度和重量，整体采用铝合金材质做硬质阳极氧化处理，壁厚控制在2mm左右，既能保证户外使用的抗腐蚀、抗紫外线老化能力，也不会因为整体重量过大给安装立杆带来额外的负载，哪怕在沿海高盐雾的区域使用，外壳的防腐层也能保证5年以上的使用寿命，不需要频繁更换维护。
