适配TO-220封装的BJT与MOSFET散热结构

　　在中小功率电子设备的功率回路设计中，BJT与MOSFET这类功率半导体的结温控制直接决定设备长期运行可靠性，这款散热结构正是针对直插式功率器件的自然散热需求开发，适配小功率开关电源、线性稳压模块、小型电机驱动板等场景的器件散热需求，可在无强制风冷的密闭或半密闭设备腔体内，为功率器件提供稳定的热传导路径。

　　从实际使用边界来看，这款散热结构没有预留封装固定孔位，安装时需依靠器件引脚与PCB焊盘的焊接应力，搭配导热硅脂填充器件塑封面与散热基面的接触间隙完成固定，仅适配TO-220封装的直插功率器件，无法兼容TO-247、TO-3P这类尺寸更大、引脚间距更宽的功率封装，选型时需提前核对器件封装尺寸与安装空间，避免出现干涉问题。

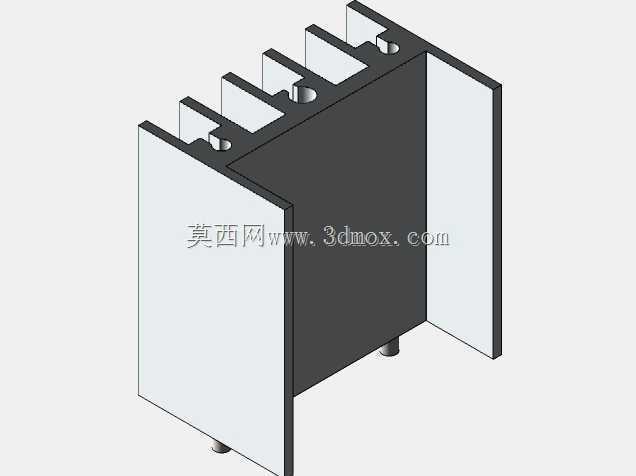

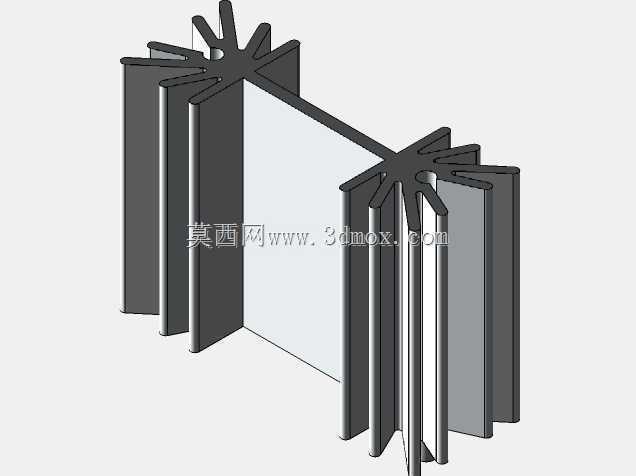

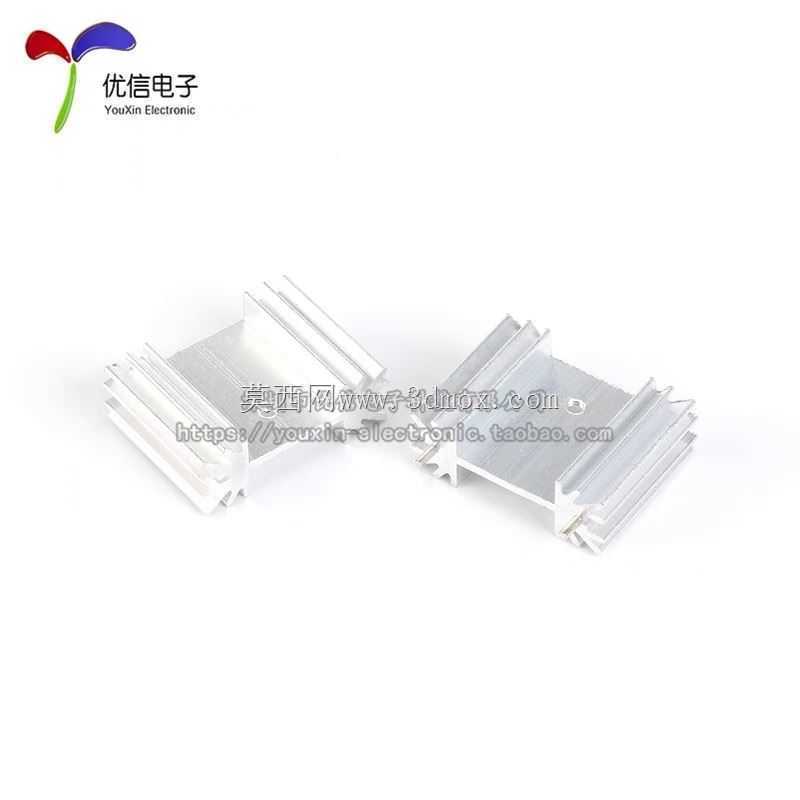

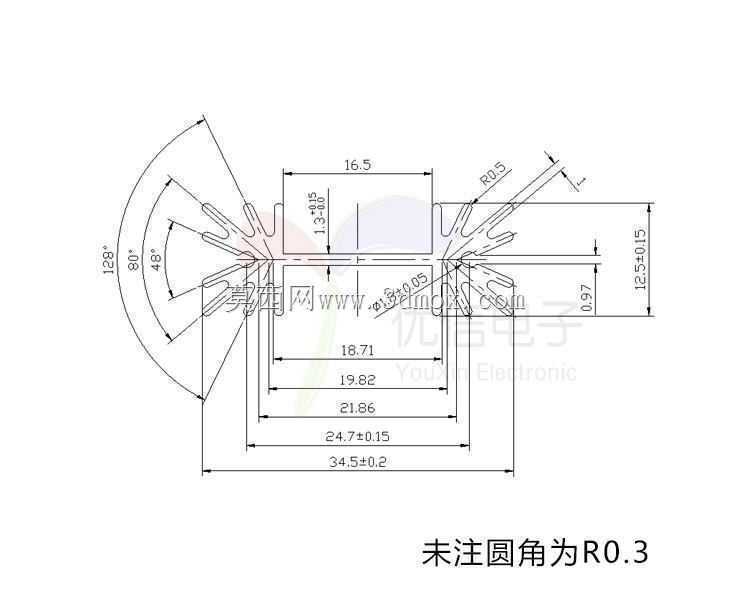

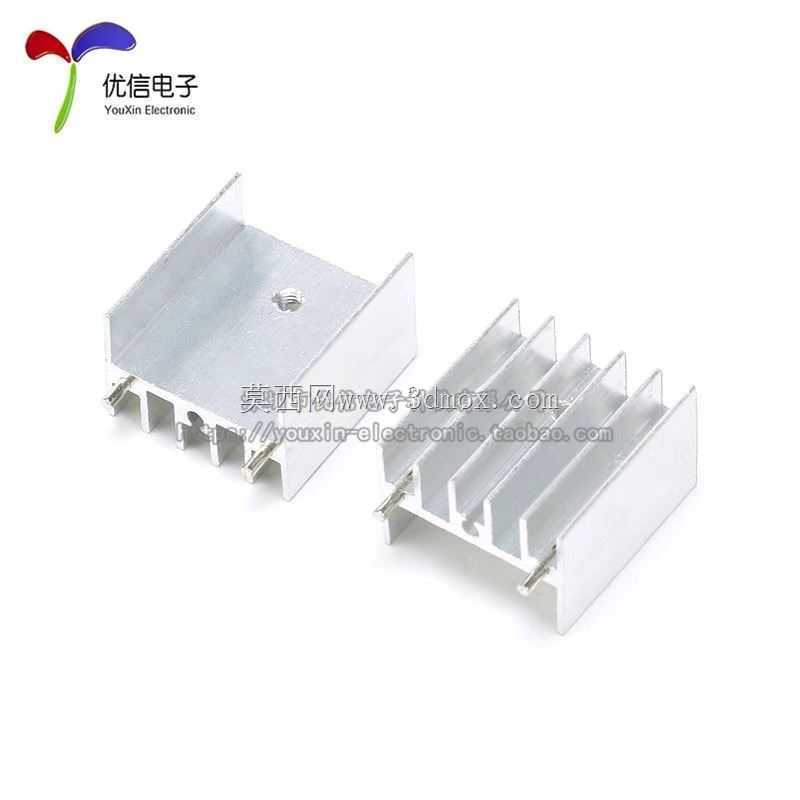

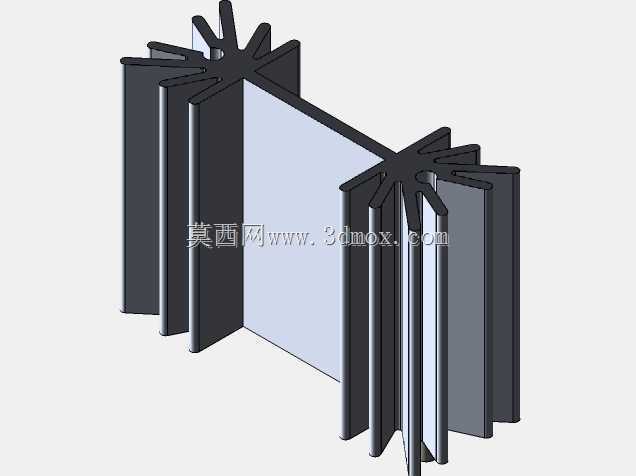

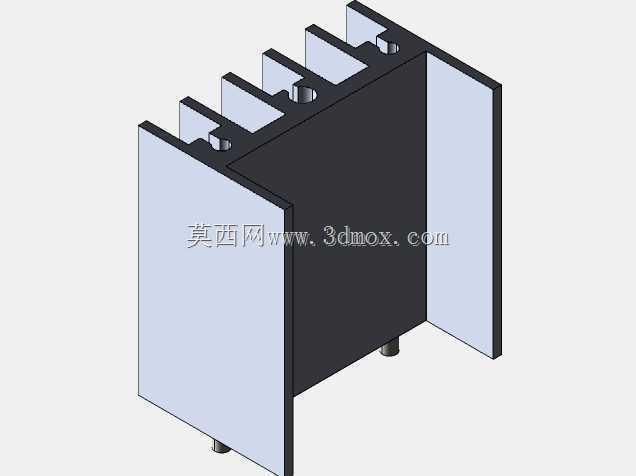

　　结构设计上采用对称式星型鳍片布局，以中心安装基面为核心，向多个方向延伸出等厚度的竖直散热鳍片，鳍片之间预留均匀的通风间隙，相比单侧鳍片结构，能在相同占用空间内获得更大的散热接触面积，同时兼顾多方向的空气对流路径，自然对流状态下的热交换效率更稳定。基面与鳍片采用一体化成型结构，没有拼接缝隙带来的接触热阻，热量从器件接触面传导至各鳍片末端的路径更短，能快速将器件工作产生的热量扩散到周围空气中。

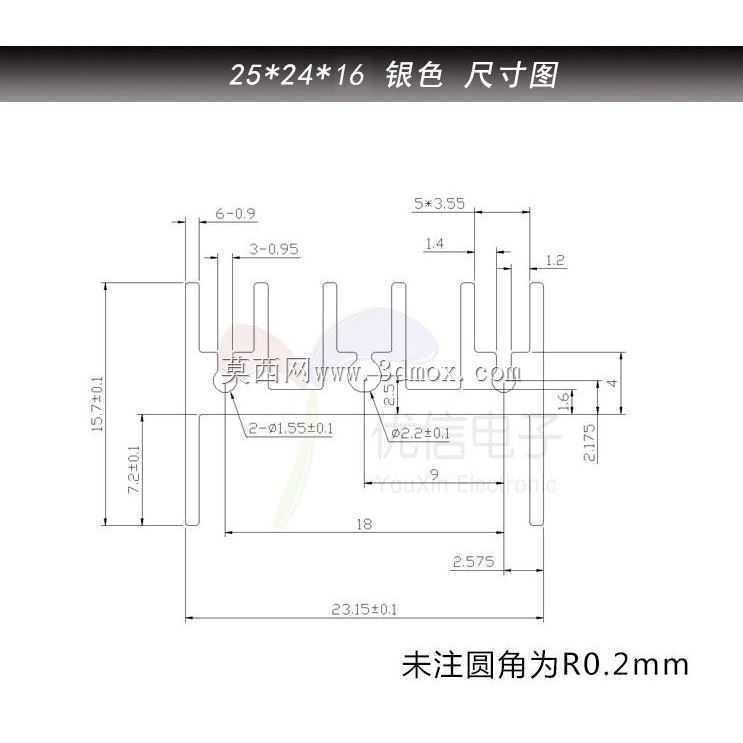

　　设计过程中优先控制了整体占用空间，鳍片外轮廓尺寸适配小功率PCB的板边安装位置，不会与周边的电解电容、接插件等 taller 元器件产生空间干涉，鳍片边缘做了小角度倒角处理，避免生产装配过程中割伤操作人员或划伤导线绝缘层。基面的平整度控制在适合贴装TO-220器件的公差范围内，不需要额外的铣削加工就能保证与器件塑封面的贴合度，降低生产环节的二次加工成本。

　　实际选型应用时，需根据器件的持续耗散功率核算散热能力，在自然对流环境温度25℃的条件下，可满足耗散功率2W以内的TO-220封装器件结温控制在额定范围内，若设备腔体内部环境温度较高，还需配合降额设计使用，避免器件长期超温工作导致性能衰减或失效。
