带螺杆V型槽高辊轴承滚子三维设计

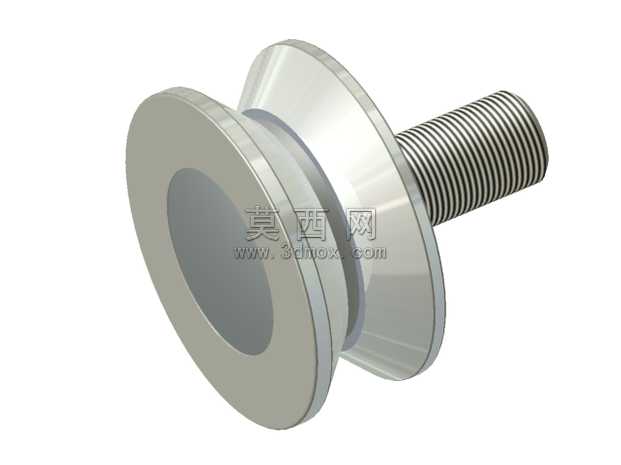

本作品为带外伸螺杆的V型槽高辊轴承滚子三维建模设计，建模阶段首先梳理核心结构组成：主体包含同轴布置的双法兰式辊体、中部内凹V型导向槽、辊体中心贯通安装孔、以及单侧向外延伸的全螺纹螺杆段。建模时先以旋转特征构建辊体的基础回转轮廓，精准控制V型槽的槽角为2°，槽面与两侧法兰端面的过渡圆角做平滑处理，避免应力集中，同时保证法兰端面的平面度公差符合导向辊的安装基准要求。外伸螺杆部分采用螺旋扫描特征生成标准外螺纹，螺纹小径、大径、螺距参数均匹配对应规格的紧固件标准，螺杆与辊体衔接位置做退刀槽结构设计，既符合机械加工工艺要求，也能避免装配时螺纹与安装面发生干涉。材质渲染阶段，整体赋予高铬轴承钢材质，调整金属材质的粗糙度参数至1.6μm级别，还原轴承零件精加工后的银灰色金属光泽，V型槽工作面额外添加轻微的磨削纹理贴图，模拟实际加工后的表面质感，螺纹牙型部分做细微的光影强化，突出螺纹的螺旋结构细节。结构设计上，中心通孔用于安装芯轴实现辊体的回转支撑，V型槽可适配对应角度的导轨或线材，实现精准导向与滚动减摩功能，外伸螺杆则用于整个组件的安装固定，可直接拧入对应安装基座的螺纹孔中，简化装配流程。设计过程中充分考量零件的工况需求，辊体的法兰直径、V型槽深度、螺杆长度均经过参数化校核，保证承载能力与导向精度的平衡，所有倒角、圆角细节均符合机械设计规范，无尖锐棱角，既提升零件的结构强度，也优化了装配操作的安全性。
