双轴球形旋转朋克式回转接头结构

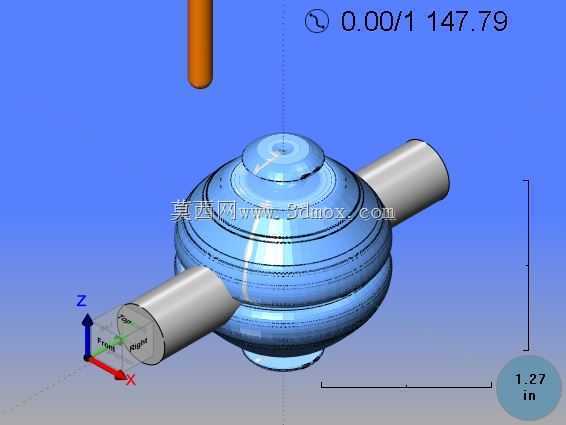

　　这类双轴球形回转结构常应用在需要跨管路相对旋转的流体输送场景中，比如工程机械的液压管路排布、化工管线的活动连接段、灌装设备的旋转供料工位，核心作用是在两个存在角度偏转、周向转动需求的管路之间，建立稳定的连通通道，避免管路因相对位移出现弯折、憋压、密封失效的问题。从结构设计来看，主体采用球形中空壳体作为核心容腔，相比传统直角回转接头，球形壳体的内部流道过渡更顺滑，流体经过时的局部阻力损失更小，同时球形外壁的曲面特性可以适配更大角度的偏转范围，两侧伸出的圆柱轴段是标准的管路对接端，轴段外径做了统一的公差匹配，可直接对接同规格的硬管或软管接头，不需要额外做转接适配。建模过程中优先保证了壳体内部流道的同轴度与壁厚均匀性，

　　球形壳体的壁厚按照常规中低压流体输送的工况做了等强度设计，避免局部壁厚过薄导致承压不足，也不会因壁厚冗余增加不必要的结构重量。两侧连接轴段与球形壳体的衔接位置做了圆弧过渡处理，既可以消除直角衔接的应力集中问题，也能在加工过程中减少刀具接刀痕，降低后续表面处理的工作量。从安装边界来看，该结构的径向最大尺寸为球形壳体的外径，轴向安装尺寸为两侧轴段端面之间的总长度，安装时需要预留足够的旋转摆动空间，避免周边结构件干涉球形壳体的转动行程，轴段的连接端可根据实际工况选择卡套、焊接、法兰等不同的连接形式，模型中预留了足够的接口修改余量，设计人员可根据实际管路参数调整轴段的长度、直径以及密封槽的位置。

　　结构的密封配合面选在球形壳体与两侧轴段的衔接位置，建模时严格控制了配合面的圆柱度与表面粗糙度要求，保证旋转过程中密封件可以始终贴合配合面，不会因转动出现泄漏。这类结构在实际使用中不需要额外添加支撑件，自身的双轴结构即可完成与两端管路的固定，日常维护时仅需要定期检查衔接位置的密封件磨损情况即可，拆装流程简单，不需要复杂的专用工具，适配多类需要相对旋转的管路连接场景。
