双端方座连接式套筒轧机结构设计

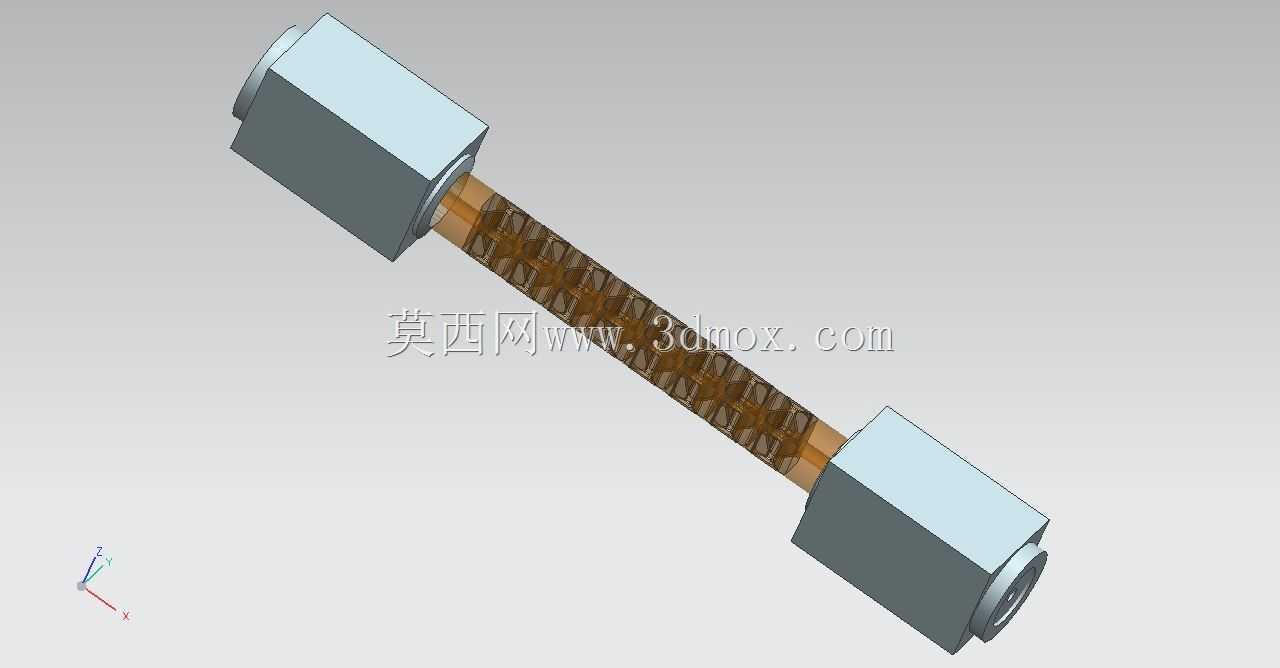

　　在棒线材、小型型钢轧制生产线的传动链路里，这类带双端方座的套筒轧机构件，主要承担轧辊与传动输出端之间的扭矩传递作用，是轧制工位上抵消轴向窜动、补偿安装同轴度误差的关键连接部件。不同于常规刚性联轴器，该构件中间段采用带防滑纹理的杆状主体设计，表面的交错纹路并非装饰结构，而是为了在大扭矩传递过程中增大与外部防护套、冷却喷淋管路固定件的接触摩擦力，避免高速轧制工况下构件出现周向打滑移位。两端的方形连接座采用六面铣平加工，每个方座端面都预留了同轴的轴孔，孔位加工时严格控制与中间杆体的同轴度公差，安装时方座的平面可直接与轧辊轴承座、传动箱输出端的定位面贴合，不需要额外加工定位止口就能实现快速对位，能大幅减少产线检修更换时的对中调试时间。

　　从安装边界来看，两端方座的边长尺寸适配常规小型轧机的轴承座安装槽宽度，中间杆体的长度可根据不同轧机机架的间距做适配调整，设计时杆体直径需满足轧制最大扭矩下的抗扭强度要求，同时要预留足够的安全系数，避免轧件咬入瞬间的冲击载荷导致杆体扭转变形。实际应用场景中，这类构件多用于热轧生产线的精轧工位，因为热轧过程中会有大量氧化铁皮飞溅、冷却水喷淋，方座的直角结构相比圆形接头更方便加装防尘密封罩，能有效阻挡氧化铁皮进入轴孔配合面，减少配合面的磨粒磨损。设计思路上，没有采用一体化整料加工的方案，而是将两端方座与中间杆体做分体式设计后再进行过盈压装连接，这样既可以在方座部位选用耐磨性更好的合金结构钢，中间杆体选用抗扭性能更优的中碳钢，

　　降低整体材料成本，也能在某一端方座出现磨损时单独更换，减少备件损耗。需要注意的是，安装时两端轴孔的配合公差要根据传动端的轴径做匹配，过盈量过大容易导致装配时方座开裂，过盈量过小则会在冲击载荷下出现轴孔松旷，日常巡检时要重点检查中间杆体表面纹路的磨损情况，一旦纹路磨平要及时更换，避免构件在高速运转时出现脱落风险。
