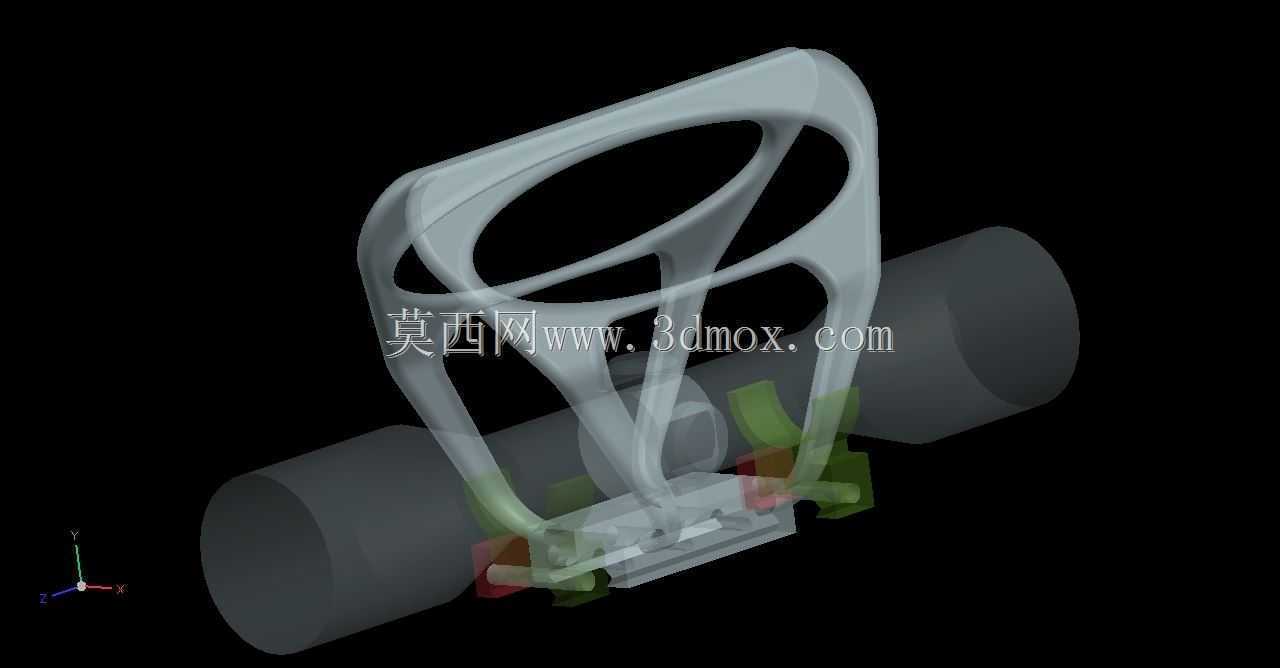

镂空轻量化柄磨机操作握持结构

　　在手持磨削加工作业场景中，操作端的握持结构直接决定长时间作业的疲劳度与操作精度，这款柄磨机的握持部件采用拓扑优化后的镂空框架形态，完全围绕实际操作的受力需求展开设计。从实际使用场景来看，这类结构主要适配小直径管件外圆、异形构件边角的精细打磨作业，作业过程中操作人员需要单手握持设备完成进给、角度调整动作，因此结构的受力传递路径设计尤为关键。整个握持框架的受力筋完全沿握持时的手掌压力分布、打磨反作用力的传递方向布置，在保证结构刚性的前提下最大化去除非受力区域的材料，相比实心握持结构重量降低近六成，长时间手持作业不会出现明显的腕部酸胀感。结构的安装端采用卡扣加定位销的组合连接方式，与下方打磨执行组件的对接边界做了限位止口设计，

　　安装时无需额外调整对位，直接卡入后拧紧紧固螺钉即可完成装配，适配的安装轴径为常规手持磨削设备的通用尺寸，可直接替换同规格的原有握持部件。框架的镂空区域并非随意开设，每个镂空轮廓都经过受力仿真验证，握持时的手指贴合位置做了圆弧过渡处理，没有尖锐棱角，即使佩戴防滑劳保手套操作也能获得足够的摩擦力，不会出现打滑脱手的情况。结构下方与打磨组件的连接位置预留了磨头更换的操作空间，更换磨头时无需拆卸握持结构，直接从下方空隙即可伸入工具完成锁紧螺母的松紧操作，减少了日常维护的拆装步骤。从结构设计的细节来看，整个框架的壁厚均匀，所有转角位置都做了圆角过渡，既避免了应力集中导致的结构断裂风险，也适配常规的注塑或金属3D打印加工工艺，不需要额外设计复杂的工装夹具即可完成生产。实际测试中，该结构在承受打磨作业的常规反向冲击力时，形变量控制在0.2mm以内，完全满足精细打磨的精度要求，不会因为结构形变导致打磨面出现凹凸不平的缺陷。
