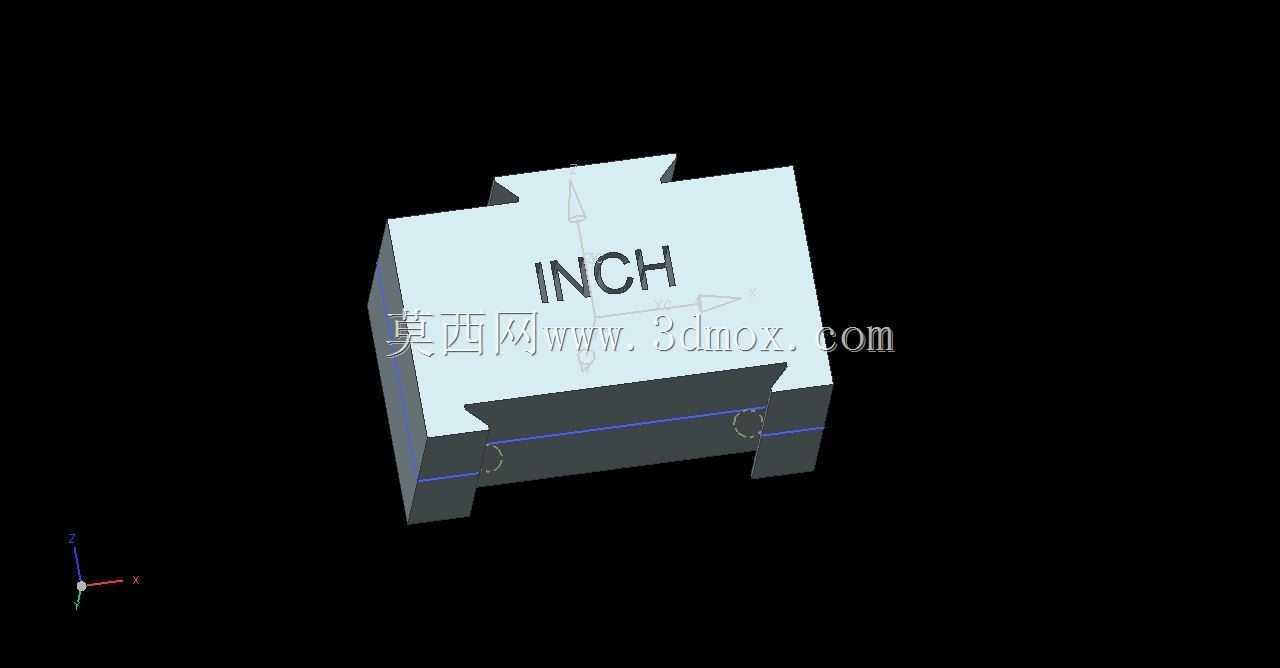

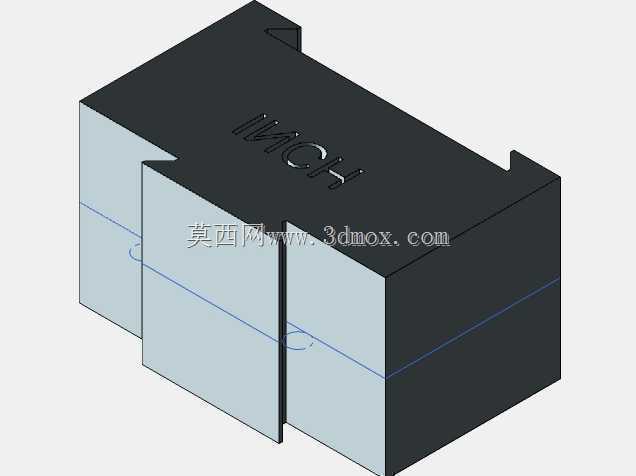

英寸单位燕尾榫切削参数化构件

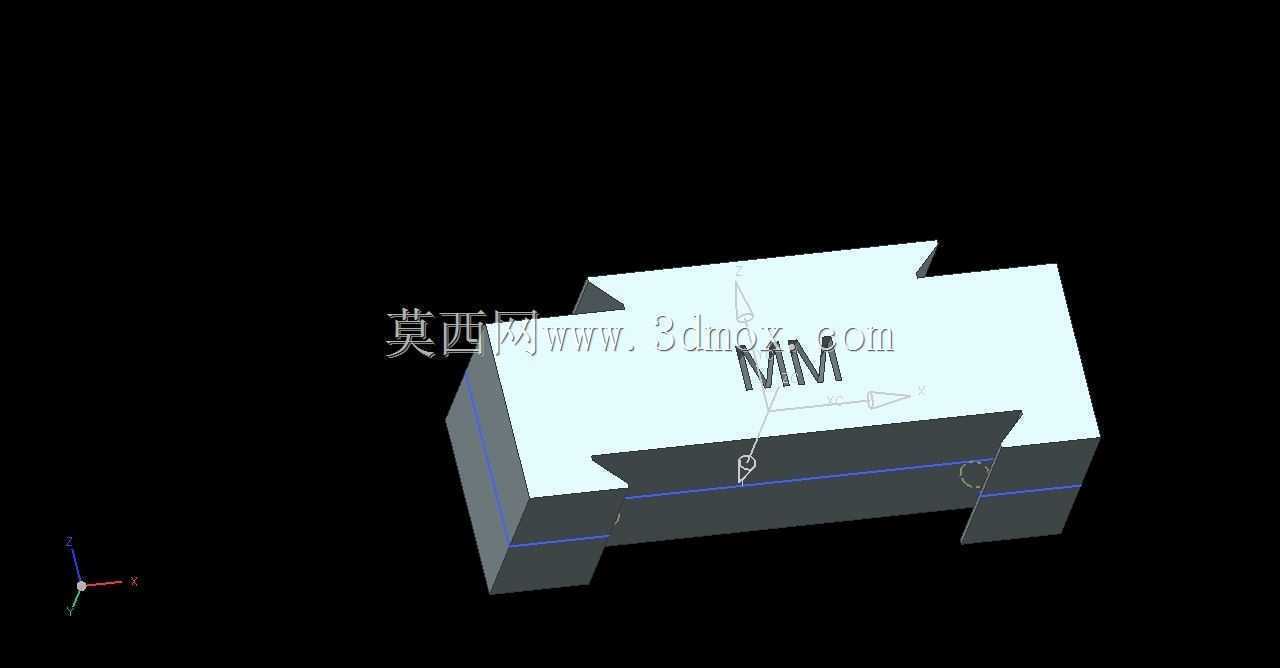

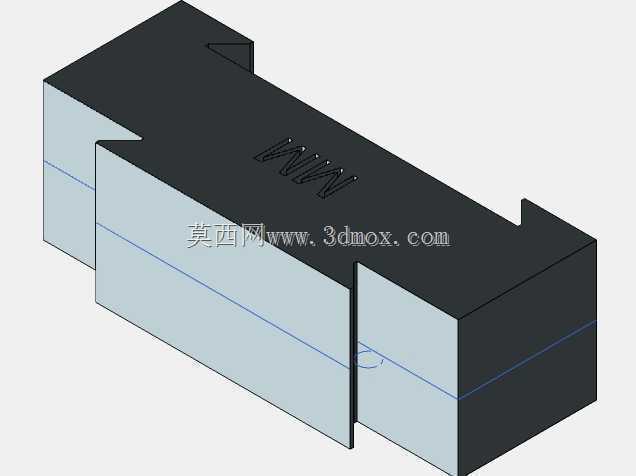

　　在非标设备机架拼接、工装夹具定位、精密滑台导向等场景中，燕尾榫结构凭借自带的侧向限位能力、高接触刚性以及可调节配合间隙的特性，一直是小载荷高精度滑动连接、固定拼接结构的首选连接形式，很多工程师在做结构设计时，往往需要针对不同板厚、不同行程的需求反复绘制燕尾榫的截面轮廓，还要反复核对公榫母榫的配合公差，稍有不慎就会出现配合过紧无法装配、间隙过大晃动超差的问题，拖慢整体设计进度。这个参数化构件的设计核心就是解决重复建模的效率问题，建模阶段同步覆盖了英寸与公制两套单位体系的参数约束，使用者不需要从零开始绘制燕尾的倾斜角度、退刀槽、配合面的公差预留，只需要根据自身设计的零件壁厚、需要的燕尾有效配合长度，

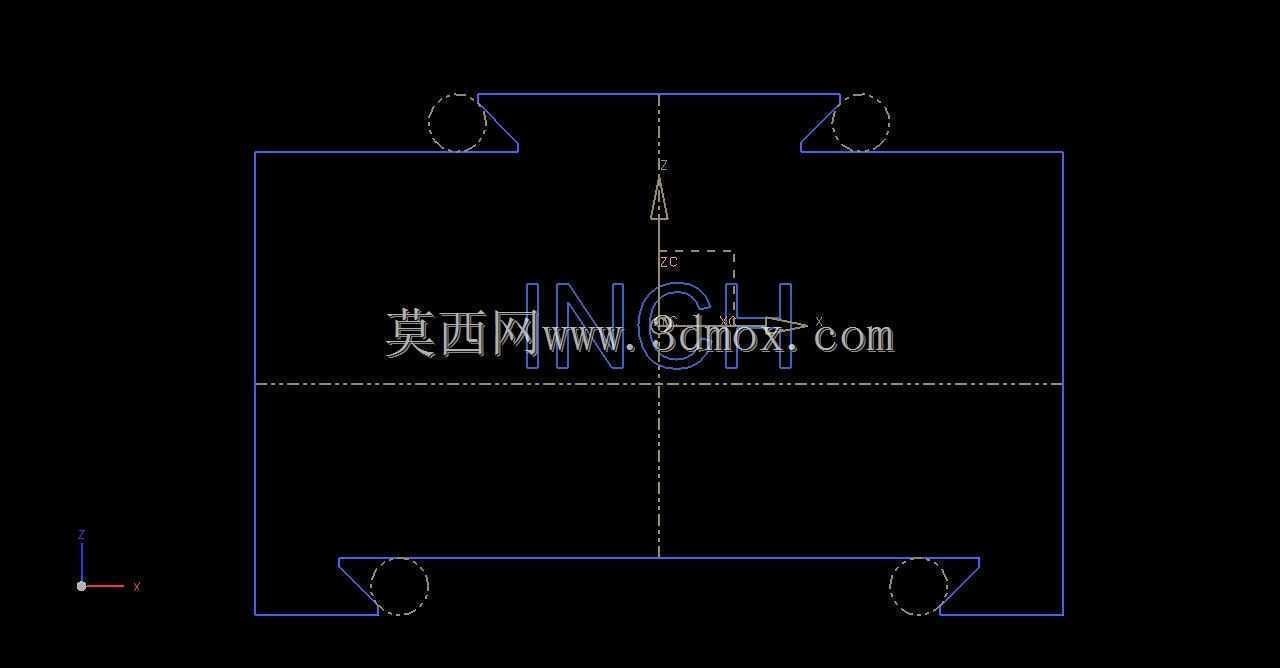

　　调整对应的参数就能直接生成匹配的榫头轮廓，直接导入到自己的零件文件中就能完成布尔运算，不需要反复核对截面尺寸。从实际使用场景来看，这类参数化构件既可以用来生成零件外侧的外燕尾结构，适配滑台、导轨类的滑动配合需求，也可以调整参数生成内燕尾的切削轮廓，用来做夹具的快换接口、模具的镶件固定结构，构件本身的外形边界做了规整的直角处理，在导入不同三维软件时不会出现曲面破损、特征丢失的问题，哪怕是在不支持参数编辑的中性格式环境下，也可以通过编辑导入后的草图轮廓调整尺寸，或者直接做拉伸剪切操作完成结构加工。设计时特意在燕尾的根部预留了标准的退刀槽结构，不管是后续做铣削加工还是线切割加工，都不会出现根部清根不到位导致装配干涉的问题，

　　配合面的倾斜角度采用了机械加工中通用的标准角度，不需要定制特殊角度的成型刀具，用普通的立铣刀走斜线就能完成加工，有效降低后续的加工成本。在做安装边界核对时，这个构件的基准面设置在榫头的顶面与侧定位面，和常规机械设计的基准选择逻辑完全一致，导入装配环境后可以直接和零件的安装基准做重合配合，不需要额外做基准转换或者补做辅助基准面，能大幅减少装配约束时的操作步骤，也能避免基准不重合带来的装配误差。对于需要做系列化设计的产品，比如不同规格的快换工装、不同行程的手动滑台，只需要调整这个参数化构件的对应尺寸，就能快速生成全系列的燕尾配合结构，不需要每个规格都重新建模计算，能有效提升系列化产品的设计效率，减少重复建模带来的人为失误。
