枪械挂载式杯架轨道安装结构设计

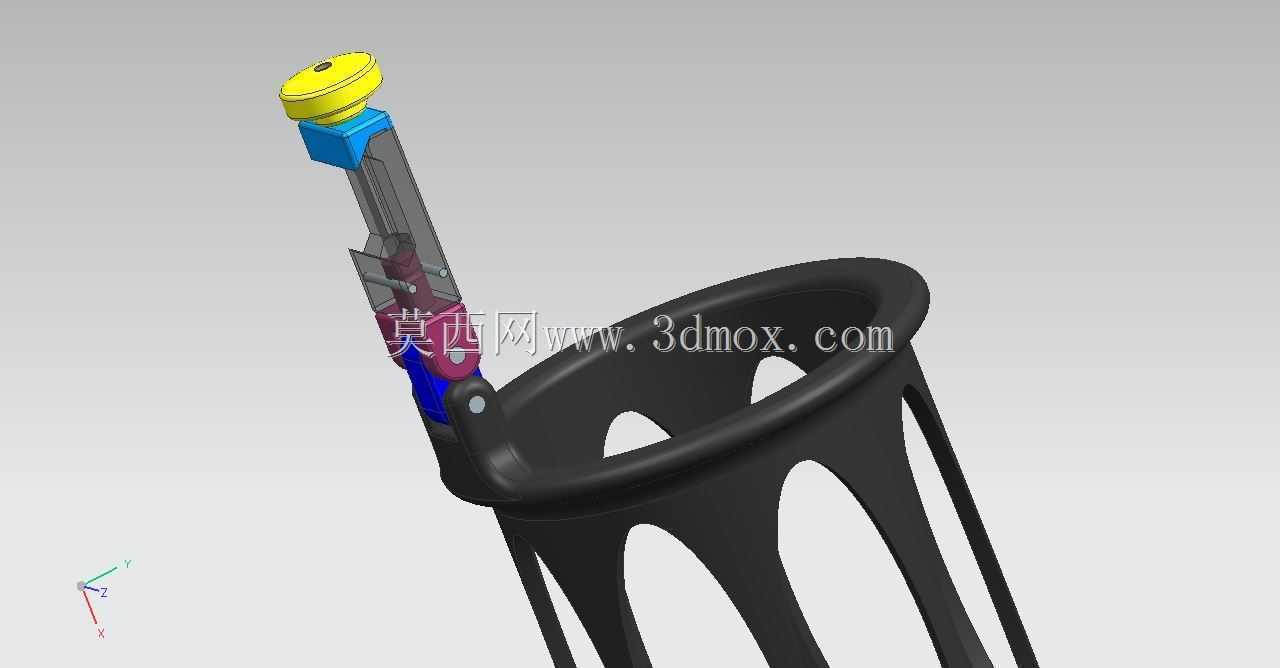

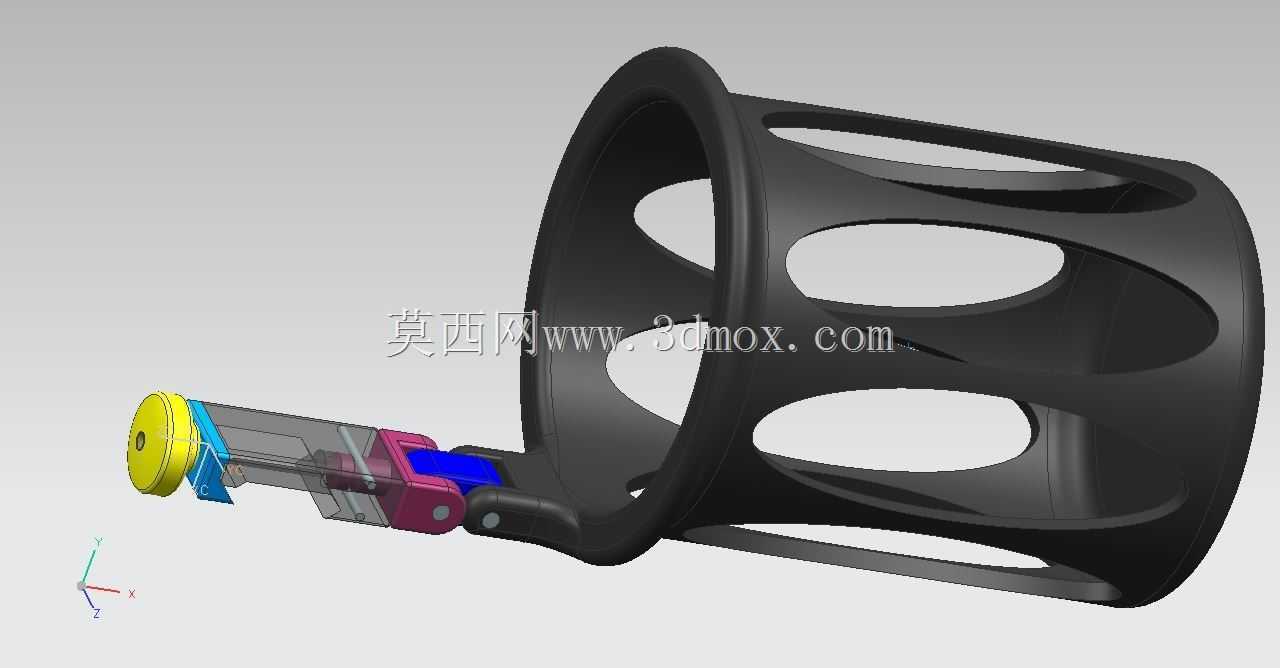

　　该结构属于战术枪械配套的附件挂载组件，核心功能是在皮卡汀尼导轨类标准枪械轨道上实现饮品容器的可靠固定，适配户外射击运动、战术演练等长时间持枪场景下的随身饮品携带需求，解决持枪状态下无法随手放置饮用水容器的实际痛点，避免射手因取水动作中断操作节奏。整体结构分为轨道锁紧模块与杯体承托模块两部分，锁紧端采用快拆式压块锁紧结构，可适配标准宽度的战术导轨，锁紧后无径向窜动与轴向滑移，能承受枪械射击时的后坐冲击载荷，不会出现松脱掉落的情况。杯体承托部分采用大尺寸镂空轮辐式结构，在保证足够径向抱紧力的前提下，大幅削减整体结构重量，镂空区域同时可作为排水通道，当容器外壁凝露或者意外洒漏液体时，可直接从镂空孔排出，

　　不会在承托腔内积液造成容器打滑或者结构锈蚀。承托腔的内径尺寸适配市面常见的罐装饮品、常规直径运动水杯的外形，腔体内壁做了微倒角处理，避免取放容器时刮擦容器外壁，同时边缘做了加厚翻边，提升承托结构的抗形变能力，即使受到侧向碰撞也不会出现开口扩张导致容器脱落的问题。安装时只需将锁紧模块的卡槽对准轨道的定位凸棱，推动锁紧压块即可完成固定，无需额外辅助工具，拆卸时拨动锁紧释放杆即可快速取下，可在不同枪械的导轨之间快速转移安装。结构的整体外轮廓做了圆弧过渡处理，没有尖锐凸起，避免射手操作枪械时被棱角刮擦衣物或者皮肤，锁紧模块的操作拨片做了防滑纹理设计，戴战术手套时也能顺畅操作。承托结构与锁紧模块之间采用铰接式连接，

　　可在一定角度范围内调整俯仰角度，适配不同持枪姿势下的容器放置角度，避免容器内液体倾洒。整个结构的安装边界完全贴合标准战术导轨的尺寸规范，不会超出枪械护木的外侧轮廓，不会干扰枪械本身的瞄准操作、弹匣更换以及其他战术附件的安装使用，相邻附件的安装间距预留足够空间，不会出现安装位干涉的问题。结构材质适配高强度工程塑料或者轻质铝合金加工，可满足不同载荷等级的使用需求，镂空结构的筋条厚度经过受力校核，在持续后坐冲击下不会出现筋条断裂或者形变失效的情况，长期使用的结构稳定性可靠。
