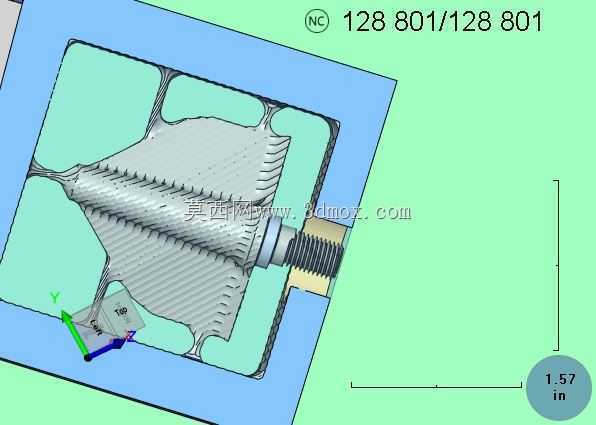

型腔内嵌螺纹调节式密封腔体结构

　　该结构多用于流体控制类工装的腔体密封调节环节，在小型液压试验台、气压检测夹具的工位适配场景中，这类内嵌式调节结构能在不额外增加外部安装空间的前提下，完成腔体内介质压力的微调与密封面的预紧补偿。从结构布局来看，整体采用方形外框嵌套异形内腔的设计，外框的直边定位面可直接嵌入设备安装基座的预留槽位，无需额外设计转接法兰，安装时仅需通过侧边的锁紧螺钉完成周向固定，能有效压缩整套工装的横向占用尺寸。内腔的异形流道曲面顺着介质流动方向做了顺滑过渡，没有直角突变的结构，可减少介质在腔体内的紊流冲击，降低长期运行过程中流道壁面的气蚀磨损风险。侧边伸出的螺纹调节组件采用细牙螺纹设计，螺距选用0.75mm规格，旋转调节时的进给精度更高，

　　能精准控制内腔密封件的压缩量，避免过压导致密封件过早老化失效，或是压力不足引发的介质渗漏问题。从加工实现角度看，内腔的曲面结构采用三轴铣削即可完成粗加工，半精加工后预留0.15mm的抛光余量，最终通过手工研磨将流道表面粗糙度控制在Ra1.6以下，能满足常规液压油、压缩空气等介质的流通密封要求。结构的安装边界尺寸控制较为紧凑，侧边螺纹段的伸出长度仅为12mm，调节时无需在设备外侧预留过长的操作空间，普通内六角扳手即可完成调节操作，适配多数紧凑布局的工位检测工装。腔体内侧的密封槽采用梯形截面设计，相比矩形密封槽，梯形槽在密封件受压时能提供更均匀的抱紧力，在0-1.6MPa的工作压力区间内可保持稳定的密封性能，无需频繁更换密封件。整个结构的壁厚做了等强度优化，非受力区域的壁厚适当减薄，既控制了整体重量，也避免了壁厚不均导致的加工变形问题，螺纹安装位的周边做了局部加厚处理，能承受调节时的扭矩载荷，防止长期调节后出现螺纹滑牙、基体开裂的问题。
