角度伺服安装固定支架结构设计

　　这款角度伺服支架主要面向小型自动化执行单元的角度调整工位设计，常见应用场景包括小型物料分拣摆臂、检测工位角度翻转机构、小型工装的角度定位模块，在桌面级自动化设备、实验室小型试验装置、非标定制的精密定位工位中都能适配使用。从实际功能来看，支架本体承担伺服执行件的承载、定位与输出端导向作用，一侧预留的安装基准面可直接贴合设备安装板完成初定位，本体上的多组沉头孔位可适配不同规格的紧固件，避免安装时出现干涉问题。设计阶段优先考虑了伺服件的安装同轴度要求，支架的伺服容纳腔做了公差适配设计，既保证伺服本体装入后无旷量，又不会因为过盈配合导致装配困难，输出端的导向槽可限制执行杆的径向偏移，避免角度调整过程中出现输出端抖动、定位偏差超差的问题。

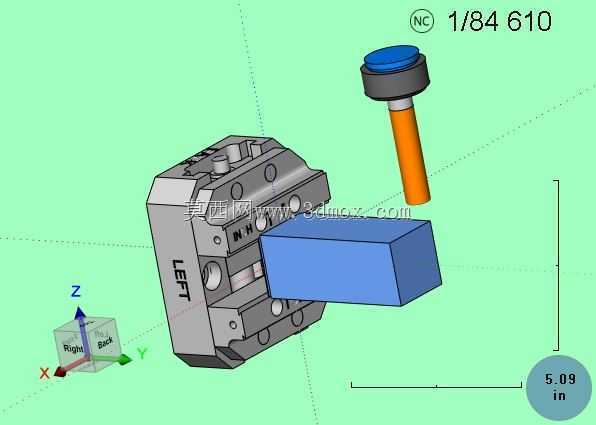

　　从结构细节来看，支架侧面标注的LEFT标识可避免装配时出现方向装反的问题，多组调节顶丝孔位可在伺服装入后完成细微的位置校准，适配不同输出行程的伺服配件。安装边界方面，支架本体的安装基准面平面度控制在合理公差范围内，输出端伸出长度预留了足够的调节余量，配套的压帽组件可完成伺服本体的轴向固定，避免设备运行过程中伺服出现轴向窜动。实际选型使用时，可直接根据安装面的孔位布局完成设备端的安装板设计，不需要额外做转接件，输出端的连接块可直接对接小型摆臂、吸盘架、检测探头等执行末端，减少二次加工的工作量。结构设计上充分考虑了加工工艺性，支架主体可采用常规的铣削加工完成，没有特殊的异形结构导致加工成本上升，各棱角处做了合理的倒角处理，

　　既避免装配时划伤操作人员，也能减少应力集中问题，提升长期运行的结构稳定性。角度调节过程中，支架的刚性可满足小负载工况下的反复启停冲击，不会因为长期往复转动出现固定位松动的问题，适配的工况负载范围覆盖多数小型自动化工位的使用需求，不需要额外做加强结构即可稳定运行。
