流线型回转式流体导流接头结构设计

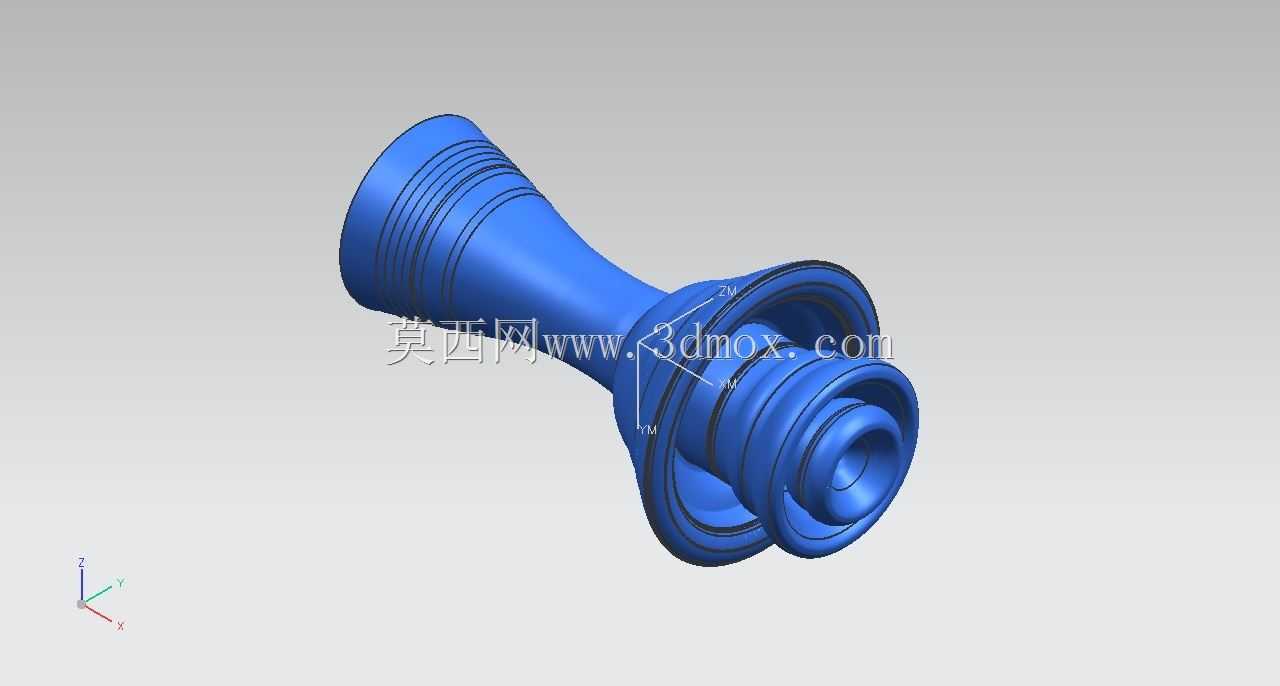

　　该结构属于流体管路系统中的导流连接部件，主要应用在小通径流体输送、低压喷淋、小型卫浴出水、实验流体回路等场景中，承担流体转向、流速调整、管路对接的核心作用。从结构设计逻辑来看，整体采用全回转对称构型，所有外轮廓与内部流道均围绕中心轴线做回转成型，加工时可直接采用棒料车削一次完成主体加工，无需额外的多轴铣削工序，能有效降低单件加工的工时成本，适配中小批量的量产加工需求。部件一端设计有多道环形密封槽结构，可直接嵌套O型密封圈实现与外接硬管、软管的过盈密封，安装时无需额外涂抹密封胶即可满足低压工况下的密封要求，密封槽的槽宽与槽深按照常规橡胶密封圈的安装公差设计，适配市面通用规格的密封件，降低后期维护的配件采购难度。

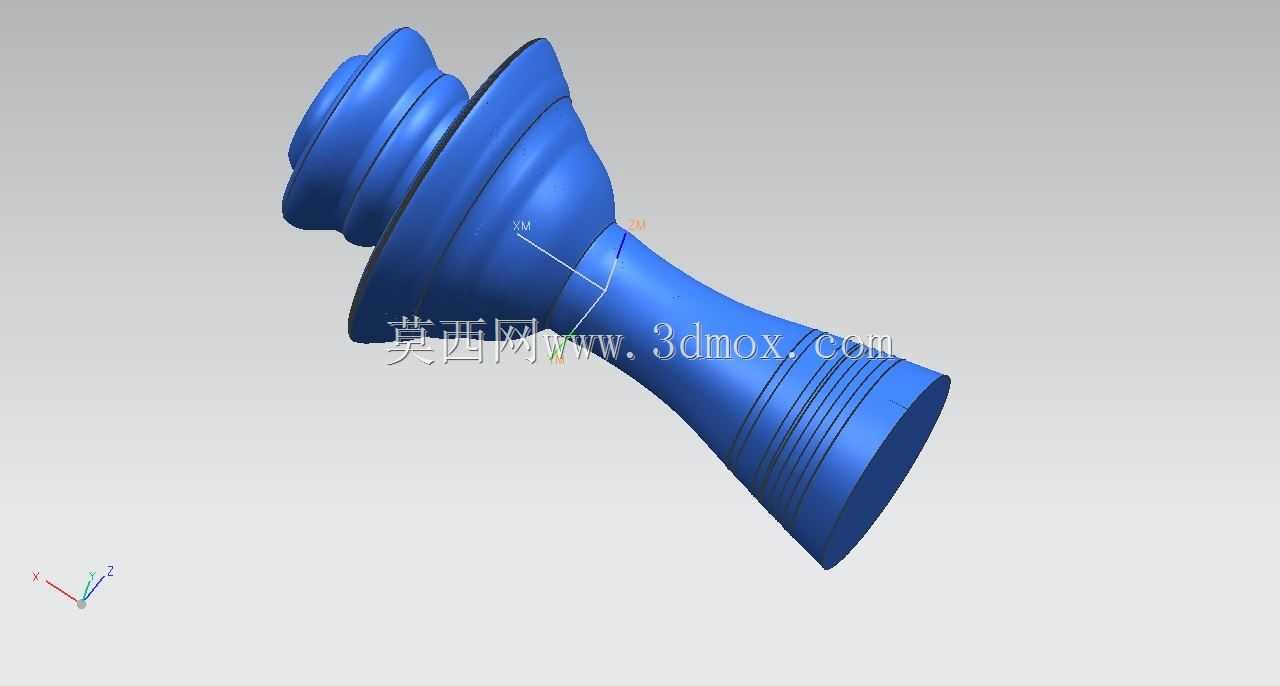

　　中部采用收腰式流线型过渡结构，并非单纯的外观造型设计，核心作用是降低流体在通道内的沿程阻力，当流体从大端流入经过收腰段时，可顺着平滑的内壁完成流速均匀提升，避免直角台阶结构造成的流体紊流、局部压损过大问题，同时收腰结构也能提升部件整体的结构刚度，在同等壁厚条件下，比等径直管结构的抗弯折能力提升约20%，可承受安装过程中的轻微偏载力矩，不会出现根部断裂的问题。另一端设计有多层阶梯式嵌套接口，可适配不同内径的外接管路，接口端面做了小角度倒角处理，安装时可快速导向插入管路内部，避免装配时刮伤密封圈或管路内壁。从安装边界来看，整体最大外轮廓直径不超过接口端的最大外径，安装时所需的径向操作空间与常规同通径接头一致，无需额外扩大安装孔位，

　　可直接替换现有同规格的常规接头，不需要对原有管路布局做改动。内部流道全程做平滑圆弧过渡，没有突变的台阶或死角，可避免流体中的杂质在结构内部沉积，长期使用不会出现流道堵塞的问题，适配清水、低粘度润滑液、低压气体等多种流体介质的输送需求。结构壁厚按照1.6倍公称压力的安全系数设计，在常规0.6MPa工作压力下可长期稳定运行，不会出现鼓胀、开裂等失效问题，外表面的环形凹槽除了密封作用外，也可作为安装时的夹持位，方便使用扳手或卡钳完成拧紧操作，无需额外设计夹持平面，进一步简化加工工序。
