平托式直线滑台定位夹紧工装结构

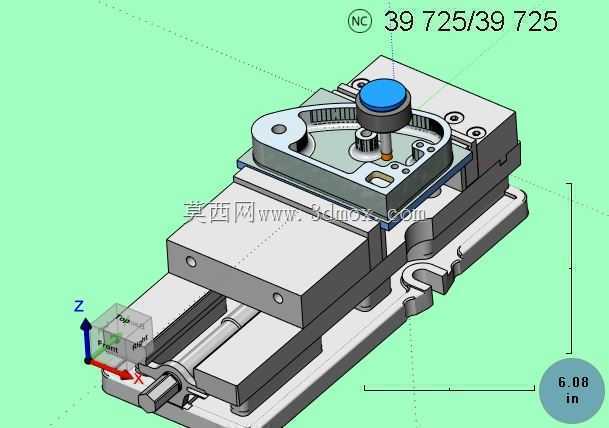

　　该结构主要应用于小行程精密工位的工件定位装夹场景，常见于小型零件铣削加工、检测工位的工件固定、装配线的精准对位工序，可适配多品种小批量生产的快速换型需求，无需额外制作专用夹具底座，依托自身滑台结构即可完成工位的进给与夹紧动作。从功能特性来看，该结构集成了直线进给与末端夹紧两个核心功能单元，底部采用双导轨平行布置的滑台结构，进给过程中侧向间隙小，运动过程无卡滞，可实现沿X轴方向的平稳位移，滑台行程覆盖常规小型零件的加工进给范围，顶部的夹紧单元采用旋钮式压紧结构，蓝色旋钮为操作端，旋转即可带动内部的偏心或螺纹压紧机构动作，将放置于托板上的工件快速压紧，压紧力可通过旋钮旋转圈数微调，避免薄壁工件装夹变形。

　　设计过程中优先考虑了工位的紧凑性需求，将滑台驱动、夹紧机构、安装底座整合为一体化结构，整体安装边界控制在6英寸左右的长度范围内，可直接固定于标准机床工作台或者装配线的工位板上，不需要额外预留过大的安装空间，底部的安装位预留了标准的沉头固定孔，可适配常用的T型槽螺栓或者内六角螺丝直接固定。结构的导向部分采用了开放式的导轨设计，日常维护时可直接清理导轨面的切屑与灰尘，无需拆解整体结构，顶部的夹紧模块采用模块化设计，可根据待装夹工件的外形更换不同的压头，适配方形、圆形、异形小零件的装夹需求。滑台的进给端预留了操作手柄的安装位，既可以手动推动滑台实现工位切换，也可后续加装小型气缸或者伺服电机实现自动进给，拓展性较强。在精度控制方面，

　　导轨与滑台的配合面采用了磨削加工的设计要求，装配后直线度可满足常规铣削、检测工序的定位精度要求，夹紧机构的回转中心与滑台进给方向垂直，保证压紧力垂直作用于工件安装面，避免装夹过程中工件出现位移偏差。整体结构没有冗余的设计部件，所有受力部件均采用刚性连接，装夹状态下整体抗振性较好，可承受常规切削加工的切削力，不会出现装夹松动的问题。
