手机维修夹持固定工装结构设计

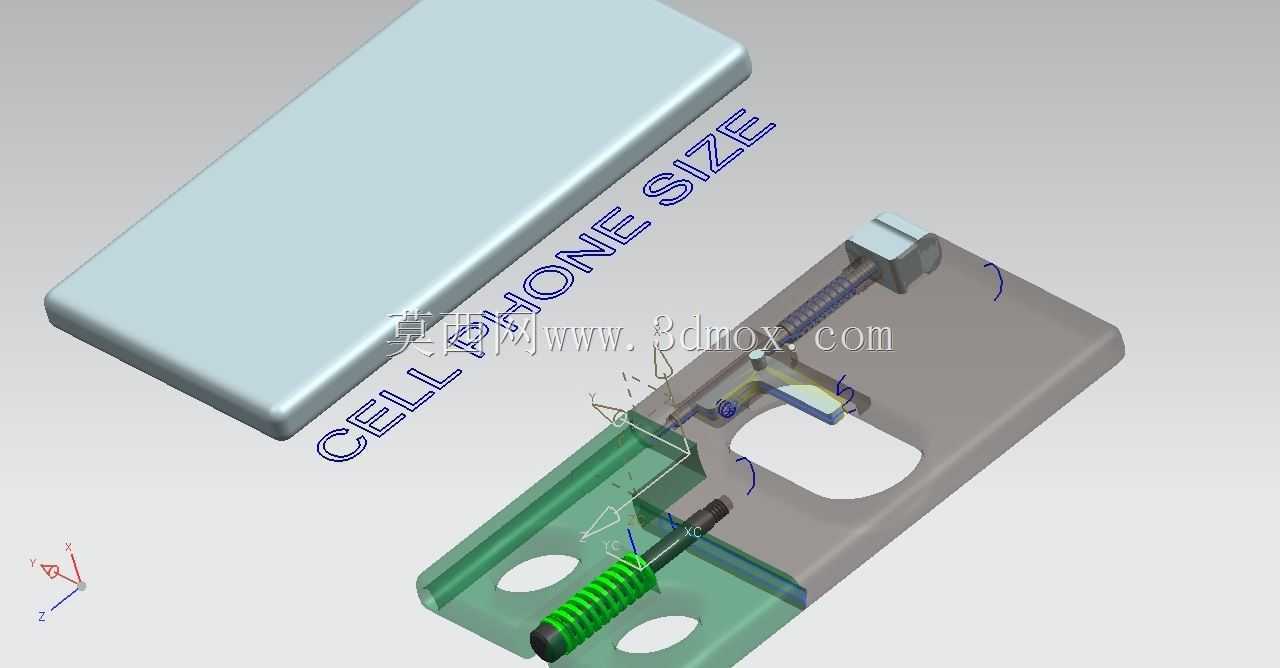

　　日常手机维修作业中，屏幕分离、电池更换、主板元器件焊接这类操作，都需要将手机机身稳定固定，避免作业过程中机身滑移造成元器件损伤、屏幕碎裂的问题，这款夹持结构正是针对这类维修场景设计的手动快速夹持工装。从结构布局来看，整体采用下沉式基准平台设计，固定挡边设置在平台一侧作为定位基准，活动夹紧组件集成在平台另一侧，依靠弹簧提供持续的顶紧力，不需要额外的锁紧操作，放置手机时只需推开活动压块，将手机靠紧固定挡边后松开压块即可完成装夹，单手即可操作，能大幅缩短单台设备的装夹辅助时间。活动压块的接触位置做了软质防护层的安装位，实际使用时可以粘贴硅胶或者泡棉垫层，避免夹紧力直接作用在手机中框表面造成漆面刮伤、边框变形的问题，

　　压块的行程范围覆盖了当前主流尺寸的直板智能手机，从4.7英寸的小屏机型到6.7英寸的大屏机型都能适配，不需要额外更换压块或者调整行程限位。平台中部开设的镂空窗口是专门针对屏幕拆卸、后盖加热操作设计的，作业时加热台的热量可以直接通过镂空区域传递到手机背壳或者屏幕位置，不需要额外垫高机身，同时镂空区域也给吸盘、撬片这类维修工具预留了操作空间，在分离屏幕的时候不会因为平台平面干涉影响工具插入角度。导向结构采用了光轴加直线轴承的配合方式，相比普通的滑槽结构，这种配合的活动阻力更小，压块推进退出过程不会出现卡顿偏斜，长期使用也不会因为滑槽磨损出现夹紧间隙变大的问题。弹簧的预紧力经过匹配设计，既能够提供足够的夹持力避免维修过程中手机移位，

　　又不会因为压力过大压弯手机中框、挤压内部电池造成安全隐患。整个工装的安装边界规整，底部可以直接通过双面胶或者螺丝固定在维修工作台面上，不需要额外的安装支架，整体占用的工作台面空间不足A4纸的一半，不会挤占其他维修工具、物料的摆放空间。在细节设计上，固定挡边的高度做了限制，不会高出手机中框太多，避免在焊接主板元器件时挡边干涉烙铁、风枪的操作角度，平台表面做了平面度处理，保证手机放置后不会出现翘曲，在进行屏幕贴合操作时也能作为基准平面使用，减少贴合气泡、对位偏移的问题。
